优化款双弹簧车辆稳定器悬架结构设计

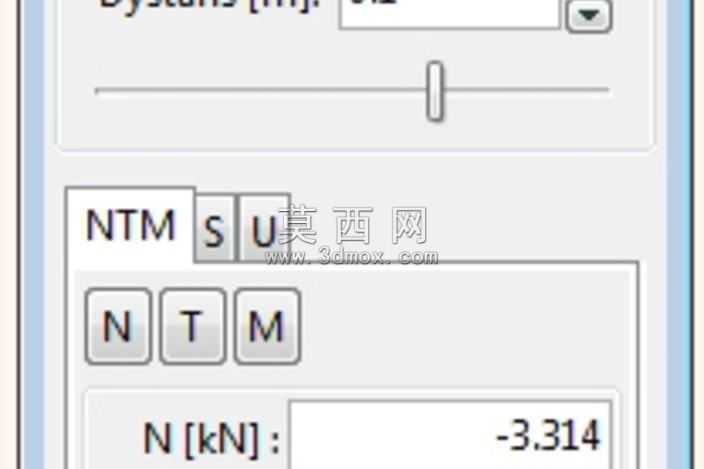

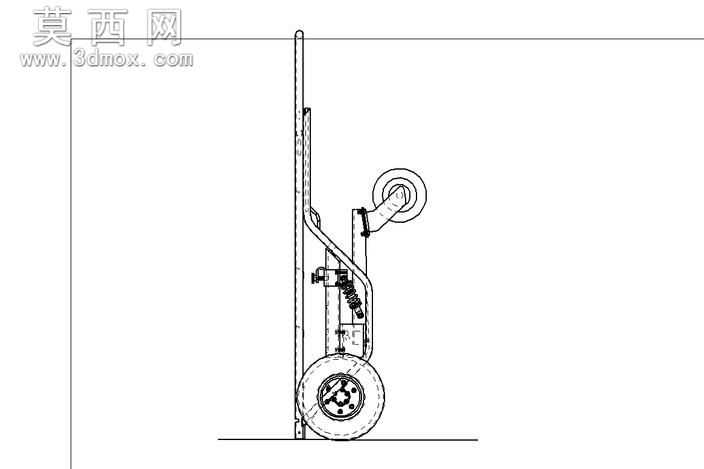

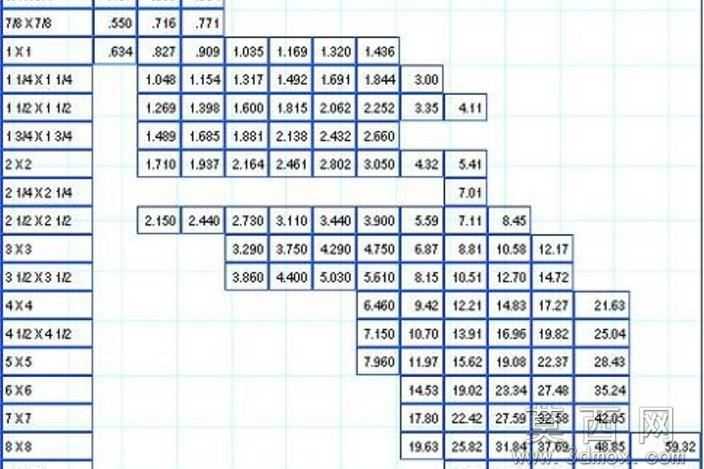

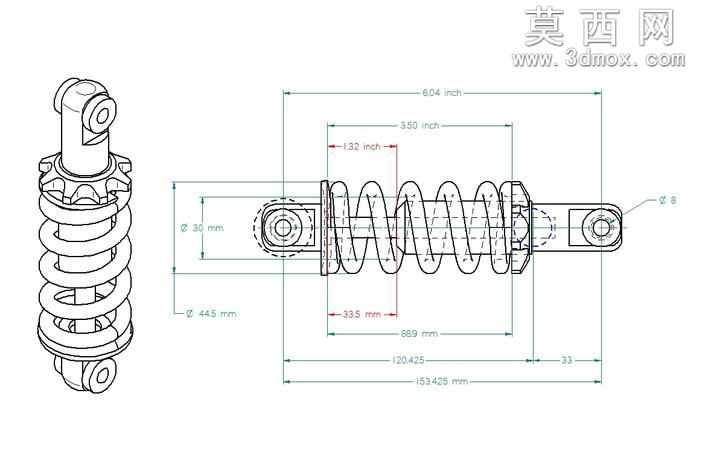

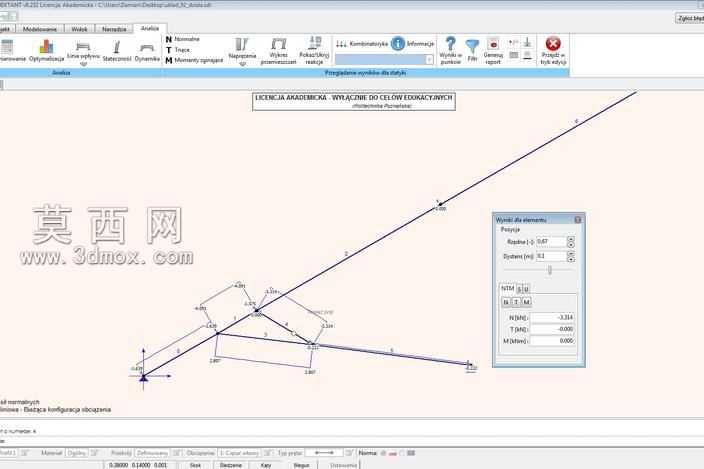

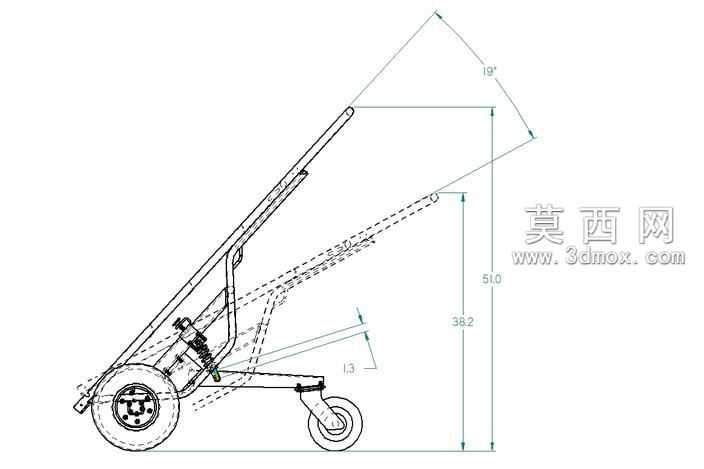

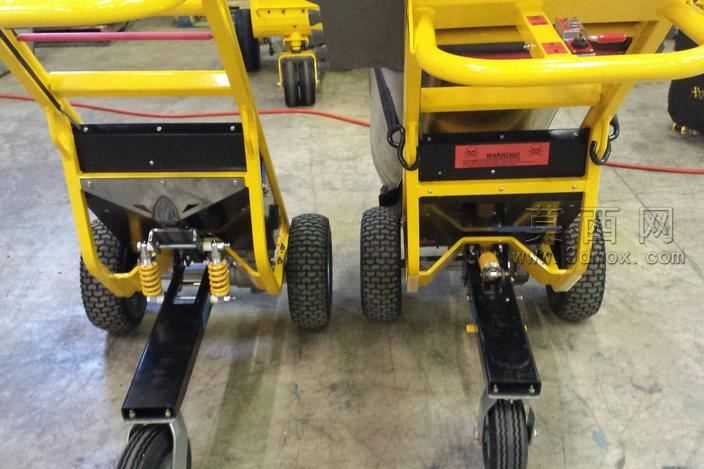

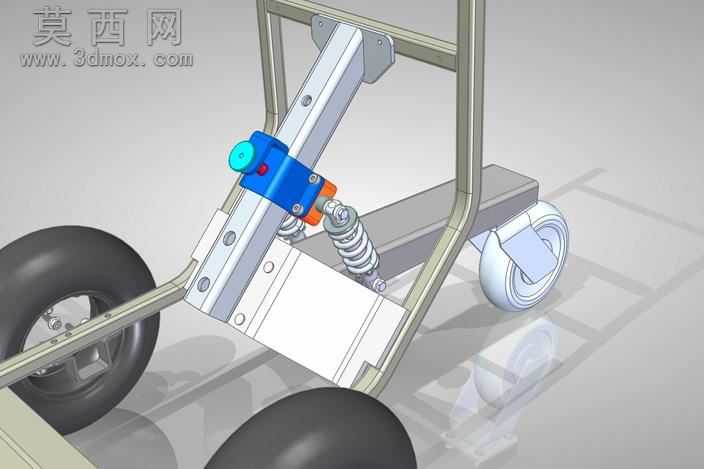

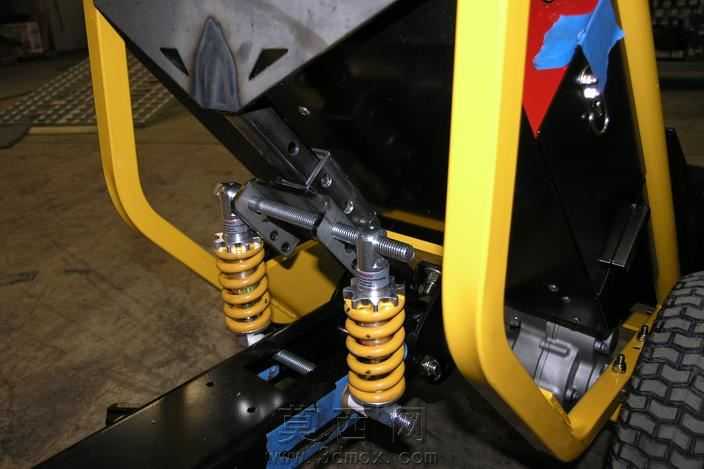

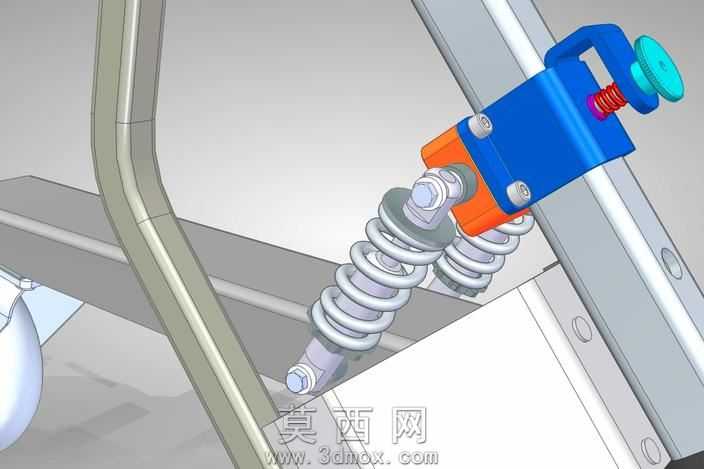

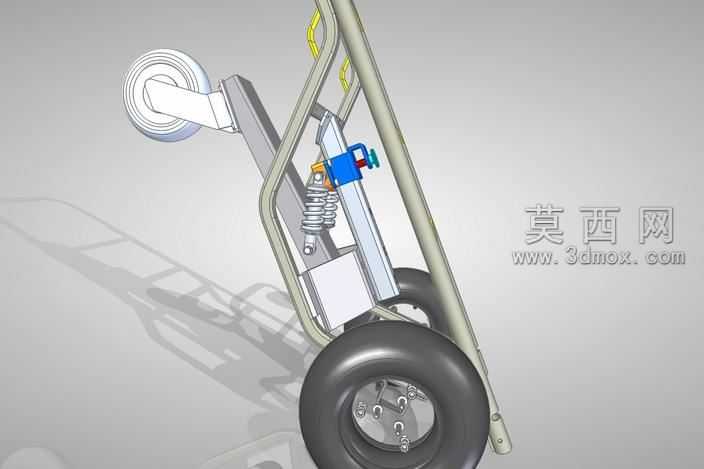

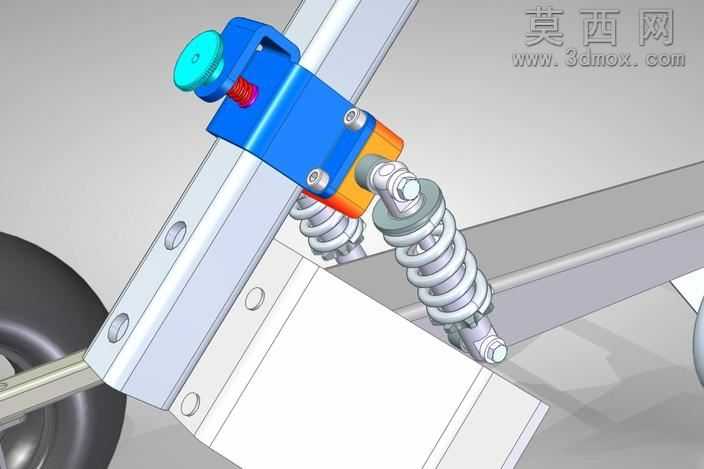

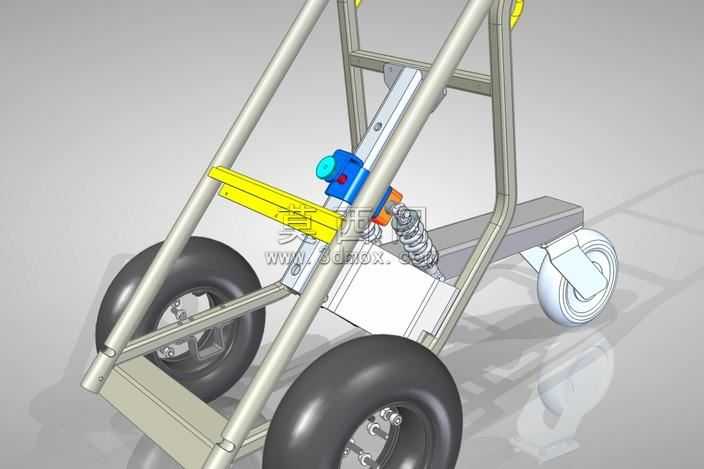

本作品为车辆稳定器悬架的优化改型三维建模设计，建模过程中严格遵循机械设计尺寸规范，先通过二维工程图确定核心装配尺寸，再在三维软件中完成各零部件的参数化建模，涵盖上下安装吊耳、螺旋弹簧、阻尼筒体、调节机构等全部结构件。建模阶段对弹簧的线径、螺距、有效圈数做了精准参数化设定，保证弹簧刚度匹配设计要求的承载能力，阻尼筒体的内外径、活塞杆行程均按照33毫米的运动行程做了限位结构设计，确保部件运动过程中无干涉卡滞。材质设定上，螺旋弹簧采用弹簧钢材质，赋予对应的金属哑光质感与结构强度属性，阻尼筒体采用合金钢材质做表面氧化处理质感，安装吊耳采用锻钢材质做发黑处理效果，橡胶缓冲垫赋予橡胶类材质的弹性外观属性，渲染阶段采用正交视角与工程化渲染风格，既清晰展示三维立体装配效果，也搭配二维工程视图标注核心安装尺寸、总成长度、安装孔位参数，方便使用者快速核对装配适配性。设计思路围绕原有单弹簧悬架承载不足的问题展开，原有阻尼弹簧仅能承受2000N以下载荷，当阻尼器弹力需求超过3300N时无法满足使用要求，因此改型设计采用双弹簧并联的结构方案，在不改变原有安装位尺寸的前提下提升整体承载能力，同时优化了调节手柄结构，无需额外工具即可完成阻尼锁紧与行程调节，适配0-19度的摆臂运动范围，匹配33毫米的弹跳运动行程，还原原始卡车的安装适配特性。建模过程中对原有冗余结构做了简化处理，删除非必要的复杂倒角与多余装饰特征，在保证结构强度与装配精度的前提下降低生产加工难度，优化了零部件的加工工艺性，减少不必要的加工工序，从而降低整体生产成本。模型同时配套了阻尼受力分析文档、手工计算校核数据，确保结构设计的力学性能满足使用要求，所有装配关系均按照实际生产装配逻辑做了配合约束，可直接用于装配模拟、运动仿真与工程出图使用。
