闪迪CruzeU盘轨道式结构三维数模

　　日常做消费电子结构件建模时，这类U盘轨道结构是很典型的小尺寸精密配合案例，很多刚接触结构设计的工程师容易忽略滑动副的公差预留，最后做出来的手办要么推不到位卡滞，要么滑出后旷量太大松垮。先从实际应用场景说，这种轨道推拉结构的U盘主要是替代传统盖帽设计，避免盖帽丢失的问题，日常插在办公电脑、工业设备调试端口、车载USB接口上使用时，不用额外收纳小盖帽，单手就能推动滑套露出USB公头，插取效率比带盖帽的款式高不少，也适合经常需要在不同设备间拷贝工程图纸、设备程序的现场调试人员使用，不用分心找掉落的盖帽。

　　从功能特性上看，这个结构核心是靠外壳内侧的两条导向轨道，和盘芯两侧的凸点配合实现滑动限位，滑到推出位置时凸点卡入轨道末端的定位槽，保证USB公头完全伸出后不会在插拔时回缩，滑到收回位置时凸点卡入轨道另一端的定位槽，把USB公头完全藏在外壳内部，避免公头被磕碰损坏、或者进灰导致接触不良。建模的时候要注意，轨道的导向段要做1度左右的拔模斜度，方便注塑脱模，同时轨道和凸点的配合间隙要控制在单边0.05mm到0.08mm之间，间隙太小滑动阻力大，长期使用磨损后容易卡涩，间隙太大滑套会左右晃动，推拉的时候手感发飘。

　　设计思路上，这个结构把USB公头和闪存芯片的PCB板固定在中框上，外壳作为滑动套包裹在中框外侧，轨道直接做在外壳内壁，不需要额外加装金属弹片来做定位，全靠塑料件本身的弹性形变实现卡位，零件数量只有外壳、中框、PCB组件三个，装配的时候直接把中框顺着轨道推入外壳就行，不需要打螺丝或者超声波焊接，装配效率很高，也能降低生产时的物料成本和人工成本。外形尺寸方面，整体轮廓是扁平圆角矩形，厚度控制在8mm以内，宽度20mm左右，长度收回状态下不到60mm，刚好能放进牛仔裤的小口袋，或者挂在钥匙串上不会太突兀，安装边界上要注意，USB公头伸出后，公头端面到外壳前端的距离要留够12mm的标准插入长度，保证插在电脑USB端口上时，外壳不会和端口周围的其他接口干涉，尤其是现在很多笔记本电脑的USB接口挨得很近，如果U盘外壳太宽或者伸出长度不够，很容易挡住相邻的接口，导致旁边的接口没法用。

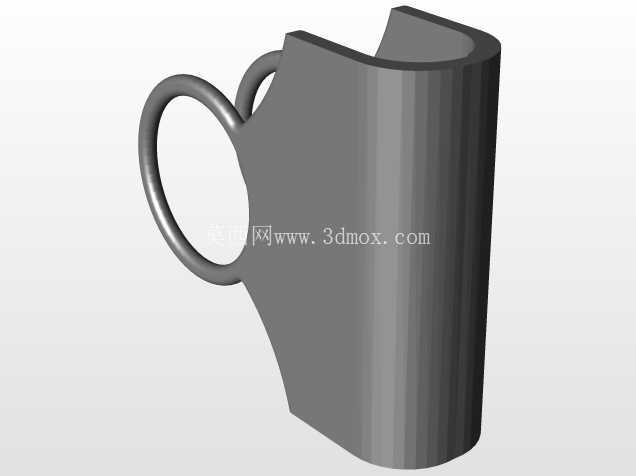

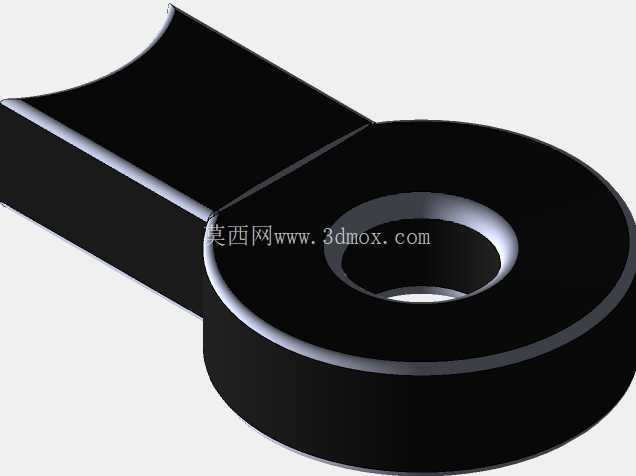

　　建模的时候还要考虑壁厚均匀性，整个外壳的壁厚保持在1.5mm左右，轨道凸起的位置背面要做减胶处理，避免注塑的时候出现缩痕，影响外观和滑动精度。定位槽的深度不要超过0.3mm，太深的话推拉的时候需要的推力太大，手感偏硬，太浅的话定位不牢，放在口袋里受到挤压容易自己滑开，导致USB公头被刮花。另外尾部的挂绳孔位置要做圆角加强，避免挂在钥匙上长期拉扯出现开裂，挂绳孔的内径要留够3mm，能穿进普通的钥匙圈和挂绳。很多新手建模的时候容易把轨道做在中框上，外壳做滑块，其实反过来做的话，外壳作为滑动件，内壁的轨道在注塑的时候更容易做抽芯，模具结构更简单，生产的时候良率更高，而且外壳是外观件，外表面不会有分型线的痕迹，外观质感更好。实际做手板验证的时候，还要反复测试滑动寿命，一般要求推拉5000次以上，定位凸点的磨损量不超过0.1mm，保证长期使用后不会出现定位失效的问题，同时滑动的推力要控制在5N到8N之间，单手拇指就能轻松推动，又不会因为轻微的震动自己滑开。
