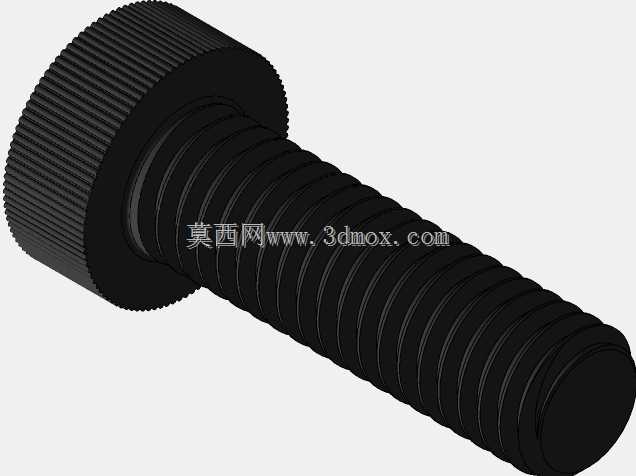

ISO标准M6X1滚花内六角圆柱头螺栓

这款M6规格的细牙螺纹紧固件，在小型自动化模组、精密检测治具、消费电子组装工装的装配场景中应用十分广泛，1mm螺距的细牙设计能在薄型连接板、铝合金型材拼接位提供更平稳的锁紧力，相比同规格粗牙螺栓，细牙螺纹的螺距更小，螺纹升角更低，锁紧后的防松性能更适配有小幅持续振动的工位，比如桌面型点胶机的导轨挡块固定、视觉检测支架的角度调节位锁紧，都能避免设备运行中出现连接件松脱移位的问题。螺栓头部采用直纹滚花设计，并非多余的造型处理，在装配调试阶段，操作人员可以直接用手指拧动螺栓完成预紧，不需要借助扳手就能快速调整连接件的相对位置，等位置校准到位后，再用内六角扳手施加额定锁紧力矩，能大幅提升小批量工装调试、样机装配的作业效率，尤其是在空间狭窄、扳手无法垂直伸入的安装位，手指预紧的操作优势会更加明显。从安装边界来看，螺栓公称直径6mm，配套的安装过孔建议加工为6.5mm，沉孔深度需要匹配头部厚度预留足够的避让空间，避免头部突出安装面干涉周边运动部件；螺纹段的有效长度可以根据实际连接板总厚度选型，需要注意螺纹旋入端的长度不低于公称直径的1.5倍，才能保证足够的螺纹啮合强度，避免锁紧时出现滑牙、螺纹脱扣的问题。设计这款模型时，螺纹部分严格遵循ISO公制细牙螺纹的基本参数，牙型角60度，牙顶与牙底的过渡圆弧做了符合标准的简化处理，既保证三维装配时的干涉检查准确性，也不会因为过度精细的螺纹细节导致模型占用过多系统资源，滚花部分的纹理尺寸参考了手动操作的摩擦力需求，纹理深度控制在0.2mm左右，既保证手指拧动时有足够的摩擦力，也不会因为纹理过锐划伤操作人员手部。在实际选型应用中，这类滚花头螺栓常搭配平垫圈、轻型弹簧垫圈使用，在阳极氧化铝件、电木板这类质地偏软的连接件表面，平垫圈可以分散螺栓头部的压紧应力，避免压痕损伤工件表面，弹簧垫圈则可以在振动工况下补充锁紧力，适合用在不需要频繁拆装、但对连接可靠性有一定要求的工位，比如小型传感器的安装固定、气动管路接头的辅助定位、设备外壳的可拆卸盖板连接等场景，都能看到这类标准紧固件的应用。建模过程中头部的内六角驱动位尺寸严格对应标准扳手套合尺寸，保证虚拟装配时内六角扳手模型可以完全嵌入驱动位，不会出现配合间隙不合理、干涉检查误报的问题，螺杆末端的倒角处理也符合紧固件安装的导入需求，能让螺栓顺利穿过安装孔，对准内螺纹孔完成旋入，不会出现螺纹错扣的问题。
