直角折弯安装固定L型连接支架

　　这类L型直角折弯支架在工业装配场景里的应用覆盖度极高，小到电气柜内部元件固定、设备外围钣金护板安装，大到生产线旁轻型工装的辅助定位、气动元件的安装支座搭建，都能看到这类结构件的身影。和一体铸造成型的角座相比，钣金折弯成型的支架在保证结构强度的前提下，自重更轻，加工工序更短，适合批量配套生产，也能根据实际安装需求灵活调整折弯边的长度、孔位排布，适配不同的安装间隙。

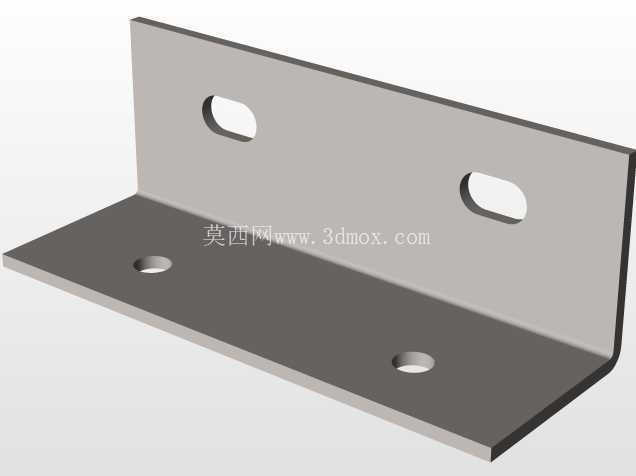

　　从结构设计逻辑来看，这个支架采用等厚钣金一次冷折弯成型，折弯处做了合理的内R角处理，避免折弯过程中材料应力集中出现开裂隐患，同时直角折弯的两个安装面平面度控制在常规钣金件公差范围内，保证安装后两个贴合面不会出现翘边、虚接的问题，避免长期受载后连接松动。两个互相垂直的安装面上分别设置了不同形式的安装孔：垂直安装面上的两个长圆孔可以在安装时提供水平方向的调节余量，当配对安装面的孔位存在少量加工误差时，不需要重新扩孔或者返修支架，直接调整支架位置就能对准安装孔，大幅降低现场装配的调整难度；水平安装面上的两个圆孔为标准光孔，适配常用规格的螺栓穿过，安装后可以提供稳定的垂直方向定位，限制支架在水平面上的窜动。

　　实际选型使用时，需要先确认安装边界的尺寸限制：支架两个折弯边的长度决定了它能跨接的两个安装面的距离，孔位的中心距要和配对安装件的孔位参数匹配，长圆孔的长度方向要和现场需要调整的方向保持一致，否则会失去调节作用。材料选型上这类支架一般采用冷轧钢板加工，表面做镀锌或者喷塑处理，应对常规车间环境下的防锈需求，如果是在潮湿或者有腐蚀介质的场景使用，也可以更换为不锈钢板材加工，不需要改动整体结构就能满足不同工况的使用要求。

　　在三维建模过程中，这类钣金件需要优先绘制基础平板的轮廓，通过钣金折弯命令生成直角结构，再对应添加安装孔特征，建模时要注意预留折弯扣除量，保证展开后的下料尺寸和实际加工尺寸一致，避免生产出来的零件孔位出现偏移。同时要注意孔边到折弯边的距离不能过小，否则折弯时孔位会被拉扯变形，影响螺栓的正常穿装，这个支架的孔位排布就避开了折弯应力区，孔边距离折弯线的尺寸满足钣金加工的工艺要求，不会出现加工变形的问题。

　　这类支架虽然属于小型结构连接件，但在设备装配环节的作用不可替代，合理的孔位设计和折弯参数选择，既能降低加工成本，也能减少现场安装的调整工作量，很多设备装配时出现的连接松动、护板异响问题，往往都是因为这类小支架的设计没有考虑安装调节余量、孔位公差匹配不合理导致的。在做设备整体结构设计时，这类标准结构的支架可以提前纳入通用件库，根据不同的承载需求调整板材厚度、折弯边长度和孔位参数，不需要每次都重新设计结构，能大幅提升整体的设计效率，也方便后续生产环节的物料统一管理。
