可伸缩旋转壁挂式电视支架结构设计

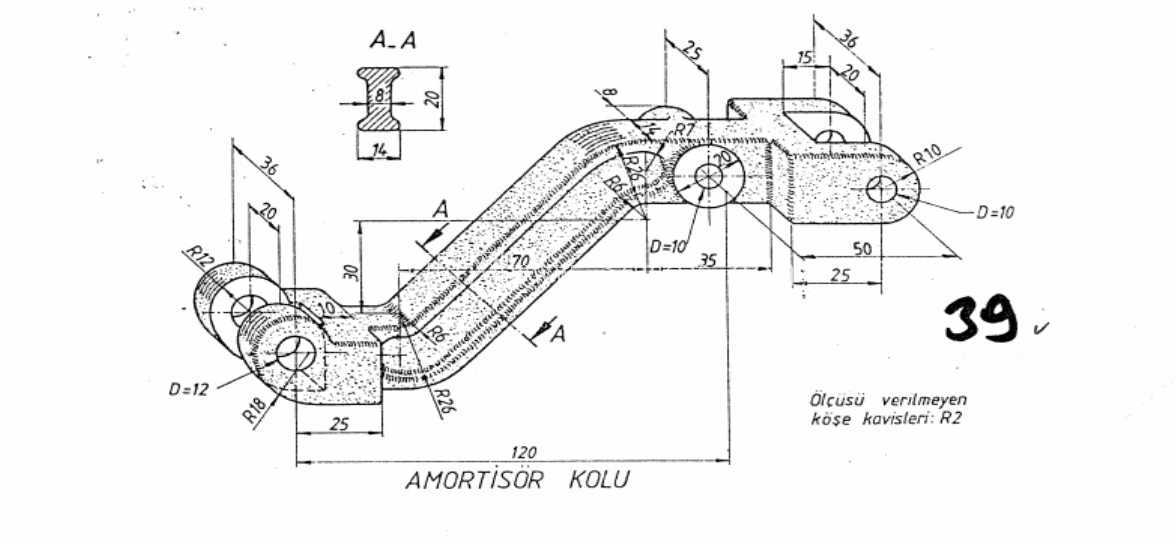

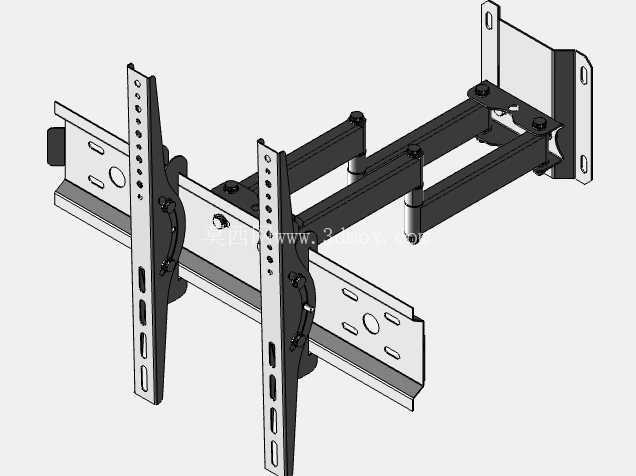

　　这款壁挂式显示设备安装支架，主要面向家用客厅、办公会议室、商业展示空间等场景的平板显示设备安装需求，替代传统固定式挂装方案，解决显示设备安装后视角无法调整、接线操作空间不足的痛点。从结构组成来看，整套支架分为墙面固定底座、多节伸缩悬臂、显示设备连接挂板三个核心部分，各部件之间通过铰接轴连接，配合阻尼结构实现角度与位置的无级锁定。墙面固定底座采用整块冷轧钢板冲压成型，预留多组椭圆形安装孔，可适配不同间距的混凝土墙面膨胀螺栓安装，也能兼容常见的轻钢龙骨墙面加固点位安装，底座边缘做了翻边强化处理，避免长期承重出现板面变形，底座与悬臂的连接轴处设置了轴向限位结构，防止悬臂受外力拉扯出现脱开风险。

　　多节伸缩悬臂采用平行四边形连杆结构设计，每段悬臂之间的铰接点都配有耐磨衬套，减少反复伸缩转动带来的磨损，延长结构使用寿命；悬臂完全收拢时整体厚度控制在较薄范围，不会让显示设备离墙过远影响空间美观，完全拉出时可提供足够的操作空间，方便用户插拔显示设备背面的HDMI、电源等各类接口线缆，无需将整个显示设备从挂架上拆下。悬臂的水平旋转角度可覆盖左右较大范围，能满足同一空间内不同位置的观看视角需求，比如客厅内沙发区域、餐厅区域都能通过调整支架角度获得合适的观看视野，避免侧看出现的画面色彩失真、反光问题。显示设备连接挂板采用上下两排对称的长条安装孔设计，可适配不同孔距的VESA安装标准，覆盖从小尺寸显示器到大尺寸平板电视的安装孔位范围，挂板上设置了快装锁扣结构，安装时先将挂板固定在显示设备背面，再将挂板卡入悬臂前端的连接位，锁扣自动卡合锁定，拆卸时只需拨动锁扣即可将显示设备抬起取下，大幅降低高空安装作业的难度与风险。挂板与悬臂的连接位置设置了俯仰角度调节结构，可根据安装高度调整显示设备的俯仰角度，避免安装位置过高时出现的画面仰视变形，减少长期观看带来的颈部疲劳。

　　整套支架的所有钣金件边缘都做了钝化与圆角处理，避免安装过程中划伤施工人员，也防止日常使用时磕碰造成损伤；铰接位置的紧固件都采用防松设计，避免长期调整转动后螺丝松动带来的安全隐患。在安装边界方面，墙面固定底座的安装孔位横向间距覆盖常规壁挂安装的通用尺寸，施工时只需根据显示设备的重量选择对应规格的膨胀螺栓，确保在混凝土墙面、实心砖墙面的承重能力满足负载要求；如果是空心砖、石膏板墙面，需要提前在墙体内加装承重背板，不能直接将支架固定在空心墙面上，防止长期承重出现脱落风险。

　　显示设备挂板的可调节孔位范围，能够兼容不同厚度、不同背部凸起结构的显示设备，安装时可根据设备背部的实际情况调整挂板的固定位置，避免挂板顶到设备背部的接口或者凸起部件，保证显示设备安装后贴合平整。伸缩悬臂在完全拉出状态下的承重会有一定衰减，选型时需要根据显示设备的实际重量选择对应承重等级的支架，避免超载使用导致结构变形。整套结构的运动轨迹经过反复校核，伸缩、旋转、俯仰调整过程中不会出现部件之间的干涉，调整操作顺滑无卡顿，锁定后结构稳定，不会出现显示设备下垂、偏移的问题。
