凌华ROSCube机器人控制计算单元结构

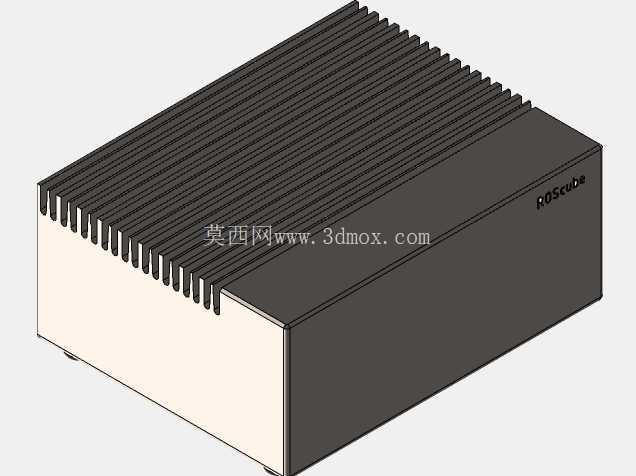

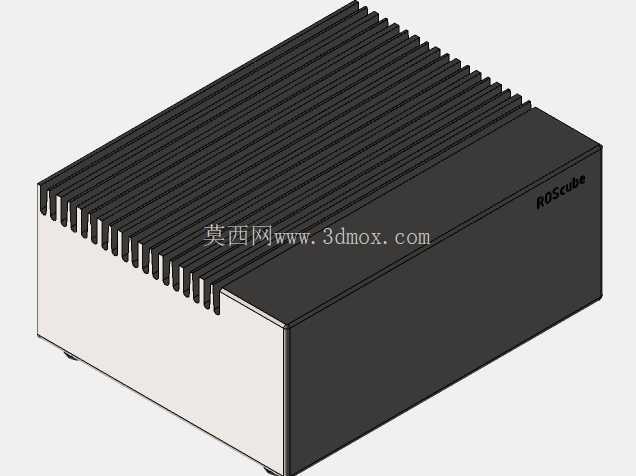

　　从结构设计来看，整机采用无风扇散热架构，上盖集成一体化挤压成型的铝制散热鳍片，鳍片沿壳体长度方向平行排布，这种设计一方面可以增大散热面积，将内部CPU、芯片组等发热元件的热量通过导热介质直接传导到鳍片表面，依靠自然对流完成散热，避免风扇带来的粉尘吸入、机械磨损、运行噪音等问题，适配工业现场多粉尘、长时间连续运行的工况需求；另一方面一体化鳍片结构也提升了壳体的整体结构强度，在设备安装到移动机器人本体上时，可以更好地承受运行过程中的振动与冲击，减少结构变形对内部电路板的应力影响。这款嵌入式计算单元主要面向移动机器人、协作机器人等智能装备的边缘控制场景，作为机器人系统的核心运算载体，承担多传感器数据融合、运动规划算法运行、外设IO交互、上层业务逻辑调度的核心任务，适配仓储AGV、巡检机器人、教学实训机器人平台等多类应用场景，可直接对接激光雷达、深度相机、伺服驱动器、IMU等机器人常用外设，无需额外扩展过多转接硬件即可完成整套机器人控制系统的搭建。

　　壳体下半部分采用米白色金属板材弯折成型，与上盖通过侧边卡扣与隐藏螺丝完成装配，装配缝隙控制均匀，既可以保证壳体的电磁屏蔽性能，减少外部电磁干扰对内部运算单元的影响，也能避免内部高频信号向外辐射干扰周边的传感器与通讯设备。从安装边界来看，整机为规整的长方体构型，底部预留标准安装孔位，支持水平桌面放置、壁挂安装、设备舱内嵌入式安装等多种安装方式，安装孔位间距符合工控类设备的通用安装规范，可直接适配现有机器人控制舱的安装位，无需重新设计安装支架。壳体侧面预留ROSCube标识丝印位置，接口区域集中布置在壳体的单侧端面，这种布局可以方便现场布线，所有外接线缆都从同一侧引出，避免线缆缠绕在散热鳍片区域影响散热效率，也方便后期维护时插拔线缆。

　　在设计思路上，这款结构优先平衡了散热性能、结构强度与安装便利性三个核心需求：鳍片的高度、间距经过热仿真优化，在控制整机整体高度不占用过多安装空间的前提下，保证满负载运行时核心元件的温度控制在额定工作范围内；壳体边角做小圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员；上下壳体的装配接缝处做错位止口设计，可阻挡少量飞溅液体与大颗粒粉尘进入壳体内部，适配工业现场的复杂使用环境。

　　作为机器人专用的x86架构计算平台，其结构设计充分考虑了移动机器人的使用特点，相比普通商用工控机，整体结构更紧凑，抗振动性能更强，散热方案完全适配无主动风扇的长时运行需求，安装方式更灵活，可直接集成到机器人本体内部，作为机器人的核心控制大脑使用，在结构设计阶段就充分考虑了机器人应用中常见的振动、安装空间受限、多外设布线、长时间连续运行等实际工程问题，不需要使用者再额外做结构防护改造，即可直接投入项目使用。
