FRC赛事用转向驱动底盘结构设计

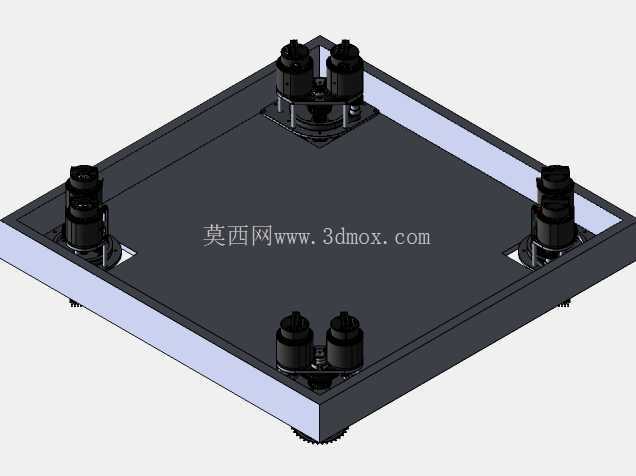

　　这套转向驱动结构是面向青少年机器人竞赛场景开发的全向移动底盘核心单元，四个角点对称布置的舵轮模组，让整套移动平台可以实现零半径转向、横向平移、斜向行进等复杂移动动作，完全适配FRC赛事中需要快速穿梭场地、精准对位取放物料、规避对抗障碍的实际作业需求。从结构布局来看，整套底盘采用方形承载基板作为安装基准，四个转向驱动轮组分别固定在基板四角的下沉式安装位，这种布置方式能最大化压缩轮组的垂直安装高度，降低整车重心，在赛事对抗中减少侧翻风险，同时轮组的外伸量刚好与基板边缘齐平，不会额外占用横向、纵向的外廓尺寸，能适配赛事规则中对整车启动尺寸的严格限制。

　　每个轮组都集成了行进驱动与转向驱动两套动力单元，行进动力负责滚轮的转速输出，转向动力通过齿轮啮合带动整个轮架绕垂直轴回转，两套动力的输出轴相互垂直，在安装位上做了分层错位布置，避免传动路径出现干涉，同时轮架的回转中心与滚轮的接地中心严格共线，转向过程中不会出现额外的接地滑移阻力，转向动作更顺滑，也能减少轮胎的非正常磨损。设计过程中优先考虑了赛事场景下的快装快拆需求，每个轮组都通过定位销与快锁螺钉固定在基板上，不需要额外的专用工装就能完成单轮组的整体更换，在赛事备赛、现场抢修的场景下能大幅缩短维护时间；基板上预留的规整安装孔位，除了固定轮组之外，还可以直接搭载上层的任务执行机构、电池、控制模块等组件，不需要额外打孔加工，孔位间距采用通用的工业铝型材安装孔距标准，和常用的竞赛级结构件完全兼容。

　　从安装边界来看，整套底盘的轮组突出基板下表面的高度控制在极小范围内，保证整车离地间隙满足场地越障需求的同时，不会让整车重心过高；每个转向轮组的回转半径都经过反复校核，转向过程中轮组的任何部件都不会和基板、上层安装的其他组件发生碰撞，四个轮组的转向角度可以独立控制，配合控制算法就能实现不同的移动模式，比如常规行进时采用前轮转向模式降低控制复杂度，需要精准对位时切换全向移动模式，快速横移调整位置。轮组的传动结构做了密封防护设计，能阻挡赛事场地常见的地毯纤维、细小塑料碎屑进入传动啮合区，避免卡滞故障；滚轮采用高摩擦系数的包覆材质，在赛事常用的场地地毯表面能提供足够的抓地力，急启急停、快速转向时不会出现打滑丢步的问题。

　　整套结构的受力路径经过优化，基板采用框架式加强结构，在四个轮组安装位做了局部加厚处理，对抗过程中受到侧向撞击时，冲击力能通过基板的加强筋快速分散，不会出现单轮组安装位断裂变形的问题；转向传动的齿轮副采用消隙设计，正反转切换时没有回程间隙，转向角度的控制精度更高，能满足自动任务阶段对移动路径的精准要求。在实际赛事应用中，这种四轮独立转向驱动的结构相比传统的差速转向底盘，移动灵活性有本质提升，尤其是在需要快速调整车身姿态、在狭窄通道内完成对位的任务环节，不需要反复进退调整位置，一次动作就能完成对位，能大幅节省任务完成时间；同时每个轮组的动力参数经过匹配，行进速度、转向扭矩都能覆盖赛事场景下的极限需求，不会出现动力不足导致的无法爬坡、转向卡滞等问题。
