自调心推力滚子轴承结构三维设计

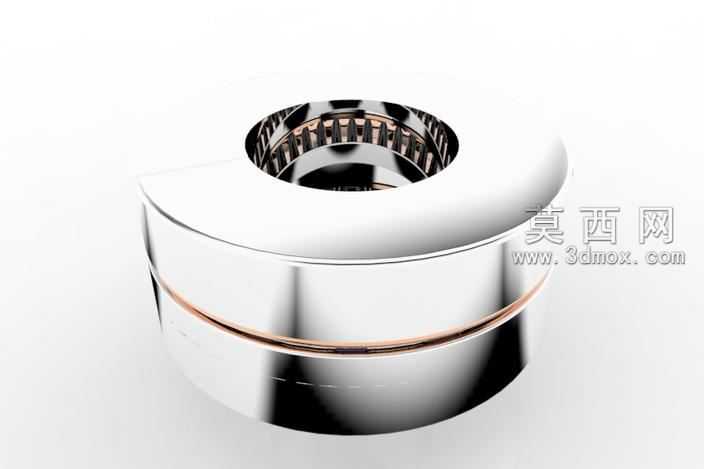

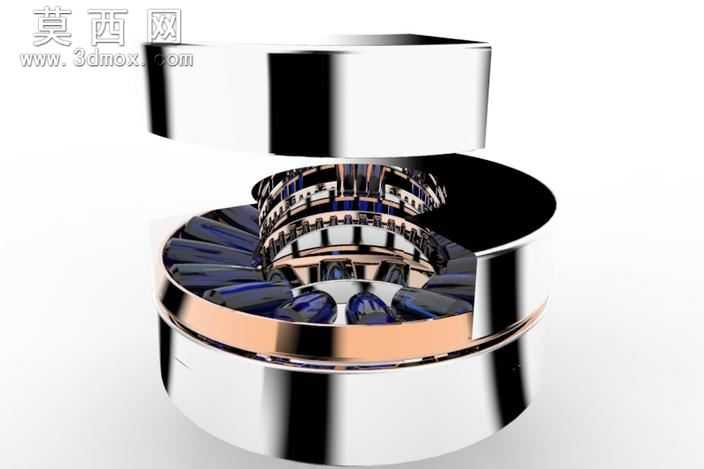

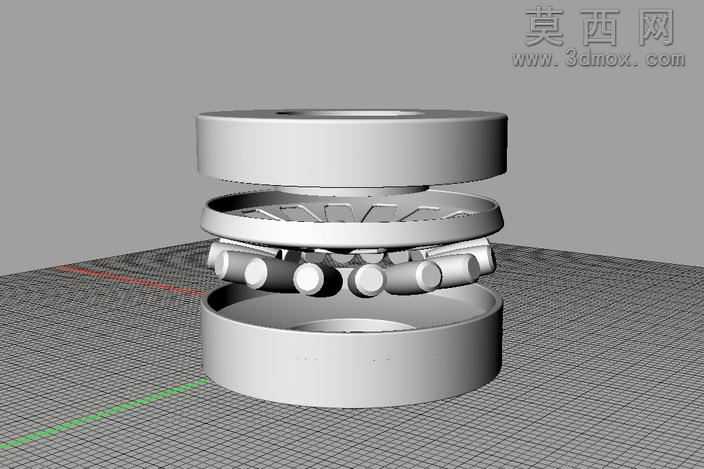

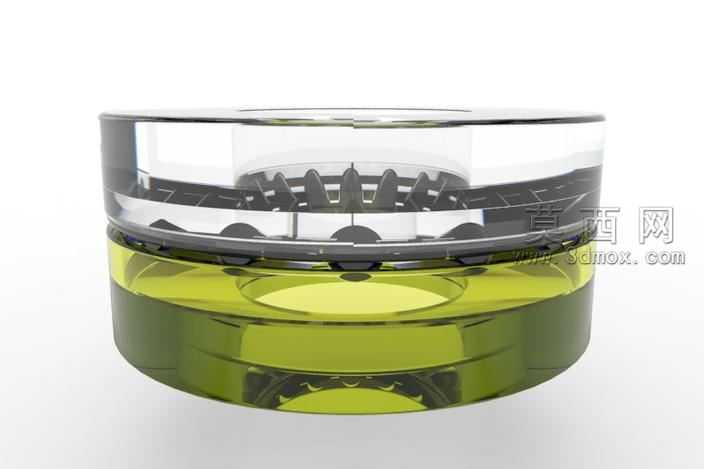

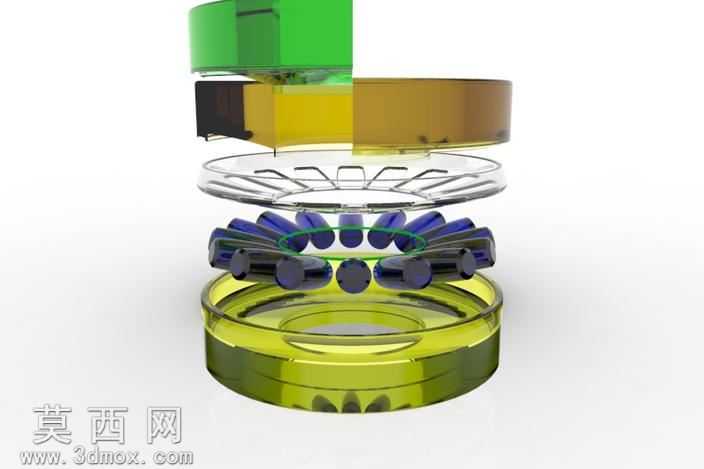

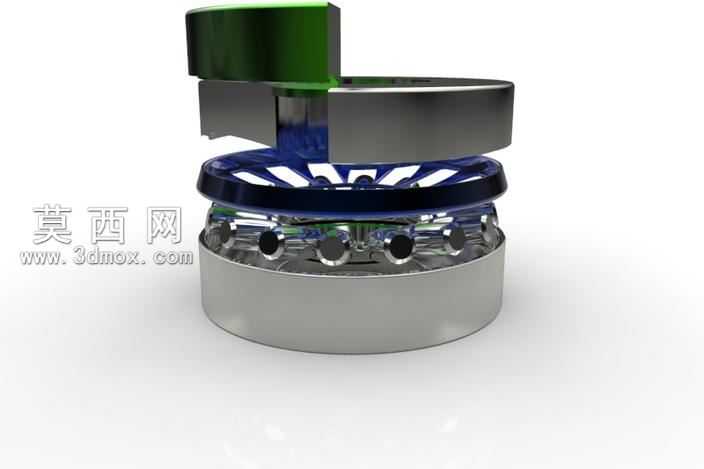

本作品为自我调心滚子推力轴承的三维结构设计，建模过程围绕轴承的实际功能逻辑展开，首先完成整体结构的层级拆解，将轴承拆分为上座圈、下座圈、保持架、调心滚子组件四个核心部分，逐一进行参数化建模。建模阶段严格遵循推力调心滚子轴承的结构特性，针对滚子的球面轮廓、座圈的滚道曲面做了精准的曲率匹配，保证滚子与滚道的接触角度符合调心功能的设计要求，能够实现一定角度范围内的轴线偏斜补偿，适配安装过程中存在的同轴度误差工况。保持架部分采用兜孔式结构设计，建模时精准控制每个兜孔的位置度与轮廓尺寸，确保每颗滚子都能在兜孔内灵活转动，不会出现卡滞或窜动过量的问题，同时对保持架的轻量化镂空结构做了细节还原，兼顾结构强度与转动过程中的减阻需求。材质与渲染阶段，针对不同部件做了差异化的材质表现：上下座圈采用轴承钢材质，渲染时赋予高抛光金属质感，同时做了半透明着色处理，能够清晰展示内部的滚子排布结构；滚子部分采用深蓝色硬质合金材质表现，突出滚动体的高硬度特性；保持架采用透明工程塑料材质，直观呈现其对滚子的限位包裹结构；分层爆炸视图的渲染设置，清晰展现了各部件的装配顺序与配合关系，观者可以直观理解轴承的组装逻辑。设计过程中重点还原了该类轴承的调心功能结构，通过座圈滚道的球面设计，让轴承在承受轴向载荷的同时，能够补偿轴与轴承座之间的角度偏差，适用于重载、存在安装误差的传动工况。整体模型的装配关系完全符合实际工业轴承的装配规范，各部件之间的配合间隙做了合理还原，既保证了结构展示的清晰度，也符合真实产品的尺寸比例要求，可用于机械结构教学、产品选型展示、装配工艺演示等场景。
