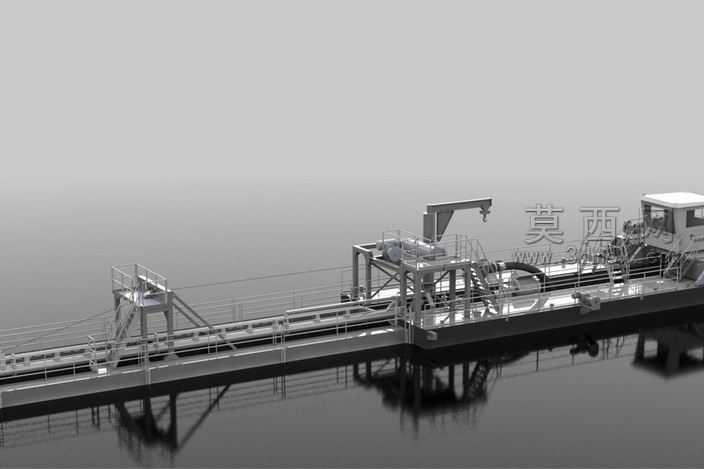

吸式挖泥船作业装备三维结构设计

本模型为吸式挖泥船的完整三维设计成果，建模阶段采用自顶向下的设计思路，先完成船体主尺度的整体布局规划，确定主船体、作业桥架、吸泥管路、吊放装置、操作舱室的相对位置与尺寸比例，再逐步拆分细化各个子部件的结构细节。建模过程中严格遵循工程船舶的结构设计逻辑，主船体采用浮箱式结构建模，还原了船体甲板的防滑纹理、舷侧护舷结构、舱室的门窗布局，保证船体浮态与结构强度的设计合理性；作业端重点还原了吸泥臂的铰接回转结构、桥架的支撑桁架结构、吊放用起重吊臂的铰点与卷扬安装位，清晰呈现吸泥管路从水下吸口到船上输送段的完整走向，同时还原了船上配套的泵组安装基座、管线固定支架、操作走台与安全护栏的细节结构。材质渲染阶段，针对不同部件赋予对应材质属性：船体主体采用船舶专用防腐漆材质，区分甲板防滑漆与船壳面漆的质感差异；金属桁架、管路结构赋予哑光钢材材质，还原焊接钢结构的粗糙金属质感；吊臂的活动铰接部件赋予金属机加工的亮面质感，橡胶输送软管赋予带细微纹理的橡胶材质，水面场景采用半透明带反射的水体材质，通过光影渲染还原水上作业场景的真实氛围感，清晰呈现各部件的装配关系与结构特征。设计过程中充分考虑吸式挖泥船的作业功能需求，所有活动部件的铰接位置、运动行程都预留了合理的结构空间，泵组与管路的连接位置做了法兰对接的结构细节，走台护栏的高度、间距都符合工程船舶的安全设计规范，既保证模型的视觉还原度，也能清晰展现吸式挖泥船的结构组成与作业原理，可用于疏浚装备的结构展示、作业原理演示等场景。
