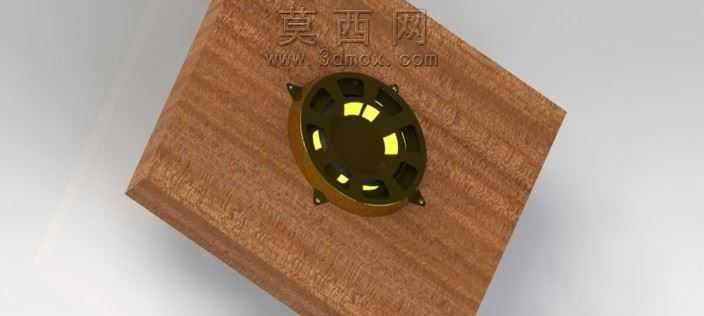

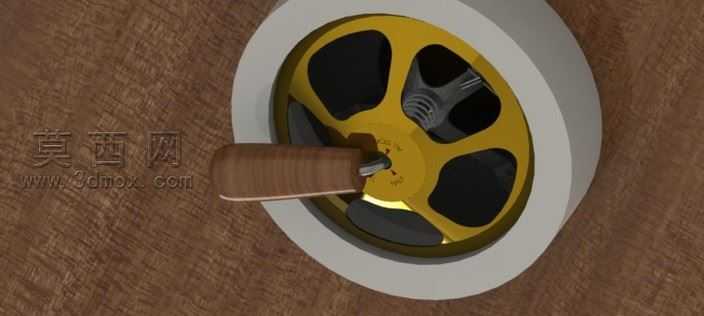

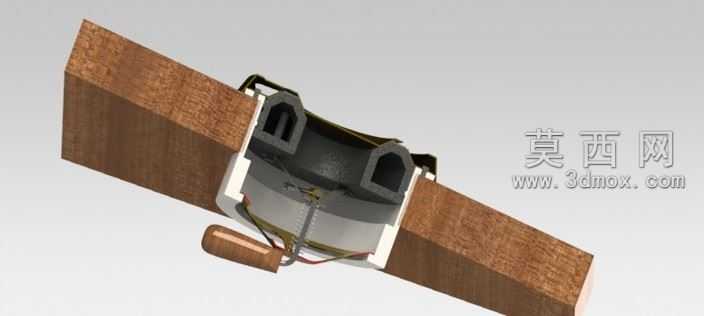

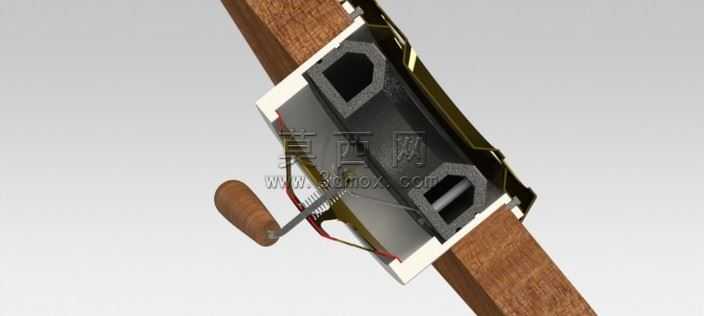

游艇舱室通风调节式排气口结构设计

本作品为适配小型游艇舱室通风需求设计的调节式排气口，整体采用三维参数化建模完成全结构搭建，建模过程中对各配合部件的公差间隙做了精准预留，确保后续实体装配的活动顺畅度。模型渲染阶段针对不同构件的材质特性做了分层材质赋予：主体基座部分模拟吹塑成型的PVC材质，调整了材质的漫反射粗糙度与半通透属性，还原硬质PVC哑光耐腐的质感；表面通风覆盖件模拟黄铜金属材质，添加了细微的金属拉丝纹理与轻微氧化做旧效果，还原船用五金长期处于高盐高湿环境的真实质感；操作手柄部分模拟实木纹理材质，调整了木纹的走向与凹凸贴图，匹配游艇内饰常用的实木装饰风格；内部的柱塞、连杆、凸轮机构则分别赋予工程塑料、弹簧钢等对应材质，不同材质的光影反射参数做了差异化调试，让整体渲染效果层次分明，各部件辨识度高。结构设计上，排气口基座预设了适配两个螺柱安装的螺纹型轨道，无需额外打孔即可快速完成在游艇舱壁上的固定安装；核心调节结构采用四分之三行程的连接柄轮结构，转动外置手柄即可带动内部柱塞沿轨道滑动，实现排气口全开、半开放、全闭三个工作档位的切换，半开档位可根据实际通风需求微调开度，兼顾通风量调节与防溅挡雨的功能。设计思路围绕船用配件的易制造、易维护需求展开，主体PVC部件采用吹塑注塑工艺即可批量生产，生产成本低廉且材质本身耐海水腐蚀，日常清洁仅需擦拭表面即可；黄铜材质的通风覆盖件也可根据成本需求替换为PVC或不锈钢材质，适配不同档次的游艇装配需求。建模过程中对活动部件的运动行程做了运动仿真验证，确保手柄转动过程中柱塞无卡滞、档位定位清晰，不会因船体颠簸出现档位自行偏移的问题，整体结构紧凑，安装后凸出舱壁的厚度较小，不会影响游艇内部的通行与内饰美观度。
