看到QOOCAM8K全景相机外观结构三维建模

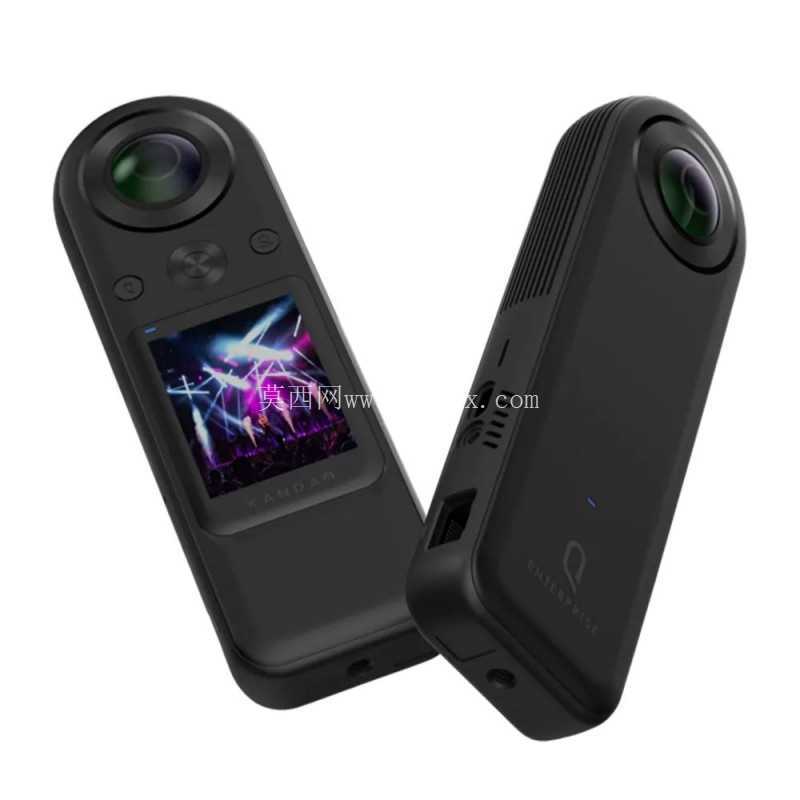

　　本次建模还原的是面向专业影像创作场景的8K全景拍摄设备，这类设备目前广泛应用在VR内容生产、文旅实景记录、大型活动全景直播、工程现场全景踏勘等多个场景，相比传统单镜头拍摄设备，它能一次性采集360度全域画面信息，省去后期多机位拼接的繁琐工序，在需要完整记录空间全貌的作业场景里，能大幅降低外业拍摄的工作量。

　　从实际使用需求出发，这款设备采用一体化手持长条形机身布局，整机轮廓做了大圆角过渡处理，没有尖锐棱角，单手握持时能贴合手掌弧度，长时间外业拍摄不容易产生硌手的疲劳感。机身正面集成了小尺寸预览显示屏，拍摄时可以直接查看实时取景画面、调整拍摄参数，不需要外接手机等辅助设备就能完成基础操作，屏幕周边分布的实体功能按键做了微凸的触感设计，盲操作时能通过触感快速区分按键功能，冬天戴薄手套操作也能准确触发对应功能。

　　镜头部分作为设备的核心功能区，两端的鱼眼镜头采用对称式布局，镜头外圈做了略微凸起的防护边设计，当设备平放在桌面或者意外发生磕碰时，防护边会先接触接触面，避免镜头镜片直接被刮花，这个结构细节是从户外作业的实际损耗场景出发做的设计考量，能有效降低镜头的意外损坏概率。机身侧面预留了数据传输与充电接口，接口位置做了内凹处理，日常使用时接口不会因为握持被手指遮挡，插接线材时操作空间充足，同时接口周边的壳体做了加厚处理，频繁插拔线材也不容易出现接口周边壳体开裂的问题。

　　机身背部做了细密的格栅式散热结构，因为8K全景视频拍摄时芯片算力负载较高，长时间工作会产生较多热量，格栅结构能在不增加机身额外体积的前提下，扩大壳体与空气的接触面积，依靠自然对流就能把内部热量传导出来，避免设备因为过热触发降频保护，影响连续拍摄作业。机身内部的结构布局上，电池仓与主板区域做了分区设计，电池靠近握持重心位置，让整机拿在手里时重量分布均匀，不会出现头重脚轻的握持感，主板区域靠近散热格栅，核心发热元件能直接通过格栅把热量散出，减少热量在机身内部的堆积。

　　从安装适配的角度来看，机身底部预留了标准的三脚架安装螺孔，螺孔周边做了金属嵌件加固，频繁拆装三脚架也不会出现螺孔滑牙的问题，不管是手持移动拍摄，还是固定在三脚架、头盔、车载支架上做定点拍摄，都能稳定固定，适配不同拍摄场景的安装需求。整机的尺寸控制兼顾了便携性与握持舒适度，能轻松放进普通外套口袋或者小型摄影包侧袋，外业携带不会增加过多负重，同时机身厚度足够容纳大容量电池与双镜头模组，满足长时间连续拍摄的续航需求。

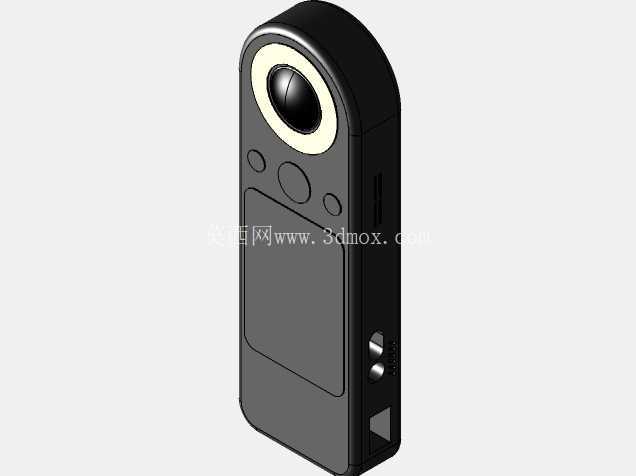

　　建模过程中对各个部件的装配间隙做了精准还原，按键与壳体的间隙、屏幕与边框的贴合公差、镜头组件与机身的配合台阶都按照实际量产产品的装配公差做了还原，既可以用于产品外观展示、结构干涉校验，也能作为同类便携影像设备的结构设计参考，帮助设计人员快速评估手持设备的人机交互布局、散热结构布置、防护结构设计的合理性，在产品开发前期就能验证不同结构方案的实际使用体验，减少后期开模后的方案调整成本。
