带钥匙环翻盖式微型便携U盘结构设计

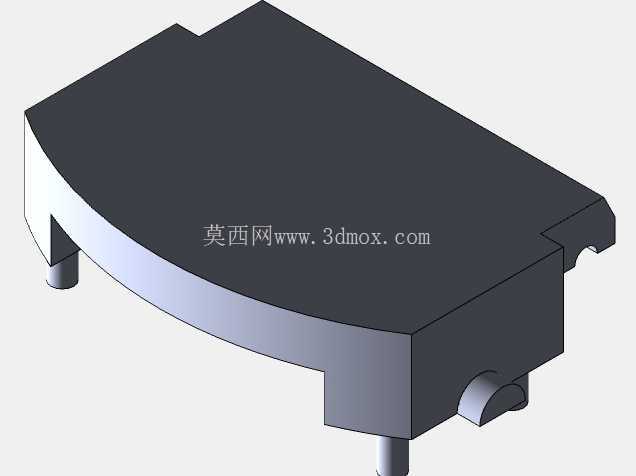

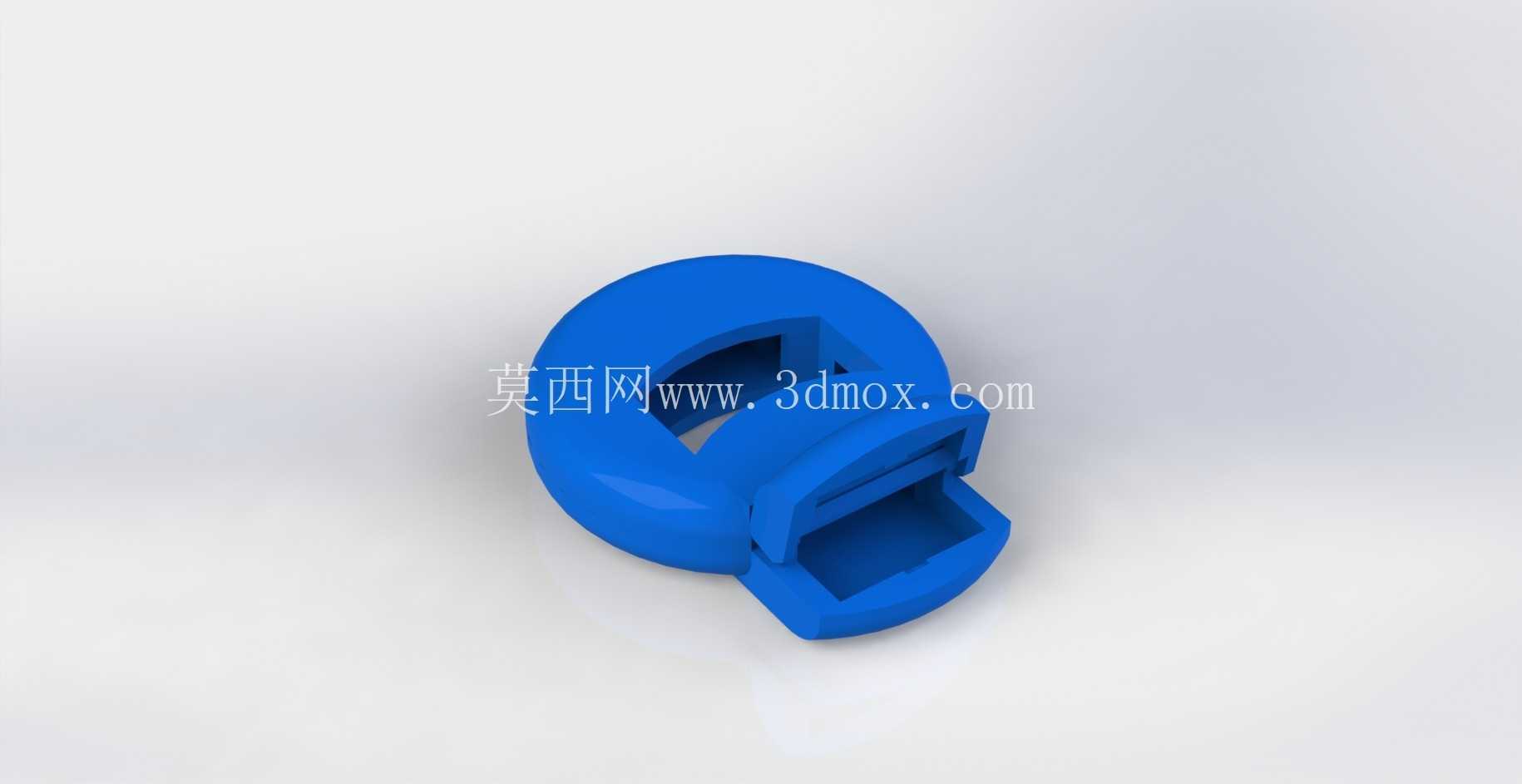

　　日常现场作业场景里，一线运维、外勤调试人员经常需要在不同设备间转移配置文件、测试数据，传统无挂点的U盘容易在工装口袋、工具包内滑落丢失，翻盖式带钥匙环的微型U盘设计，正是针对这类高频移动作业场景的实用化结构方案。这款产品的核心设计逻辑，是把存储本体、防护结构、便携挂载三个功能模块做高度集成，没有多余的装饰性结构，所有外形轮廓都服务于实际使用需求。从结构布局来看，整体采用圆形软胶外壳作为主体承载，软胶材质选用邵氏硬度60A左右的TPE材质，既可以在跌落时缓冲内部PCB板受到的冲击，也能在翻盖闭合时提供足够的抱紧力，避免日常晃动中盖体意外松脱。翻盖与主体之间采用一体化的软胶连接筋，省去了额外的金属铰接轴零件，既减少了装配工序，也避免了铰接轴长期使用后松动脱落的风险，连接筋的厚度控制在0.8mm，反复弯折寿命可以满足日常开合数千次的使用需求，不会出现断裂问题。挂载部分的金属钥匙环采用标准双层叠环结构，环体直径25mm，线径1.2mm，可以直接挂在工装钥匙串、工具包挂点、安全挂绳上，软胶外壳上预留的挂孔做了R2的圆角过渡，避免应力集中导致挂孔处撕裂，挂孔与主体的连接段做了局部加厚处理，能承受50N以上的静态拉力，正常挂载使用不会出现断裂脱落的问题。

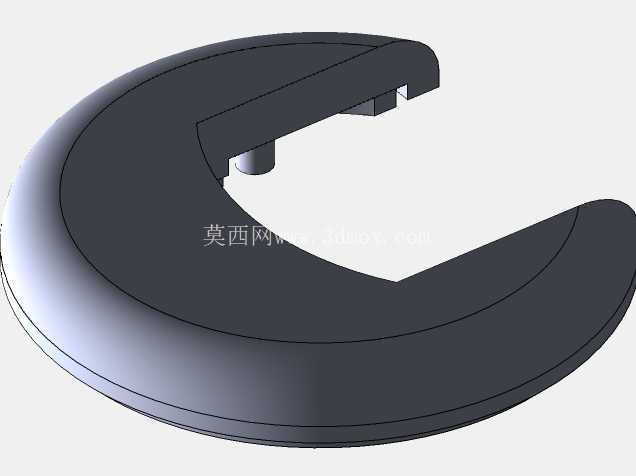

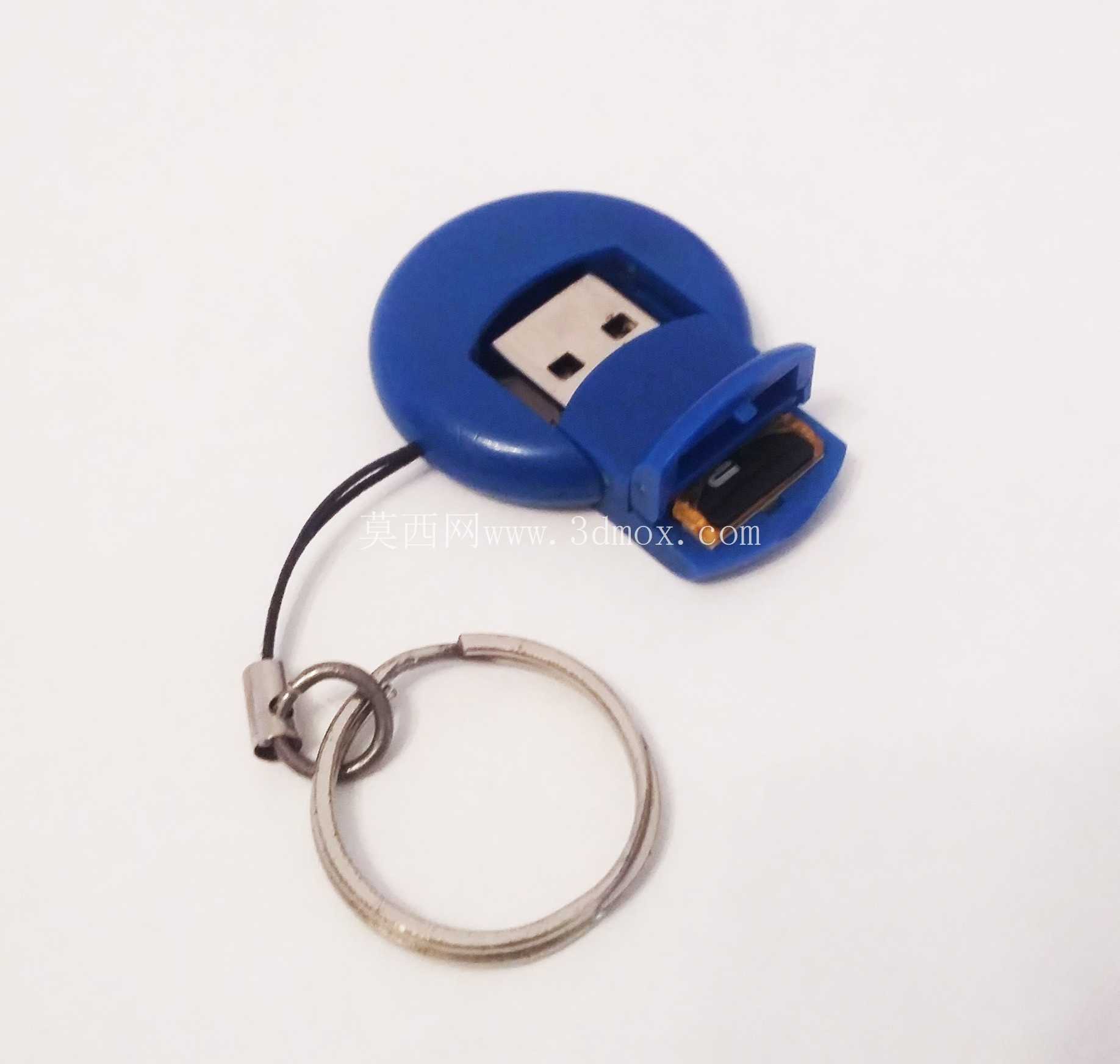

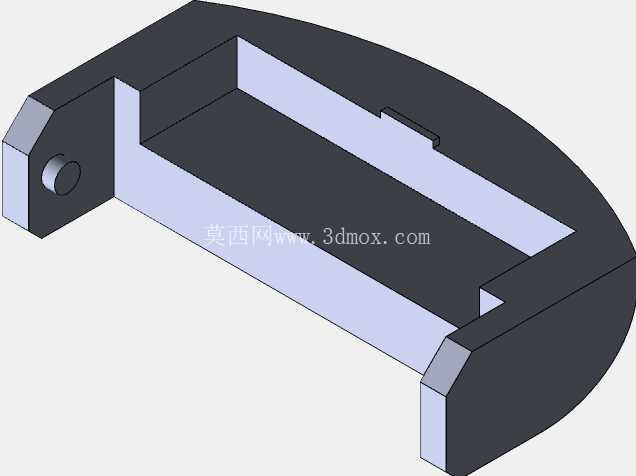

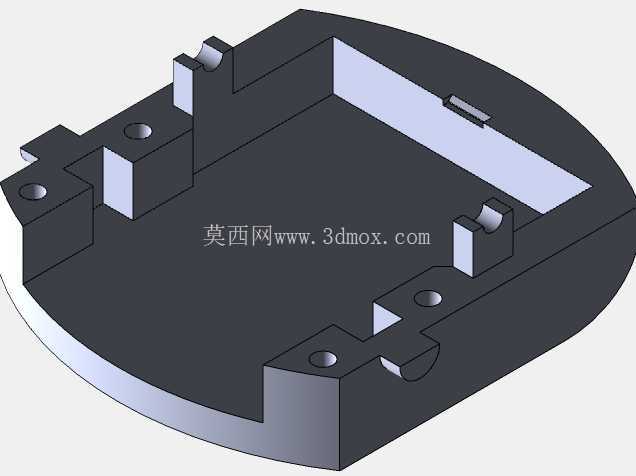

　　内部存储模块采用微型SD卡作为存储介质，PCB板整体嵌入软胶外壳的预留卡槽内，卡槽的尺寸公差控制在±0.1mm，刚好卡紧PCB板，不需要额外打胶固定，装配时直接压入即可，后期如果存储芯片出现故障，也可以撬开软胶盖体更换，降低了维修成本。USB接口部分的金属弹片外露长度控制在标准USB协议要求的6.5mm，插入电脑USB端口时的插入深度刚好满足接触要求，不会因为插入过深顶坏端口内部结构，也不会因为插入过浅出现接触不良的问题。翻盖闭合时，盖体内部的凸起筋条刚好压在USB接口的金属外壳表面，既可以阻挡灰尘、水汽进入接口缝隙，也能避免日常携带时其他金属物件剐蹭接口弹片，导致弹片变形接触失效。

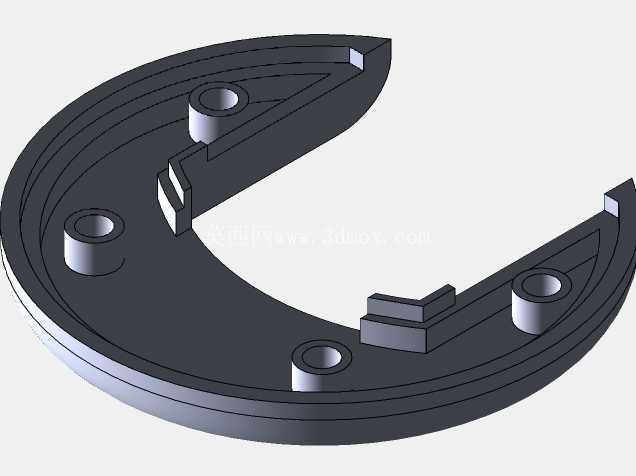

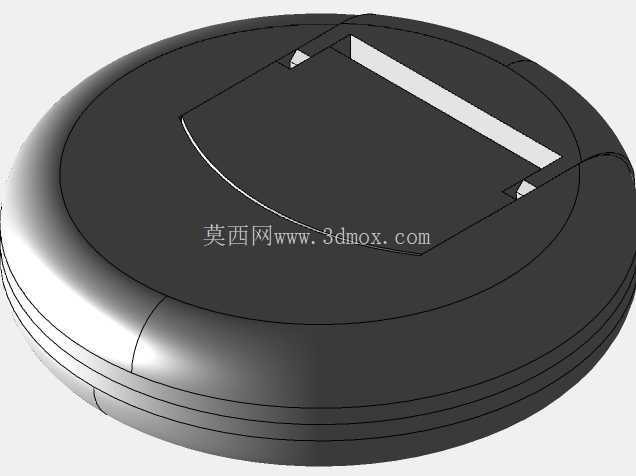

　　整体外形的最大直径控制在35mm，厚度8mm，放在口袋里不会有明显的硌触感，圆形的外轮廓没有尖锐棱角，不会刮蹭衣物或者工具包的面料。设计过程中特意规避了突出的卡扣结构，翻盖的开合依靠软胶材质本身的形变实现，闭合时的卡紧力通过盖体与主体的过盈配合实现，过盈量控制在0.3mm，开合时的手感力度适中，不需要刻意用力就能打开或者闭合，长期使用也不会因为磨损导致卡紧力下降。考虑到工业现场可能存在的油污、少量溅水场景，软胶外壳的合模缝都设置在侧面非接触位置，闭合状态下可以达到IP42的防护等级，日常泼溅的水滴、浮尘不会进入内部损坏电路。

　　钥匙环与软胶挂孔之间增加了一个金属连接扣，连接扣可以360度旋转，挂在钥匙串上的时候不会因为扭转导致软胶挂孔长期受扭转力出现开裂，连接扣的开口做了防脱设计，正常使用不会自行脱开。从安装边界来看，这款U盘插入设备USB端口时，整体突出设备表面的长度只有12mm，在空间狭窄的设备机柜端口上使用时，不会因为突出过长被旁边的线缆或者柜门碰掉，也不会遮挡相邻的其他USB端口，适合在工业控制柜、嵌入式设备、现场调试笔记本等端口密集的场景下使用。结构建模过程中，所有的圆角、壁厚都做了均匀化处理，软胶部分的最小壁厚不小于1.5mm，避免注塑成型时出现缺胶、缩水的问题，金属钥匙环、连接扣都采用标准件，不需要单独开模生产，有效控制了整体的制造成本。翻盖打开后的最大翻转角度控制在120度，插入USB端口时，翻开的盖体不会贴在设备外壳表面，不会挡住端口旁边的指示灯，方便用户观察U盘的读写状态。整体结构没有采用多余的螺丝、卡扣等零散零件，除了内部PCB、金属接口、钥匙环、连接扣之外，其余部分都是一体化软胶成型，装配工序只有三步：压入PCB板、穿入连接扣、挂上钥匙环，装配效率高，适合批量生产。
