微星M2NVMe2280固态硬盘散热马甲结构

　　这套散热结构采用薄型金属片作为导热基体，整体外形严格遵循2280规格M.2固态硬盘的安装边界设计，长度匹配80mm的标准硬盘长度，宽度控制在22mm的标准硬盘宽度范围内，整体厚度控制在极低水平，不会与主板上的显卡插槽、内存插槽、CPU散热塔等周边部件产生安装干涉，能够适配绝大多数消费级主板、工业控制板卡上的M.2安装位，不管是主板正面的原生M.2插槽，还是部分板卡背面的嵌入式M.2安装位，只要预留了对应厚度的安装间隙，都能顺利完成装配。在桌面级DIY装机与工业级嵌入式存储扩展场景中，M.2 NVMe规格固态硬盘凭借远超SATA通道的连续读写性能，已经成为消费级主机、工业控制终端、小型化计算设备的主流存储选型，但高读写负载下NAND颗粒与主控芯片的积热问题，会直接触发硬盘的过热降频机制，轻则导致读写速率腰斩、系统响应卡顿，重则加速存储颗粒老化、提升数据丢失风险，这类2280规格的M.2硬盘散热结构，正是为匹配对应安装空间的热管理需求设计的。

　　设计过程中没有采用常见的卡扣式或者螺丝锁附式固定结构，而是配套了两个小尺寸橡皮筋作为固定件，这种固定方案的优势在于不需要在散热片本体上加工卡扣凸台或者螺丝过孔，能够最大程度保留散热金属片的完整导热面积，同时橡皮筋的弹性张力可以让散热片底面与硬盘表面的颗粒、主控芯片保持均匀的贴合压力，避免硬接触固定方式下因加工公差导致的局部贴合间隙，减少导热路径上的空气热阻，而且这种固定方式不需要在主板或者硬盘上预留额外的锁附结构，适配性更强，拆装也更加便捷，不需要额外的工具就能完成散热片的安装与拆卸。

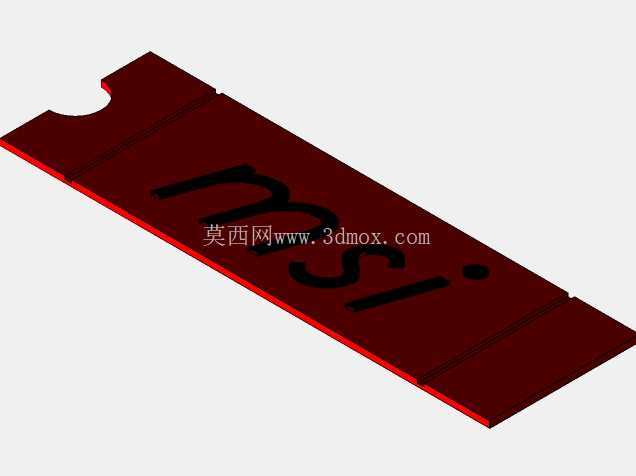

　　这套结构做了两种不同的外观配色方案，一种为黑色基体搭配红色品牌标识，另一种为红色基体搭配黑色品牌标识，两种方案除了表面配色与标识颜色的区别之外，结构尺寸完全一致，能够匹配不同风格的装机配色需求，不管是全黑的低调商务风主机，还是带RGB灯效的电竞风格主机，都能找到适配的外观选项。散热片的表面做了平整化处理，没有设计过于夸张的高耸鳍片结构，一方面是为了控制整体厚度避免安装干涉，另一方面平整的金属表面也能更好地匹配机箱内部的风道流向，当机箱内的散热气流从散热片表面掠过时，能够顺畅带走金属基体传导出来的热量，不会因为突兀的鳍片结构产生局部紊流影响整体散热效率。

　　在实际应用中，这类薄型散热片能够将M.2固态硬盘在满负载读写时的核心温度降低10到15摄氏度左右，足以将硬盘的工作温度控制在合理区间内，避免过热降频的问题，同时因为整体结构简单，没有复杂的活动部件，长期使用也不会出现结构松动、部件失效的问题，可靠性表现优异。在建模过程中，需要严格控制散热片的边缘倒角尺寸，避免锐边在安装过程中划伤硬盘表面的电子元件或者主板PCB，同时要保证散热片与硬盘接触的底面平面度公差，确保导热界面材料能够均匀填充接触面的微观间隙，最大化导热效率，橡皮筋的固定槽位设计在散热片的两端，位置刚好避开硬盘表面的主控芯片与NAND颗粒的排布区域，不会因为橡皮筋的压力导致元件受力损伤，同时槽位的深度要刚好卡住橡皮筋，避免长期使用后橡皮筋出现移位滑脱的问题。
