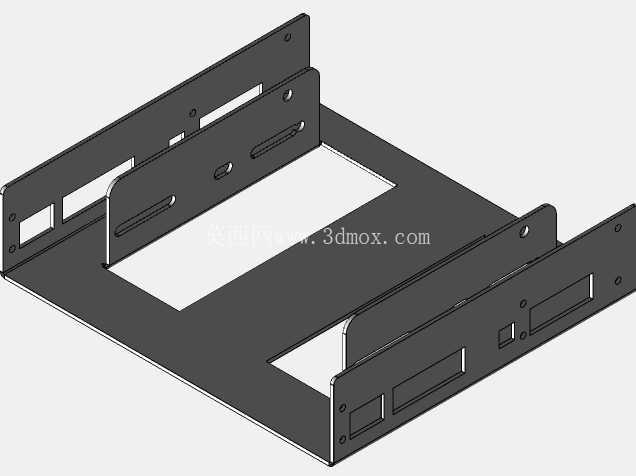

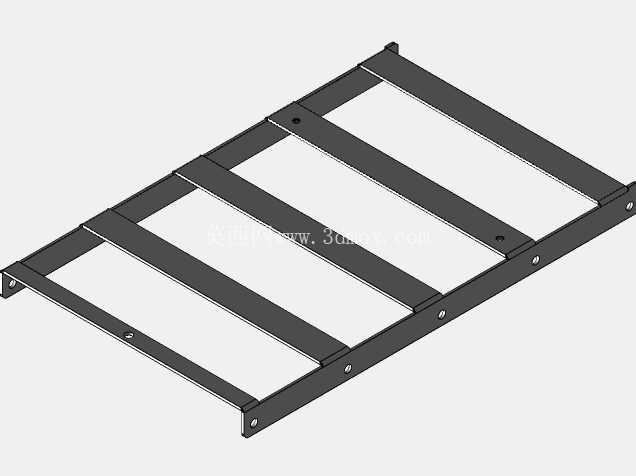

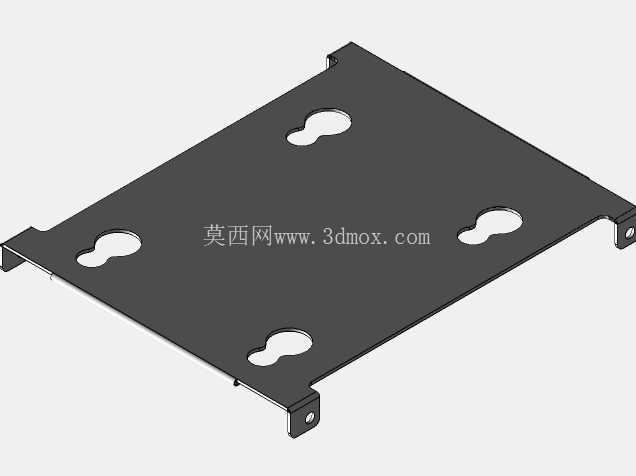

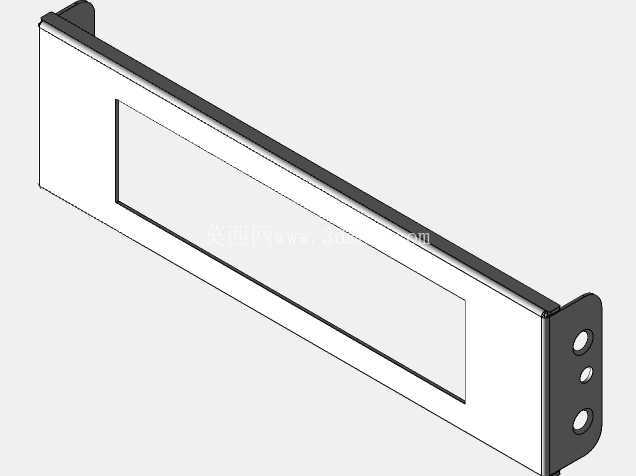

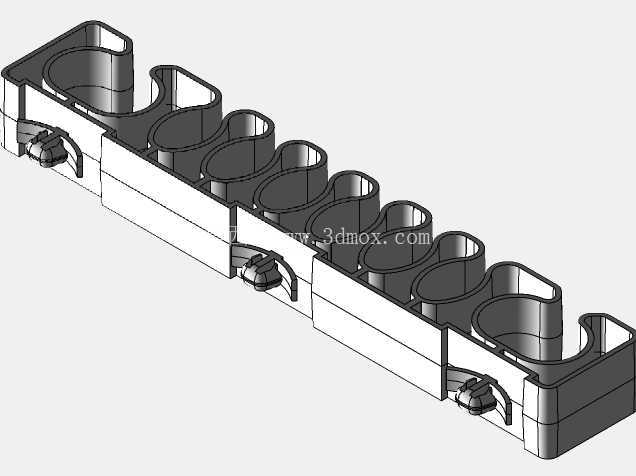

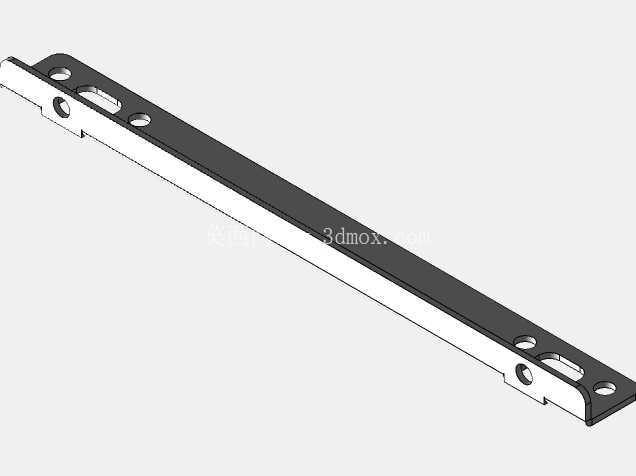

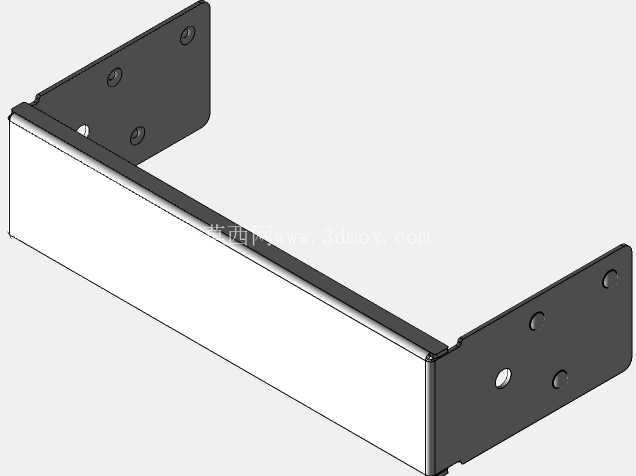

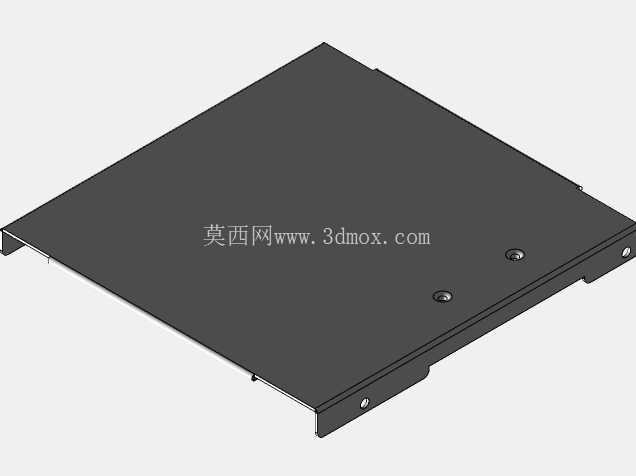

联力全塔式机箱弧形钣金结构件

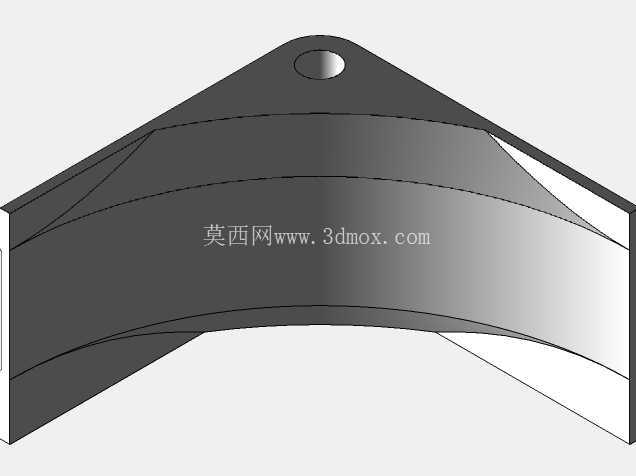

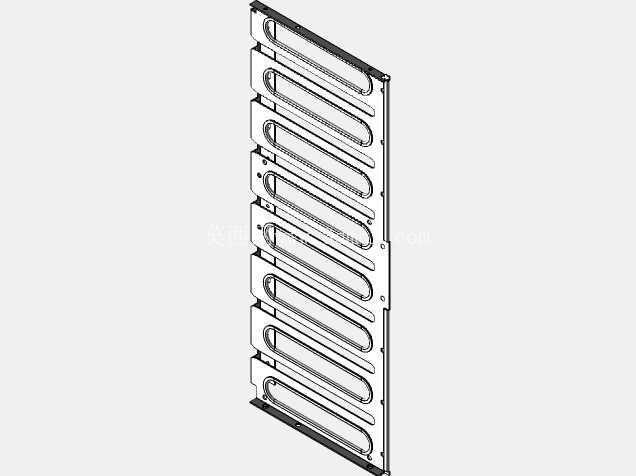

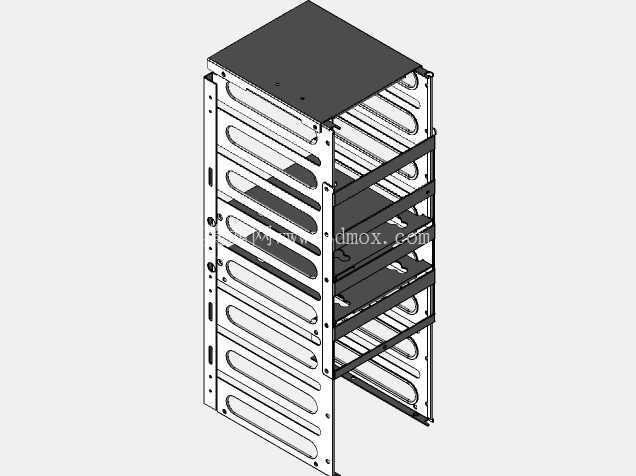

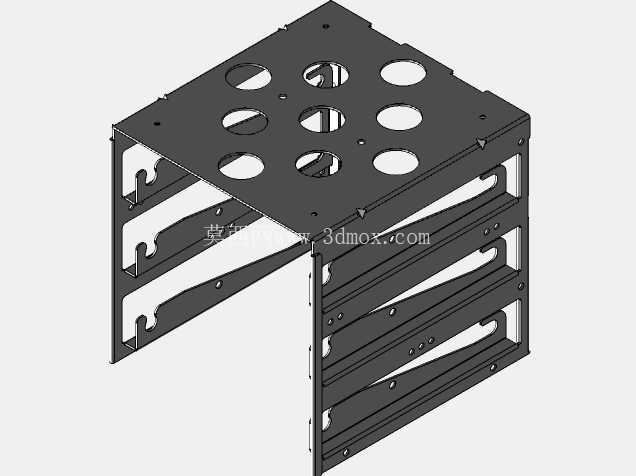

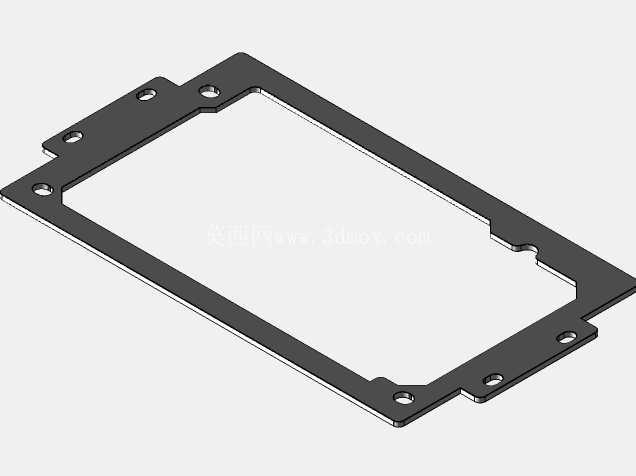

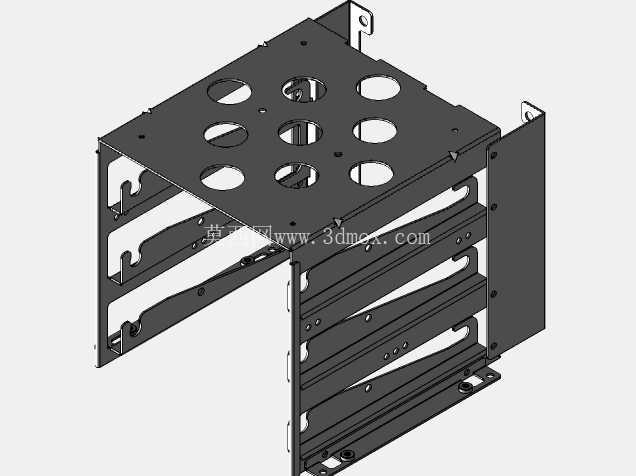

　　做了十几年结构设计，经手的机箱钣金件少说也有上百套，这次拆解复刻的联力全塔机箱弧形外覆钣金，是近几年消费级五金结构里把工艺和外观平衡得比较到位的案例。先从实际应用场景说，全塔式机箱本身面向高端DIY玩家、工作站装机用户，内部要兼容E-ATX主板、360甚至420规格冷排、长尺寸高端显卡，外覆钣金件不只是装饰壳，还要承担结构防护、电磁屏蔽、风道导流的多重作用，这个弧形件位于机箱顶部靠前位置，日常使用时用户视线最容易接触到，同时也是顶部进出风路径的覆盖结构，设计上不能只追求造型忽略实际功能。

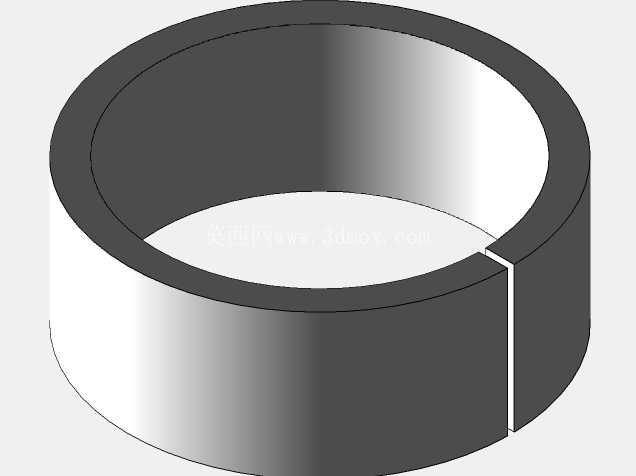

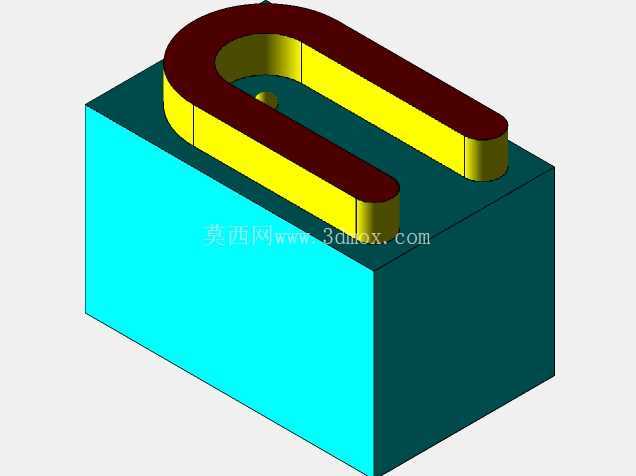

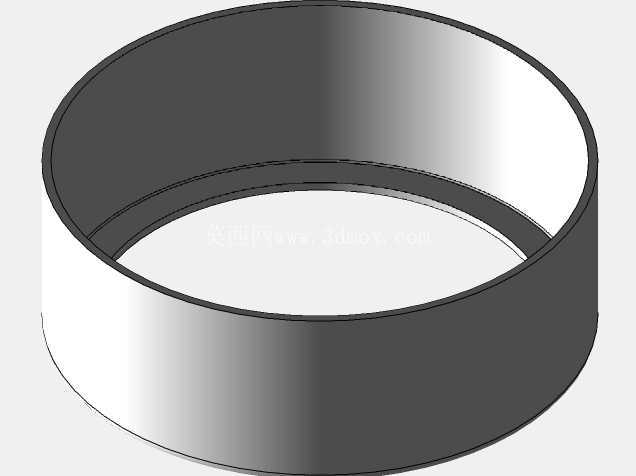

　　从功能特性来看，这个钣金件采用1.2mm厚度的SECC冷轧钢板做基材，表面做细磨砂喷塑处理，抗指纹同时能减少日常剐蹭留下的痕迹，顶部预留的圆形开孔是机箱提手的安装位，边缘做了内卷边处理，用户搬运机箱提握时不会割手，同时卷边结构也提升了钣金件自身的刚性，避免大尺寸薄钢板出现共振异响。弧形曲面不是简单的大半径折弯，是通过分段小角度折弯配合模具压型实现的流畅曲面，曲面弧度刚好贴合机箱顶部的整体轮廓，和相邻的塑料顶盖、金属框架拼接时缝隙能控制在0.3mm以内，不会出现高低差或者缝隙不均的问题。

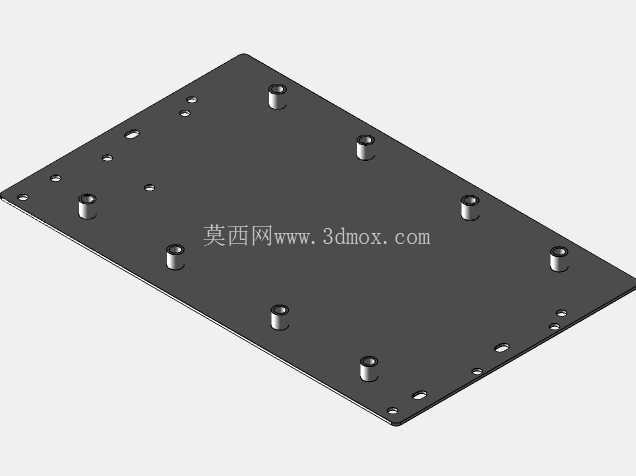

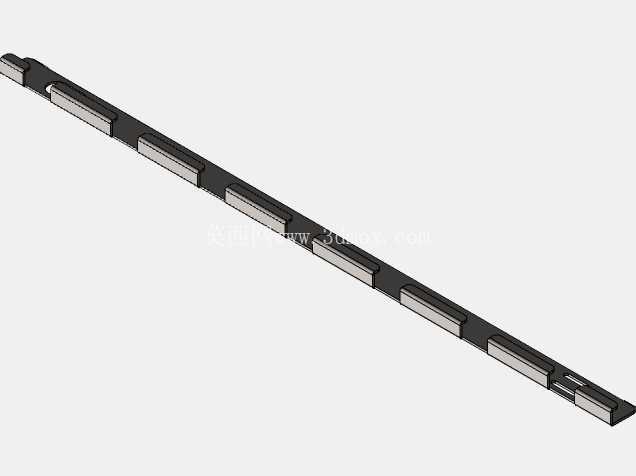

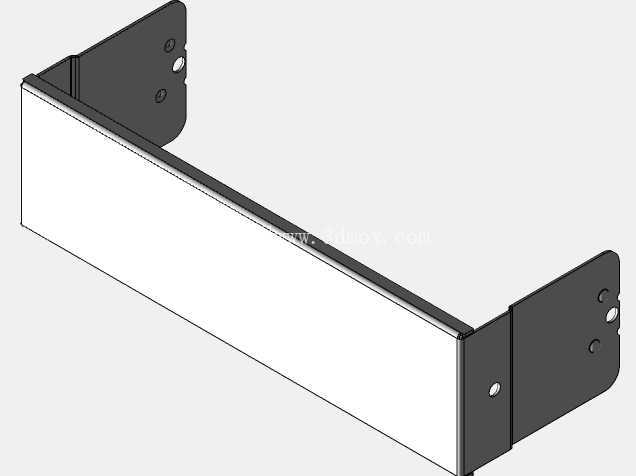

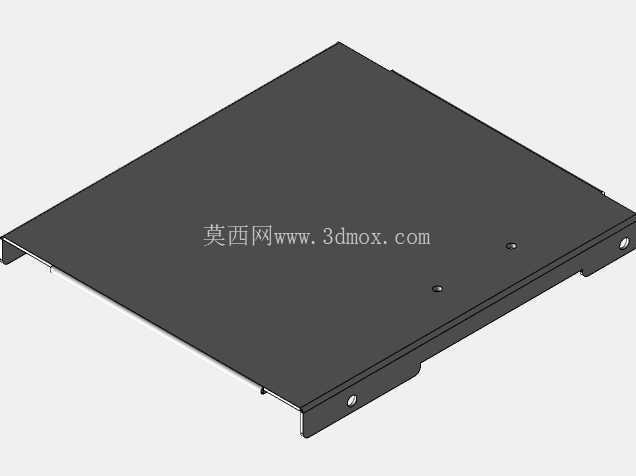

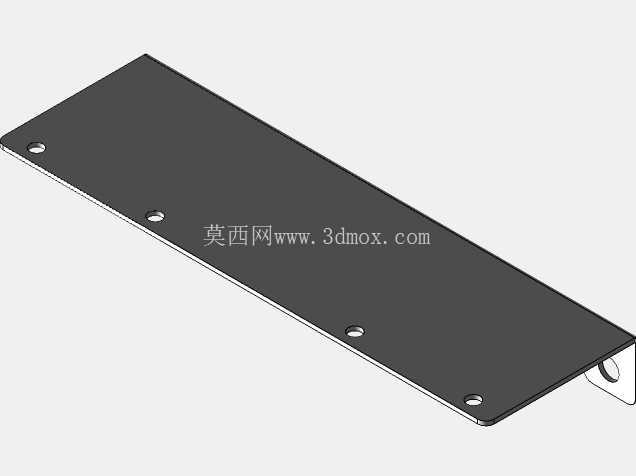

　　设计思路上，这个零件没有采用常见的平板拼接结构，而是用一体化弧形钣金减少拼接缝，一方面提升了外观的整体性，另一方面减少了拼接位置的电磁泄漏点，不需要额外在拼接位置贴导电泡棉就能满足EMC屏蔽要求。零件边缘的折弯边做了15度的内倾角度，和机箱框架装配时能形成导向斜面，组装时不需要反复对位就能卡入安装位，降低生产线的装配难度。钣金背面预留了三个定位卡扣柱和两个螺丝安装孔，卡扣柱先卡入框架的对应方孔做预固定，再用两颗M3螺丝锁紧，装配后不会出现松动移位，同时拆卸维护时也不需要拆太多周边零件就能单独取下这个钣金件。

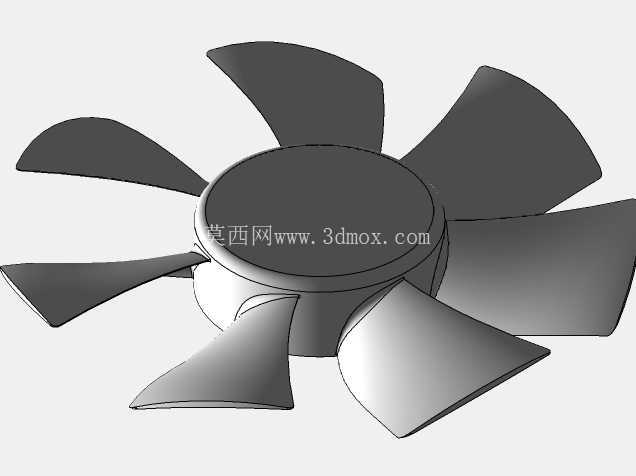

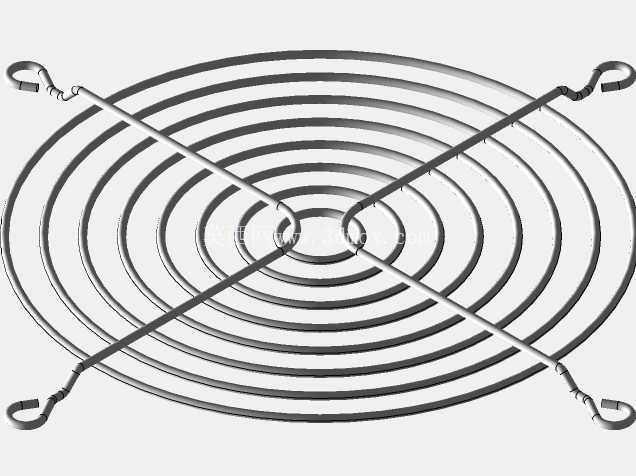

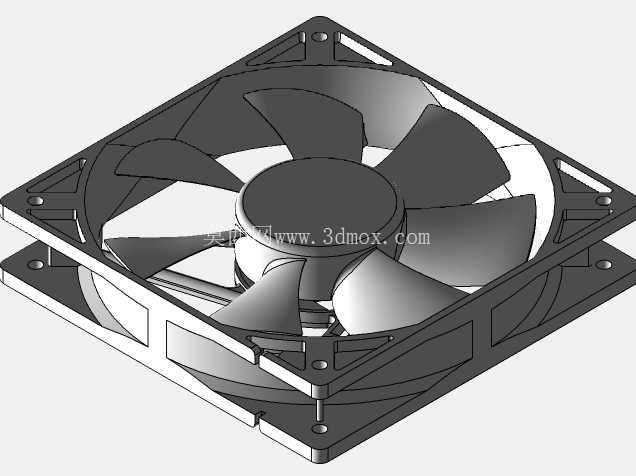

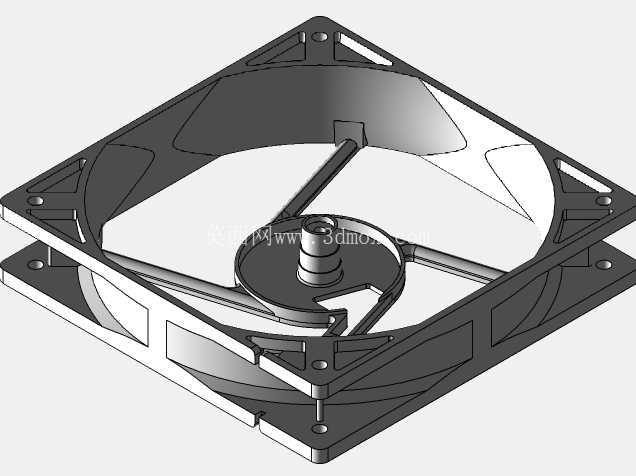

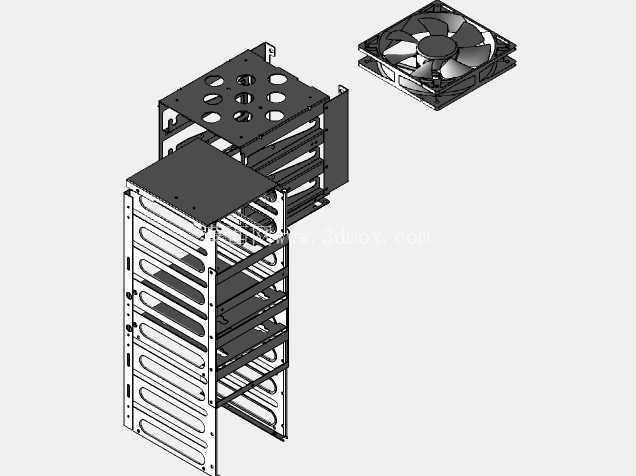

　　说到安装边界和尺寸，这个零件整体横向宽度匹配全塔机箱230mm的上部宽度，纵向深度185mm，弧形最高点距离安装基准面的高度是42mm，不会超出机箱整体的宽度轮廓，安装后和顶部的USB、音频接口面板保持8mm的安全间隙，不会干涉接口插拔。零件底部的折弯边距离机箱内部冷排安装位有12mm的间隙，不会影响冷排的散热鳍片进风，同时弧形曲面的导风作用能把顶部风扇排出的气流顺着曲面导向机箱后侧，减少气流在顶盖位置的紊流，一定程度上能降低散热时的风噪。

　　从工艺实现角度看，这个钣金件的展开图在折弯前需要精准计算每一段折弯线的位置，尤其是弧形段的分段折弯补偿量，每一段10mm宽度的折弯单元补偿值误差不能超过0.05mm，否则最终拼接出来的曲面会出现折线感，达不到流畅的外观效果。压型位置的提手开孔做了翻边处理，翻边高度3mm，既提升了开孔位置的刚性，也避免提手安装后钣金边缘割伤提手的塑胶护套。零件所有的外露边缘都做了去毛刺处理，喷塑层厚度控制在60-80μm，附着力达到国标0级要求，长期使用不会出现掉漆或者涂层脱落的问题。

　　实际装机测试的时候，这个钣金件安装后和周边零件的贴合度很好，用力按压曲面位置不会出现明显的形变，也没有因为钣金太薄产生的共振噪音，电磁屏蔽测试时，这个位置的辐射泄漏量比平板拼接结构低12dB左右，完全符合消费级电子产品的屏蔽要求。对于做机箱结构设计的同行来说，这个零件的设计思路很有参考价值，就是在外观造型升级的同时，没有牺牲结构强度、装配便利性和散热性能，反而通过结构优化同时提升了多方面的表现，不是那种为了造型牺牲实用性的花架子设计。
