兄弟MFC1810多功能激光一体机结构建模

　　日常办公场景里，桌面级多功能激光一体机是中小微企业、个体商户、基层办公点最常用的文印载体，兄弟MFC1810作为入门级黑白激光多功能设备，集成打印、扫描、复印、传真四类核心功能，在10人以内的小型办公场景中，能够替代多台单功能设备，大幅压缩桌面占用空间，降低多设备采购与布线的冗余成本。做这款设备的三维建模时，首先要考虑的是桌面安装的边界约束：这类设备通常放置在标准办公桌面，台面深度多为600mm，因此设备的进深尺寸必须控制在合理范围，避免突出台面造成磕碰，同时要预留出前方出纸托盘的展开空间、后方电源线与数据线的弯折半径，以及上方扫描盖板的开合操作空间，不能出现安装后盖板无法完全抬起、出纸与桌面边缘干涉的问题。

　　从功能结构来看，这款设备的核心模块分为几个独立又联动的部分：最上方是扫描单元，包含平板扫描台与可翻开的盖板，建模时要还原盖板的铰接转动结构，保证开合角度能够达到日常放置厚书本、装订文档的需求，同时扫描台的玻璃安装位要做限位结构，还原实际装配时的定位台阶；中部是机身主体，内置硒鼓仓、激光打印单元、走纸通道，硒鼓仓的前开式门体要做卡扣与转动限位，还原日常更换耗材时的开门角度，避免门体打开后与桌面放置的键盘、文件架产生碰撞；下部是进纸单元，包含可抽拉的进纸盒与前方的手动进纸槽，进纸盒的抽拉行程要做限位，模拟实际抽拉装纸的活动范围，手动进纸槽的展开角度也要符合单页进纸的操作需求，避免进纸时纸张弯折卡滞。

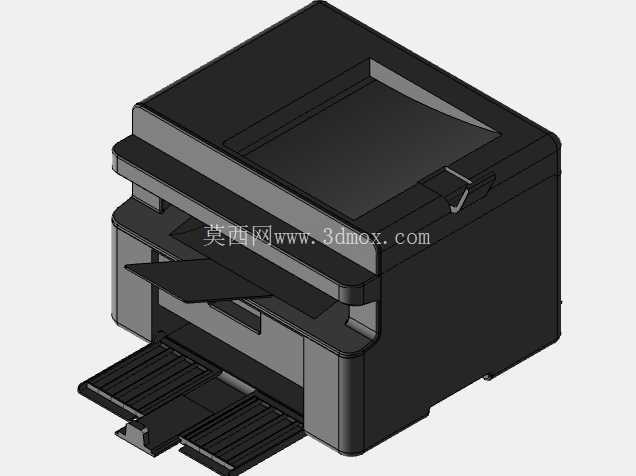

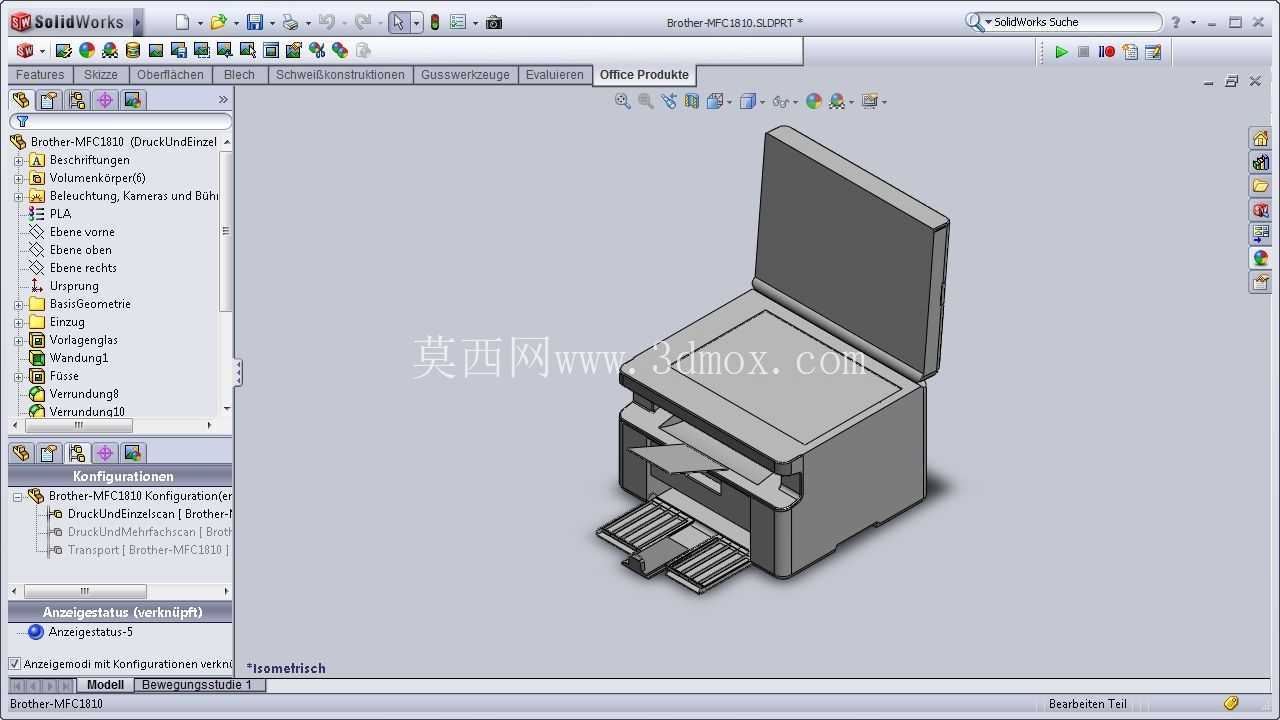

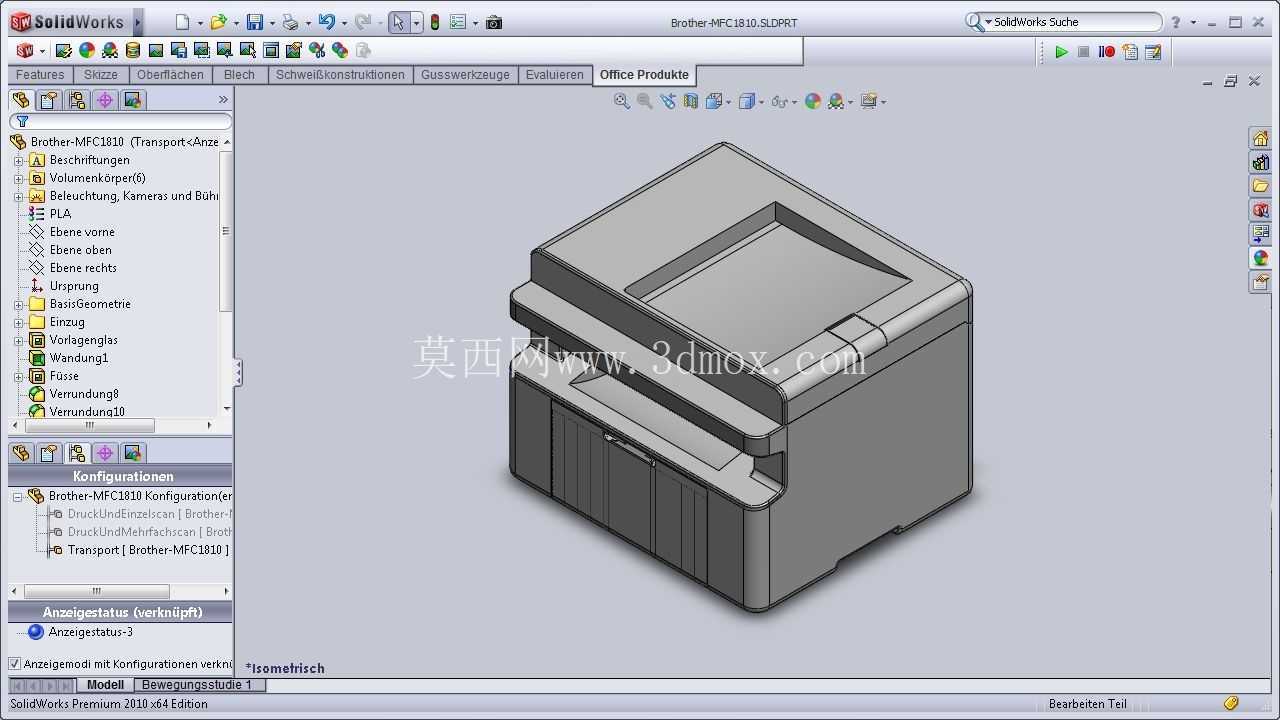

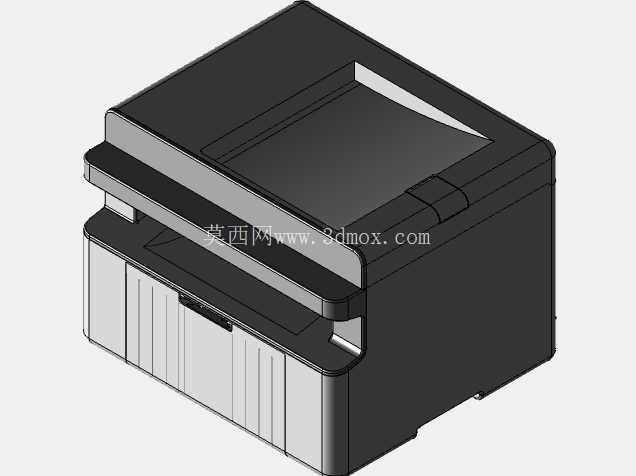

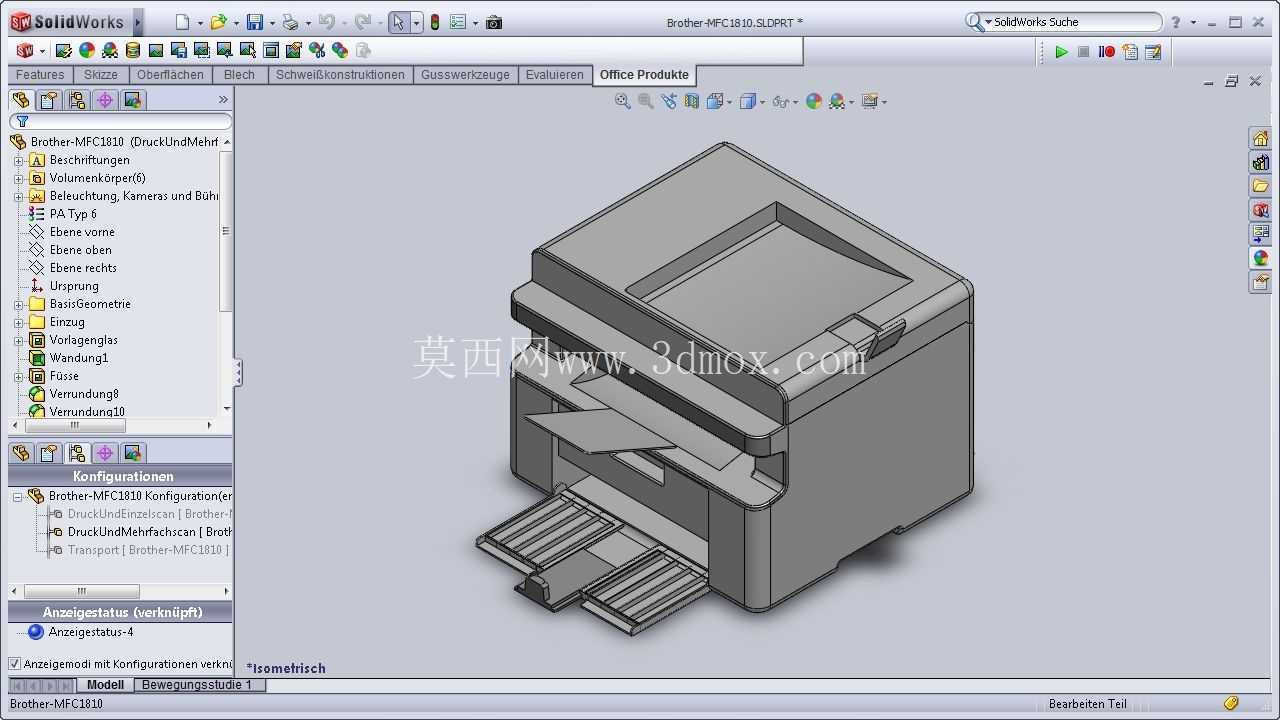

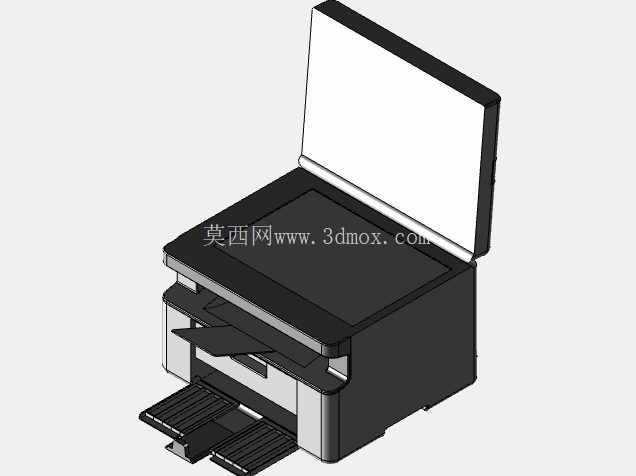

　　建模过程中对活动部件的处理，完全参考实机的运动逻辑：出纸托盘的折叠展开结构、扫描盖板的铰接转动、硒鼓仓门的开合、进纸盒的抽拉，都保留了合理的运动间隙，没有出现结构干涉的问题。三种配置的建模差异，主要对应不同使用场景下的配件状态：第一种是设备完全闭合的收纳状态，所有活动部件都收回到机身内部，对应设备闲置、搬运时的形态；第二种是出纸托盘展开、进纸盒拉出的工作就绪状态，对应日常持续打印的使用形态；第三种是硒鼓仓门打开、扫描盖板抬起的维护状态，对应更换耗材、清理扫描台的操作形态。

　　从结构设计的合理性来看，这款设备的外形做了大量的圆角过渡处理，一方面是注塑件生产时的脱模需求，另一方面也能避免日常使用时的尖锐边角磕碰伤人，机身的加强筋布局都隐藏在外壳内部，既保证了塑料外壳的结构强度，不会因为日常按压、搬动出现形变，又不会破坏外观的整体性。走纸通道的弧度设计经过反复校核，从进纸辊到定影单元再到出纸辊的路径，完全匹配A4幅面纸张的弯曲半径，避免纸张在走纸过程中出现褶皱、卡滞的问题，扫描单元与打印单元的定位基准做了统一，保证复印、扫描时的文档对位精度，不会出现扫描图像歪斜、复印内容偏移的问题。

　　在实际的工程应用中，这类办公设备的三维模型除了用于设备本身的结构迭代、配件开模之外，还可以用于办公空间的布局规划：在做小型办公室、政务服务窗口、校园打印点的三维布局设计时，可以直接调用这类精准的设备模型，模拟桌面设备摆放、人员操作空间预留、走线布局的实际效果，避免出现空间预留不足、设备摆放后操作动线不畅的问题。建模时对设备接口位置的还原也很重要，电源接口与USB数据接口都设置在机身背部的凹槽内，既不会突出机身影响靠墙摆放，又能预留出插头的插拔空间，不会出现插头插好后设备无法贴墙放置的问题。机身底部的四个支撑脚垫位置也做了精准还原，保证设备放置在桌面时的水平度，避免因为脚垫高度不一致导致设备晃动、打印时出现异响移位的问题。
