符合API650规范的立式常压储液罐体结构

　　在石油炼化、化工生产、粮油储运、市政水处理等多个工业领域，常压立式储罐都是应用范围极广的静设备类型，这类设备通常用于存储常温常压下饱和蒸气压较低的液态介质，从生产环节的中间缓存、成品暂存到物料周转环节的长期存储，都能看到这类设备的身影。不同于承压储罐需要严格遵循压力容器相关设计规范，常压储罐的设计核心是在满足介质存储需求、结构稳定性的前提下，尽可能平衡建造成本与长期运行可靠性，而API650作为焊接石油储罐的通用设计规范，是目前全球范围内常压立式钢制储罐设计、制造、安装领域应用最广泛的标准依据，这套规范对罐体材料选型、壁厚计算、焊缝设计、附件配置、抗风抗震验算都给出了明确的工程指引，能有效保障储罐在全生命周期内的运行安全。

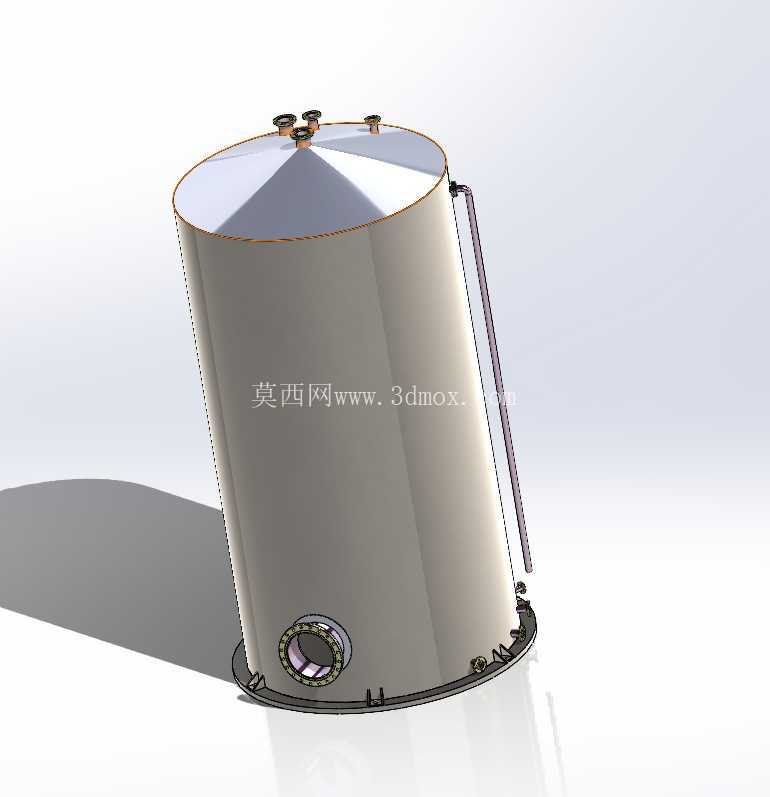

　　从结构设计逻辑来看，这类立式常压罐采用等直径圆柱形筒体搭配锥顶的结构形式，是经过数十年工程验证的最优构型：圆柱形筒体在内部液态介质静压力作用下，筒壁环向受力均匀，相比方形、矩形等构型不存在应力集中的直角区域，材料利用效率最高；锥顶结构一方面可以实现罐顶雨水、积雪的自然滑落，避免罐顶长期积水造成的腐蚀问题，另一方面锥顶的自支撑结构不需要在罐内额外设置大量支撑构件，既减少了罐内构件的焊接工作量，也避免了内部支撑对介质存储、罐内检修作业的干扰。罐顶预留的多个开孔，分别对应不同的功能需求：尺寸稍大的开孔用于安装呼吸阀，平衡罐内压力，避免介质进出过程中罐内出现超压或真空工况；其余小尺寸开孔可根据实际使用需求配置液位计接口、温度检测接口、检修人孔或者介质采样口，所有开孔位置都做了补强圈结构设计，抵消开孔造成的筒体局部强度削弱，避免应力集中带来的结构失效风险。

　　罐体下部侧壁设置的大口径法兰接口，是储罐的主要出料接口，接口位置靠近罐底，能最大限度降低罐内残余介质的存量，减少清罐作业时的介质残留；接口采用标准法兰连接形式，方便和下游输送管道、泵组进行快速对接，法兰的密封面形式、螺栓孔分布都遵循通用管道法兰标准，现场安装时不需要额外做非标适配。罐体外侧沿筒壁敷设的竖直管道，是罐顶的爬梯配套护笼结构？不对，仔细看结构是外置的液位计连通管？不，实际工程中这类竖直结构也可以是罐壁的直爬梯护笼，供检修人员从罐底平台攀爬至罐顶开展巡检、维护作业，爬梯和罐壁之间采用均匀分布的连接件固定，避免爬梯在风载荷作用下出现晃动，连接件的间距经过严格验算，既保证连接强度，也不会对罐壁局部造成过大的附加载荷。罐底采用带边缘板的平底结构，边缘板厚度比中幅板稍厚，因为罐壁和罐底连接的角焊缝位置是应力集中最明显的区域，介质静压力、罐壁自重、风载倾覆力矩都会在这个位置产生叠加应力，加厚边缘板能有效提升该区域的结构强度，罐底边缘还设置了一圈地脚螺栓固定结构，用于将整个罐体固定在混凝土基础上，抵抗风载荷、地震载荷带来的倾覆力矩，保障极端工况下的设备稳定性。

　　在安装边界方面，这类储罐的安装对基础平整度有明确要求，混凝土基础的水平度偏差需要控制在规范允许范围内，避免罐体安装后出现倾斜，造成局部筒壁受力不均；罐底和基础之间通常会铺设沥青砂垫层，一方面起到防腐作用，隔绝土壤中的腐蚀介质接触罐底钢板，另一方面也可以补偿基础的微小不均匀沉降，避免罐底出现局部悬空。设计过程中需要根据存储介质的密度、罐体的设计高度逐圈计算筒壁的钢板厚度，从罐底到罐顶筒壁厚度可以逐步减薄，因为越靠近罐顶，介质静压力越小，这样的变壁厚设计能在满足强度要求的前提下减少钢材用量，降低整体制造成本。同时设计时还要充分考虑现场的风载荷、雪载荷、地震烈度等自然条件，对罐壁的抗风圈、加强圈进行合理配置，避免高径比较大的储罐在强风环境下出现筒壁失稳变形。另外，罐壁外侧通常会根据存储介质的特性配置防腐涂层或者保温层，如果存储的是易挥发介质，还可以在锥顶内侧配置防挥发的内浮盘结构，不过本次呈现的是基础构型的常压罐结构，预留了足够的附件安装接口，设计人员可以根据实际项目的介质特性、工况需求灵活配置对应的附属构件，不需要对主体结构做大幅修改，能有效缩短非标储罐的设计周期，减少建模过程中的重复工作量。
