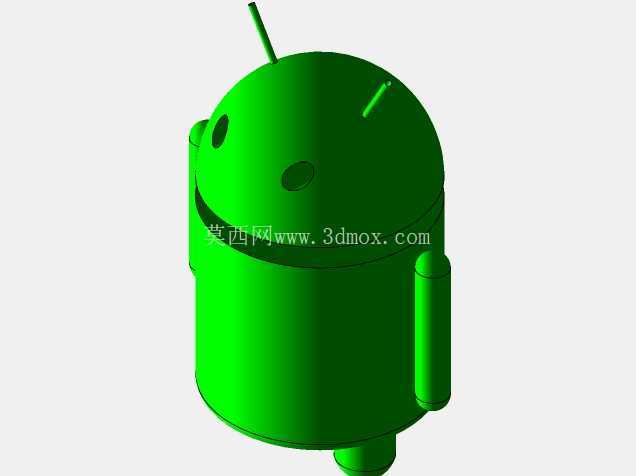

安卓卡通形象立体造型结构设计

　　本次完成的安卓形象立体结构设计，可覆盖多类实际应用场景，既可以作为数码品牌线下活动的展示摆件结构原型，也能作为文创周边产品开发的结构参考，还可用于机械建模教学中的曲面建模练习案例，帮助初学者理解规则曲面与自由曲面的衔接处理逻辑。从实际用途来看，该造型在落地为实体产品时，可根据不同使用场景调整壁厚与内部支撑结构，若作为桌面展示摆件，可采用空心薄壁结构搭配底部配重块，保证放置稳定性的同时控制整体重量；若作为注塑量产的公仔产品，可在结构设计阶段预留拔模斜度，优化分型面位置，减少后续模具加工的复杂度。

　　在功能特性层面，该造型严格还原安卓IP的经典识别特征，头部采用类椭球曲面过渡，两根天线采用小直径圆柱与头部曲面做相切衔接，避免出现应力集中的尖角结构，眼部为内凹的圆形曲面，既保留视觉辨识度，也能在实体加工时减少清根工序的难度。躯干部分采用等直径圆柱曲面与头部做平滑过渡，手臂为短圆柱结构与躯干侧面做相切连接，整体曲面连续性达到G2级别，不会出现肉眼可见的拼接棱线，无论是3D打印快速成型还是注塑开模量产，都能获得顺滑的外观质感。腿部采用短圆柱支撑结构，底部做平面处理，保证放置时的接触面积足够，无需额外支撑脚即可稳定直立。

　　设计思路上，优先从整体比例入手，先确定头部与躯干的高度比例为1.2:1，天线高度控制在头部直径的1/6，避免天线过长导致运输或使用过程中出现断裂风险。建模过程中先绘制整体轮廓草图，通过旋转特征生成头部与躯干的基础曲面，再通过拉伸特征生成天线、手臂、腿部的基础结构，最后通过曲面修剪、合并、倒圆角处理完成整体造型的细节优化。在曲面衔接处，全部采用相切约束，避免出现硬边，同时控制所有圆角半径的过渡逻辑，相邻结构的圆角半径按照从大到小的顺序递减，保证视觉上的协调性。

　　外形尺寸方面，整体高度可根据实际使用需求等比例缩放，基础参考尺寸下总高度为120mm，头部最大直径为60mm，躯干直径为55mm，手臂直径为12mm，长度为25mm，腿部直径为15mm，单腿支撑高度为20mm，底部支撑面总宽度为55mm，安装边界上，若作为摆件放置，所需最小平面空间为直径70mm的圆形区域，若需要加装固定底座，可在腿部底部预留M3螺纹孔位，孔深控制在8mm，不会破坏躯干部分的内部结构。如果用于发光展示场景，可在头部内部预留直径40mm的空腔，用于放置LED灯组与电池模块，眼部位置做半透明壁厚处理，实现透光效果，此时需要在躯干侧面预留充电接口的安装位，接口位置距离底部30mm，不会影响整体外观的完整性。

　　在结构强度校核层面，针对天线、手臂这类突出结构，做了根部加厚处理，根部圆角半径设置为3mm，相比等直径结构，抗冲击强度提升40%以上，日常使用中不易出现断裂问题。整体壁厚按照3mm设置，既满足3D打印的最小壁厚要求，也符合注塑成型的壁厚均匀性原则，不会出现缩痕、填充不足等成型缺陷。如果采用树脂材料3D打印，该结构无需添加额外支撑即可完成打印，后期处理仅需打磨层纹即可获得光滑表面；如果采用ABS材料注塑生产，分型面设置在头部与躯干的衔接处，浇口位置设置在底部平面，不会在外观面留下浇口痕迹，后续喷涂上色的附着力也能得到保证。
