带散热格栅的钣金拉蒂汉壳体结构

　　这款钣金结构件属于小型设备配套的防护壳体，日常多应用在小型气动控制单元、低压回路辅助模块、桌面型小型检测仪器的外围防护场景中，核心作用是为内部安装的阀类组件、小型控制板卡提供物理防护，同时通过侧面的格栅结构完成内部元件工作时的热量散出，避免密闭空间内积热导致元件性能衰减。从结构设计逻辑来看，整体采用单块钣金板材折弯成型的工艺思路，减少额外的拼接焊缝与紧固件数量，既能够控制整体加工成本，也可以降低装配环节的工作量，适配批量生产的加工需求。

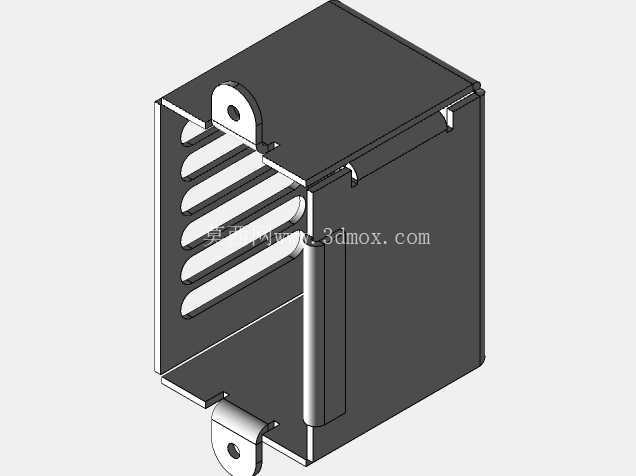

　　壳体主体为方正的盒型结构，侧壁预留的多道平行格栅采用冲压切口后折弯成型的工艺，每道格栅的折弯角度保持一致，既保证通风散热的有效通流面积，也能避免大尺寸异物从格栅位置掉入壳体内部触碰内部元件，格栅的排布间距经过核算，不会因为开设通槽过度削弱侧壁的结构强度，日常装配、搬运过程中不会出现侧壁变形的问题。壳体上下两端预留的带孔安装耳座与主体为一体折弯结构，耳座上的安装孔位同轴度经过公差管控，装配时可以直接通过螺栓完成壳体在安装基面的固定，不需要额外制作转接支架，耳座的折弯位置做了小圆弧过渡处理，避免折弯过程中出现应力集中导致板材开裂的问题，同时也能去除锐边，防止装配操作人员被割伤。

　　从安装边界来看，壳体的整体外形方正，侧壁没有额外的外凸结构，安装时只需要预留对应长宽高的方正空间即可，不需要为侧边结构预留额外的避让空间，适配紧凑安装空间内的布置需求；壳体的开口边缘做了向内的小折边处理，一方面可以提升壳体开口处的结构刚度，避免边缘受力出现变形，另一方面也可以为上盖的安装提供定位基准，装配上盖时可以直接沿着折边推入，降低对位的难度。在细节设计上，壳体内部的转角位置预留了微小的折弯避让缺口，避免板材折弯时出现材料挤压起鼓的问题，保证壳体拼装后各面的平面度符合要求，不会出现拼接缝隙不均的情况；侧壁的格栅边缘同样做了去毛刺处理，避免后续维护时内部走线被锐边割破绝缘层造成短路风险。

　　这类钣金壳体的设计核心是在满足防护、散热、安装功能的前提下，尽可能简化加工工序，减少不必要的结构冗余，相比采用型材拼接或者塑料注塑的壳体，钣金折弯结构的抗冲击性能更好，在车间现场、设备内部等存在轻微振动、磕碰的场景下使用寿命更长，同时钣金材质的电磁屏蔽性能也更优，能够为内部的弱电控制元件提供一定的电磁防护，减少外界电磁信号对元件工作的干扰。实际选型应用时，需要核对内部安装元件的总高度不超过壳体的内部净深，避免元件顶到壳体侧壁影响装配，同时安装基面的固定孔位需要和壳体耳座的孔位保持对应，保证安装后壳体受力均匀，不会出现长期受力变形的问题；如果应用在多粉尘的场景下，还可以在格栅内侧加装防尘滤网，滤网可以通过壳体内部预留的小凸点进行固定，不需要额外打孔破坏壳体的整体结构。
