紧凑型SFF立式ITX设备金属保护外壳结构

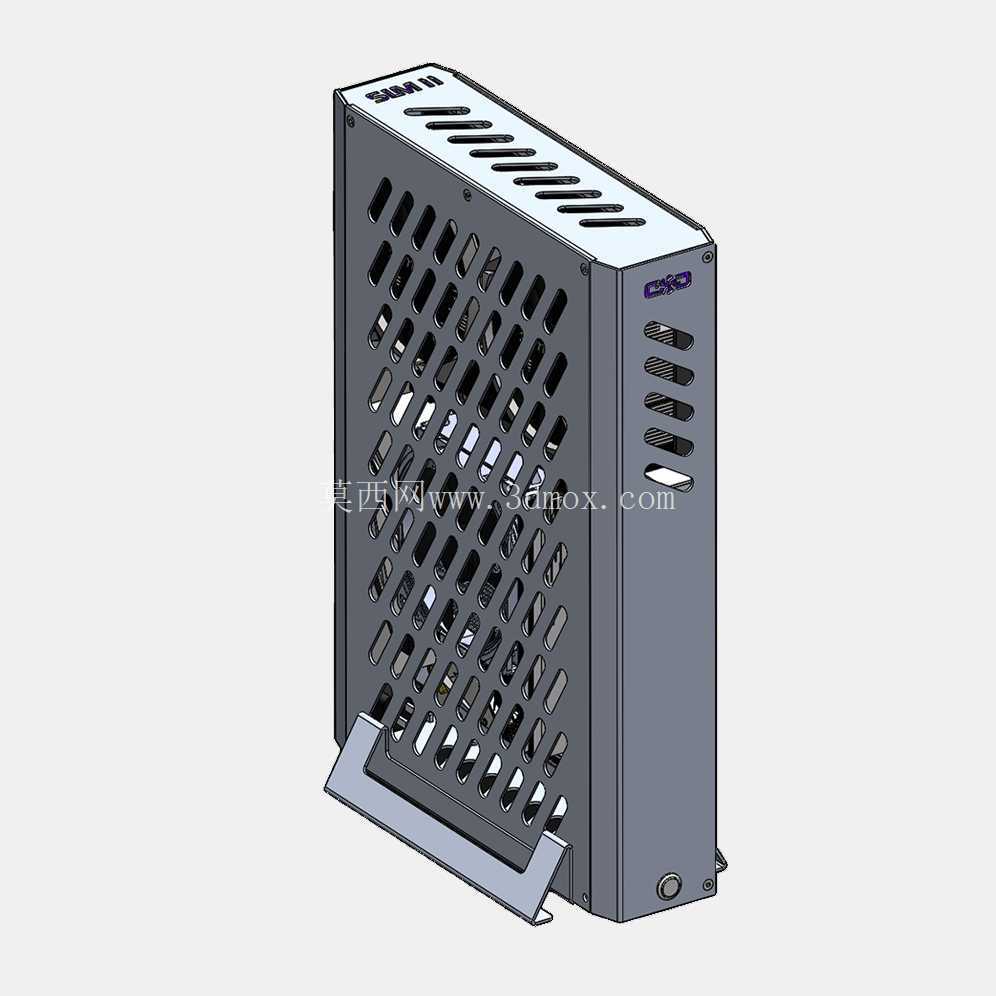

　　这款紧凑型立式设备保护壳体，主要面向小体积计算硬件的集成安装场景，常见于桌面级边缘计算节点、迷你工作站、嵌入式控制终端的硬件防护需求，在工业现场的小型控制柜旁、桌面办公区的紧凑型工位、甚至是定制化小型服务器部署场景中都能适配，解决小体积硬件安装时的防护、散热与规整布线需求。从结构设计来看，壳体采用立式窄边布局，底部带有翻折式一体支撑脚，无需额外安装支架即可稳定直立放置，支撑脚的翻折角度经过受力校核，放置时整机重心落在支撑面中心区域，即便受到桌面轻度磕碰也不会出现侧翻问题，同时支撑脚与壳体主体的衔接处做了圆弧过渡，避免锐边划伤安装人员手部。

　　壳体的散热结构做了分区设计，顶面排布长条形通风格栅，对应内部硬件的顶部出风路径，减少热风在壳体内部的滞留；侧面则采用矩阵式菱形通风孔阵列，孔位的排布密度经过通风量计算，在保证壳体结构强度的前提下最大化通风面积，同时菱形孔的冲压方向做了统一导向，可避免外部液体飞溅直接进入壳体内部，兼顾通风与基础防泼溅能力。壳体侧面预留了多组接口对位槽位，槽位的开孔尺寸与常见的外置接口挡板公差匹配，安装时无需二次修锉即可对位，接口槽旁设计了嵌入式的固定卡扣位，可直接固定标准接口挡板，减少额外螺丝的使用。

　　壳体的侧边做了折边咬合结构，组装时可通过折边的卡扣定位先完成壳体的预固定，再通过底部的隐藏式螺丝完成最终锁紧，既保证了壳体的拼接强度，又避免螺丝外露影响外观整洁度。从安装边界来看，壳体的内部净空尺寸适配标准17*17cm规格的ITX版型硬件，内部预留的硬件安装高度可兼容薄型散热模块与低高度扩展配件，安装时硬件通过底部的铜柱定位固定，铜柱的安装孔位做了通用化设计，可适配不同品牌同规格硬件的固定孔距，无需额外打孔即可完成安装。壳体的外部宽度控制在极小范围内，放置时占用桌面面积极小，可直接放置在显示器旁、设备机架的空余槽位甚至是桌面置物架的夹层中，适配多种狭小安装空间。

　　壳体的表面处理采用哑光硬质氧化工艺，既提升了金属壳体的耐刮擦能力，又避免表面反光对工作环境造成光干扰，同时氧化层的绝缘特性可避免壳体与内部硬件接触造成短路风险。在布线设计上，壳体的后部预留了走线缺口，可将供电线、信号线从缺口处规整引出，缺口处做了卷边处理，避免线材被锐边割破绝缘层，同时缺口尺寸可适配常规规格的线材插头，无需拆卸插头即可完成穿线操作。壳体的顶部边角做了小圆弧倒角处理，搬运时不会划伤手部，同时倒角尺寸控制在极小范围，不会影响整体的硬朗外观风格。在结构强度方面，壳体的板材厚度经过选型验证，日常搬运、轻度挤压不会出现形变，侧面的通风孔阵列同时起到了加强筋的作用，提升了侧板的抗形变能力，即便在侧板中部施加轻度压力也不会出现凹陷变形，可有效保护内部硬件不受外力挤压损坏。
