RTX3090显卡显存导热固定垫片结构

　　在高端桌面显卡改装与工业级算力设备散热维护场景中，显存颗粒的均热与压力适配一直是容易被忽略的结构细节，尤其是RTX3090、RTX3080T这类采用GDDR6X显存颗粒的板卡，显存颗粒分布在PCB正面核心周围区域，原装散热模组的显存接触面公差、长期使用后的导热垫老化蠕变，都会导致显存局部过热触发降频，甚至在高负载长时间运行场景下出现显存脱焊、算力波动的问题。这款显存垫结构的设计初衷，就是替代传统软性导热垫的厚度公差问题，采用铜或铝合金作为基材，通过精确的轮廓裁切匹配对应型号显卡的显存分布区域，在金属基材两面搭配超薄导热介质，既保证热量快速传导到散热鳍片的均热板上，又能通过刚性基材的厚度一致性，给每一颗显存颗粒提供均匀的压紧力，避免软性导热垫长期压缩后厚度不均导致的部分显存压力不足、接触热阻飙升的问题。

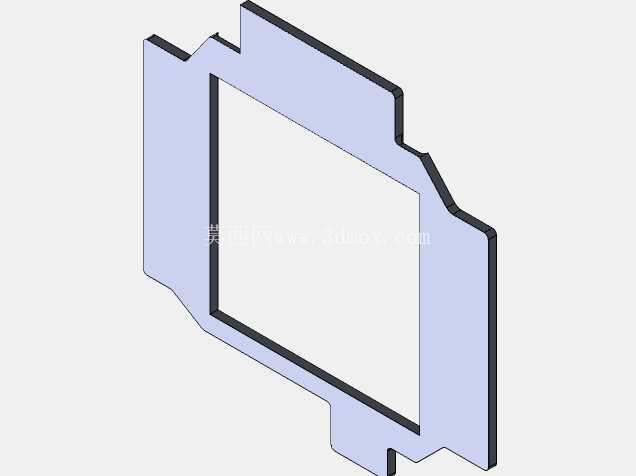

　　从结构设计逻辑来看，这款垫片的外轮廓完全避让了显卡PCB上的电容、电阻贴片元件，以及核心周围的固定螺丝柱、供电模块的凸起结构，安装时不需要对原有散热模组做任何切削打磨，只需要替换原有显存位置的软性导热垫即可完成装配。垫片的内框尺寸完全匹配显卡核心的外围边界，不会与GPU核心的金属保护盖产生干涉，同时边缘做了0.2mm的倒角处理，避免安装时刮伤PCB表面的阻焊层，也能防止金属碎屑掉落在板卡上造成短路风险。针对不同批次显卡显存颗粒的高度公差、不同品牌散热模组的接触面公差，这款垫片支持厚度的定制调整，常规适配厚度在1.0mm到2.0mm区间内，每0.1mm为一个调整梯度，能够覆盖绝大多数公版与非公版RTX3090、RTX3080T显卡的安装间隙要求。

　　在实际工程应用中，这类金属显存垫不仅用于个人玩家的显卡散热改装，也大量应用于多卡算力机柜的设备维护场景：机房内多显卡并排安装时，风道风压有限，显存区域的热量堆积比桌面使用场景更严重，传统软性导热垫在长期高温环境下会出现硅油析出、材料硬化的问题，通常3到6个月就需要重新更换，而采用铜铝基材的刚性显存垫，金属本身的导热系数是传统软性导热垫的10到20倍，配合两面0.1mm厚度的高导热硅胶片，整体热阻远低于同厚度的全软性导热垫，同时金属基材不存在老化蠕变的问题，长期压紧后的厚度变化率不到0.02mm，能够保证长达数年的接触压力一致性，大幅降低机房设备的维护频次。

　　设计过程中需要重点考量的安装边界包括：垫片整体的平面度公差控制在0.03mm以内，保证每一颗显存颗粒的接触面都能完全贴合，不会出现局部悬空；所有边角的R角半径不小于0.5mm，避免安装过程中尖锐边角割伤安装人员的手指，或是刮坏散热模组上的导热贴；垫片表面做阳极氧化处理，铝合金材质采用黑色氧化层提升热辐射效率，铜材质采用镀镍处理防止长期使用后表面氧化降低导热效率；同时在垫片对应PCB上小型贴片元件的位置，预留了足够的避让缺口，缺口边缘距离元件焊盘的安全距离不小于0.8mm，完全满足电子装配的安全间距要求，不会出现短路风险。

　　不同于通用型的散热改装配件，这款垫片的轮廓完全针对特定型号显卡的PCB布局做了适配，不需要用户自行裁切，安装对位时可以通过PCB上的螺丝柱、核心边框作为定位基准，普通用户不需要专业的测量工具就能完成装配，装配后显存的满载温度相比原装软性导热垫可以降低8到15摄氏度，同时显存温度的一致性大幅提升，不同位置显存颗粒的温差可以控制在3摄氏度以内，避免了局部显存过热导致的整卡降频问题。在工业算力场景下，稳定的显存温度能够提升长时间高负载运行的稳定性，减少因硬件过热导致的算力中断、数据计算错误的问题，对于7*24小时运行的算力设备而言，这类结构件的可靠性提升带来的长期收益远高于配件本身的成本。
