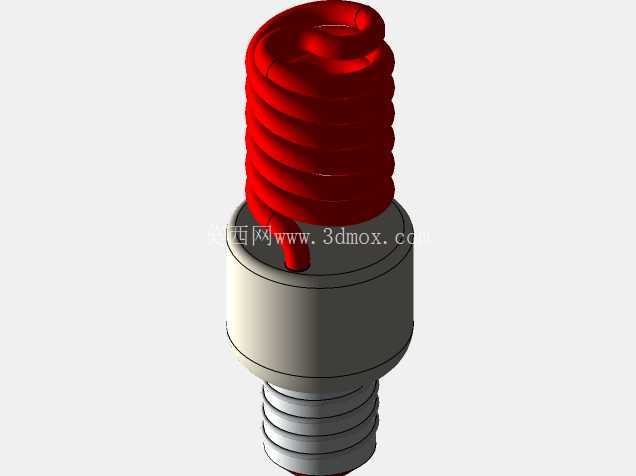

螺旋灯丝结构灯头组件三维数模

　　这款灯头组件的三维结构，核心围绕低压照明场景的可靠电连接与灯丝防护展开设计，日常在小型仪器舱内照明、设备局部操作工位补光、低压试验台信号指示这类场景中，这类结构的灯头应用十分普遍，区别于民用大螺口灯座，这款结构的安装螺纹采用细牙规格，适配设备面板上的预制安装孔，不需要额外加装固定卡簧，拧紧后依靠螺纹自身的配合摩擦力即可完成轴向定位，安装边界控制在底座外径12mm范围内，面板开孔仅需匹配螺纹大径即可，不会占用设备内部过多的排布空间。

　　从结构拆分来看，下部的金属螺纹基座承担两个核心功能，一是作为负极导电通路，二是承担整个组件的安装受力，基座内部预制有绝缘衬套的安装卡槽，衬套采用耐高温电木材质压装到位，将中心正极导电杆与金属基座完全隔离，避免正负极短接引发的供电故障，中心导电杆伸出基座下端的长度控制在3mm，刚好适配常规灯座的弹性接触片行程，不会因为伸出过长导致接触片压溃，也不会因为伸出过短出现接触不良跳火的问题。上部的螺旋灯丝部分采用双螺旋绕制结构，区别于单螺旋灯丝，双螺旋结构在有限的高度空间内拉长了灯丝的有效长度，能够在相同供电电压下获得更稳定的发光效率，灯丝两端的引出脚分别焊接在中心导电杆顶端和金属基座的内侧凸台上，焊接位置做了沉台设计，焊锡填充后不会突出基座上端面，避免组装过程中焊锡剐蹭脱落引发断路。

　　建模过程中，灯丝部分的螺旋特征需要注意螺距的渐变控制，靠近基座的两圈灯丝螺距略小，用来提升灯丝根部的结构强度，避免设备运输过程中的振动导致灯丝根部断裂，上部发光段的螺距保持均匀，确保发光亮度的一致性，灯丝外部没有额外加装玻璃泡壳的结构，适配封闭设备舱内的无尘使用场景，减少玻璃泡壳带来的光线折射损耗，同时也降低了组件整体的重量。基座外圆的滚花特征做了简化处理，保留了滚花的防滑纹理高度，方便徒手拧紧安装，不需要借助扳手等工具即可完成装配，滚花的纹理深度控制在0.2mm，不会因为纹理过深积灰影响绝缘性能。

　　在实际选型适配时，需要注意这款灯头的供电参数匹配，灯丝的冷态电阻和热态电阻差值需要和供电回路的限流参数匹配，避免通电瞬间的冲击电流烧断灯丝，安装时螺纹配合的扭矩控制在0.8N·m即可，扭矩过大会导致基座变形挤压内部绝缘衬套，引发绝缘性能下降，扭矩过小则会在设备振动过程中出现松脱断电的问题。整个组件的外形总高度控制在28mm，灯丝部分的最大外径8mm，在排布相邻组件时，两个灯头的中心距只需要保持10mm以上即可，不会出现光线互相遮挡或者安装干涉的问题。结构上没有多余的复杂特征，所有的倒角都按照R0.3的工艺标准做了处理，金属基座的端面没有锐边，避免装配过程中划伤操作人员的手部，绝缘衬套和金属基座的配合过盈量控制在0.05mm，常温压装即可完成装配，不需要额外加热或者涂胶固定，提升了批量装配的效率。灯丝的螺旋升角经过反复调整，确保灯丝在受热膨胀时不会出现相邻圈接触短路的问题，每一圈灯丝之间的间隙保持在0.3mm，预留了足够的热膨胀空间，即使长时间满负荷工作，灯丝形变也不会超出间隙范围。
