双立板铰接式连接固定支座结构设计

　　这类双立板铰接支座在工业设备的铰接传动链路里应用十分广泛，从输送线的摆臂支撑、工装夹具的翻转铰接位，到小型液压执行机构的端部连接座，都能见到这类结构的身影。它的核心作用是为需要绕固定轴做回转摆动的构件提供稳定的安装基准，同时承受摆动过程中传递过来的径向载荷与小幅冲击载荷，避免铰接点出现应力集中导致的结构变形或失效。

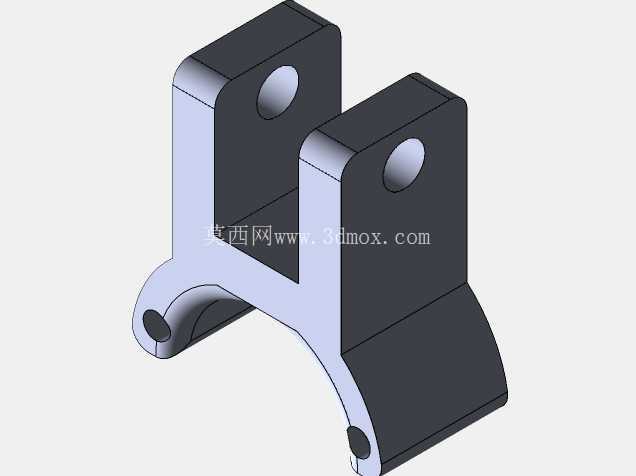

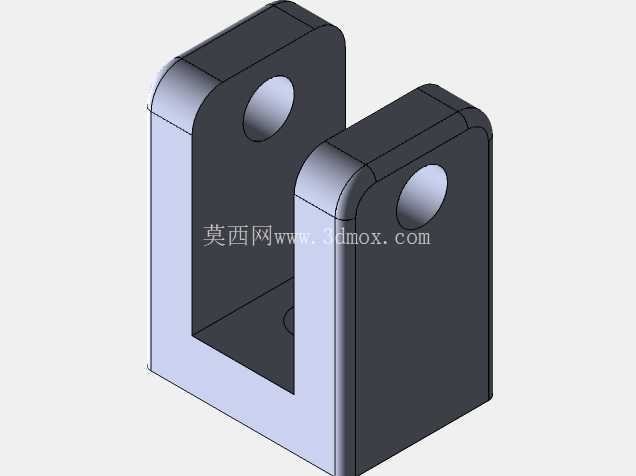

　　从结构功能特性来看，该支座采用对称双立板布局，两块平行的立板上分别加工有同轴的铰接通孔，用于穿装铰接销轴，连接外部摆动构件；立板底部通过弧形过渡的连接段与底部安装基体连为一体，底部的安装段设置有两个定位销孔，用于将整个支座固定在设备的安装基面之上。双立板的设计相比单耳铰接结构，拥有更好的抗偏载能力，摆动构件的铰接端可以嵌入两块立板之间的空隙内，销轴受力时为双剪切面受力状态，同等销轴直径下能承受更大的载荷，同时能有效限制摆动构件的轴向窜动，不需要额外加装轴向限位挡圈就能保证铰接副的运动稳定性。

　　设计这类支座时，首先要根据所连接构件的最大摆角范围确定立板的高度与两块立板之间的开槽宽度，避免摆动过程中构件与立板发生运动干涉。立板上的铰接孔位置精度是设计核心，两孔的同轴度公差需要控制在0.02mm以内，否则穿装销轴后会出现卡滞，加速铰接副的磨损；铰接孔与销轴的配合一般选用H7/h6间隙配合，既保证转动灵活，又不会因间隙过大产生晃动。立板与底部连接段的过渡位置采用大圆弧过渡设计，是为了避免直角位置的应力集中，在承受冲击载荷时，圆弧过渡能将应力均匀分散到整个连接段，不会在转角处出现应力峰值导致结构断裂。底部安装段的两个销孔位置需要匹配安装基面上的定位孔间距，销孔直径根据整体承受的最大载荷计算确定，保证螺栓或定位销连接后，支座不会在载荷作用下出现移位。

　　从安装边界来看，该支座的整体外轮廓宽度由两块立板的外侧间距决定，安装时需要在基面上预留出对应宽度的平整安装面，安装面的平面度公差需要达到IT8级以上，避免支座安装后出现翘曲，导致立板上的铰接孔同轴度超差。立板的高度决定了铰接点的中心高，选型时需要核对铰接点中心到安装基面的距离是否匹配设备的运动轨迹要求，避免铰接点位置偏差导致整个传动机构的运动行程出现误差。两块立板之间的开槽宽度需要比所连接的摆动构件铰接端厚度大0.5-1mm，预留出装配间隙，同时要保证摆动构件在最大摆角位置时，构件边缘与立板内侧、底部连接段之间至少保留2mm以上的安全间隙，防止运动过程中出现剐蹭。

　　在实际工程应用中，这类支座的材质一般选用45号钢或者Q235钢，承受重载的工况下可以选用40Cr调质处理，铰接孔内可以根据使用频率加装铜套或者自润滑轴承，降低铰接转动时的磨损，延长支座的使用寿命。加工时需要先完成底部安装面的铣削加工，再以安装面为基准加工立板上的铰接孔，保证孔中心与安装面的平行度、垂直度公差符合设计要求，两块立板需要在一次装夹下完成孔加工，才能有效保证两孔的同轴度。这类结构虽然看起来简单，但作为传动链路里的基础支撑构件，其加工精度与结构强度直接影响整个铰接机构的运行稳定性，设计时需要根据实际载荷工况核算立板厚度、销轴直径、安装螺栓的强度，避免出现选型过小导致的结构失效问题。
