电脑主机离心式CPU散热风扇结构设计

　　在桌面级计算机、工控主机、嵌入式计算设备的热管理系统中，CPU散热风扇是保障处理器稳定运行的核心风冷部件，这款离心式结构的CPU风扇，区别于常规轴流风扇的出风方向，采用蜗壳式风道设计，能够将气流沿扇叶切线方向导出，适配下压式散热鳍片的导流需求，避免轴流风扇中心区域风压不足的问题，在有限的机箱内部空间里实现更均匀的鳍片扫风覆盖。从实际装机场景来看，这类风扇主要适配TDP在65W到95W区间的桌面处理器，既可以用在标准ATX机箱的塔式散热改装场景，也能适配ITX小机箱的紧凑安装空间，相比同尺寸轴流风扇，它的出风静压更高，能够穿透密度更大的铝制散热鳍片，减少鳍片尾部的无风区，提升整体换热效率。

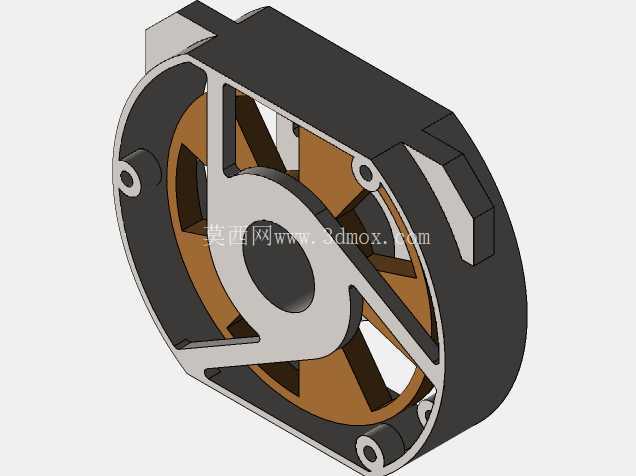

　　设计过程中首先要明确安装边界，这款风扇的外轮廓采用切边圆形结构，并非完整正圆，三个安装凸耳分别布置在蜗壳的三个受力点位，每个凸耳上预留的安装孔位匹配标准M3减震钉尺寸，安装孔的中心距完全适配通用CPU散热支架的固定点位，不需要额外改装支架就能直接替换同规格的原装风扇。扇框的厚度控制在常规25mm风扇的标准尺寸区间，不会和内存马甲、主板供电散热片产生安装干涉，扇框边缘做了0.5mm的倒角处理，既可以减少安装时的割手风险，也能避免和周边部件硬接触产生的共振传导。

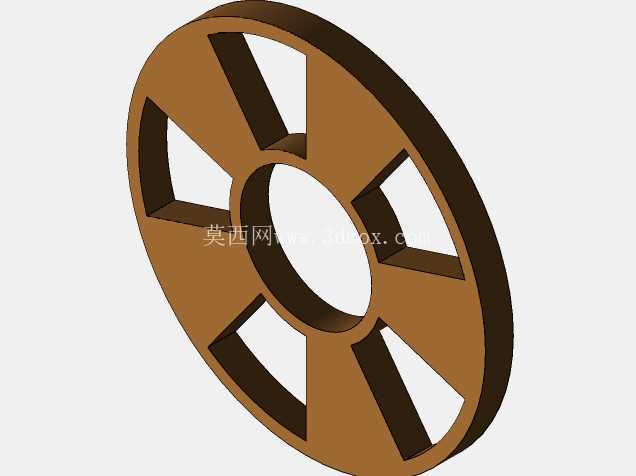

　　扇叶部分采用七片后倾式离心叶片设计，叶片的前缘做了切角处理，能够切割进风气流减少紊流噪音，叶片和蜗壳内壁的间隙控制在0.8mm，间隙过大会产生风压泄漏降低散热效率，间隙过小则容易因为扇框注塑变形产生擦框异响，这个间隙值是经过多轮样机测试验证的平衡值。扇叶中心的轮毂部分预留了标准直流电机的安装位，轮毂直径匹配20mm规格的四线PWM调速电机，电机走线从蜗壳侧边的出线槽引出，线槽位置做了圆角过渡，避免长期震动磨损线材绝缘层。

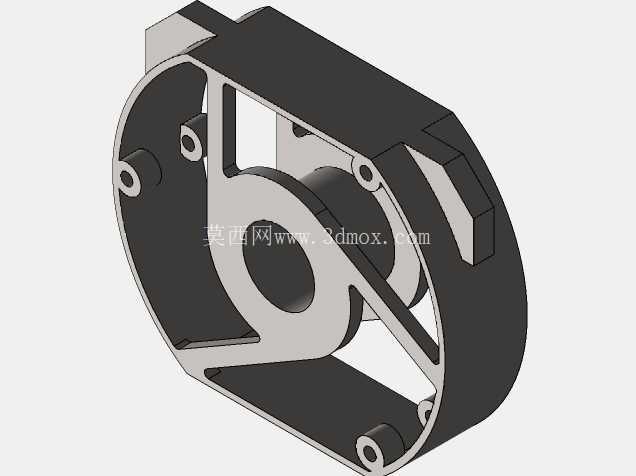

　　蜗壳的风道型线采用阿基米德螺旋线设计，从进风口到出风口的流道截面逐渐扩大，能够将扇叶带动的动压逐步转化为静压，减少风道内的涡流损失，出风口的宽度匹配常规下压式散热鳍片的进风侧宽度，让气流能够完整覆盖鳍片的整个迎风面。进风口侧的防护格栅采用放射状筋条设计，筋条宽度1.2mm，既能够防止异物进入扇叶区域造成卡滞，也尽可能减少筋条对进风气流的阻挡，格栅中心的圆形凸台对应电机轴承位置，能够在运输过程中承受一定的轴向压力，避免轴承受冲击移位。

　　从结构可靠性角度考虑，扇框的材质选用耐温ABS材料，能够承受散热鳍片传导过来的持续高温，长期在60摄氏度的工作环境下不会产生形变，安装凸耳的位置做了局部加厚处理，厚度比扇框主体厚1.5mm，避免安装螺丝或者减震钉拉扯造成凸耳断裂。扇叶材质选用添加了玻纤的PBT材料，动平衡等级做到G2.5级别，在1500转到3000转的调速区间内，不会产生明显的震动传导到主板上，减少因为风扇震动导致的主板元器件虚接风险。

　　实际选型替换的时候，需要注意这款风扇的供电接口是标准4pin PWM接口，能够匹配绝大多数主板的风扇插针，支持转速随处理器温度自动调节，在低负载工况下转速降到1200转左右时，噪音可以控制在20分贝以内，不会产生明显的风噪影响使用体验。相比原装的轴流风扇，这款离心结构的风扇在小尺寸机箱里的散热表现更稳定，不会因为机箱内部走线阻挡进风就出现散热效率骤降的问题，蜗壳的导流作用能够将气流集中导向鳍片区域，减少无效气流的耗散。
