七叶轴流电脑散热风扇结构设计

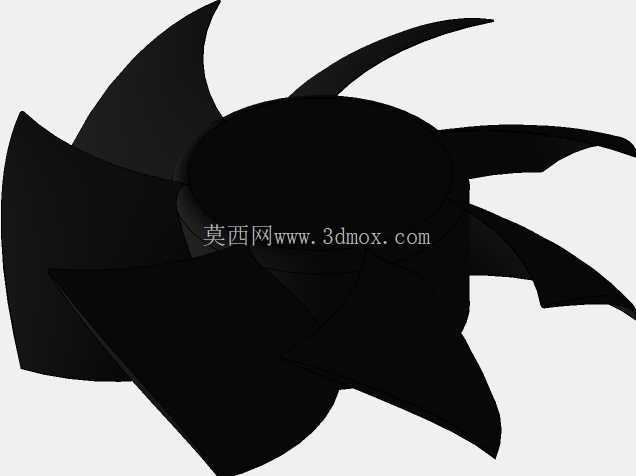

　　日常做消费电子散热结构选型时，这类七叶轴流风扇是桌面级电脑、小型工控机箱里最常见的风冷执行部件，和常见的五叶、九叶扇不同，七叶的设计刚好在风噪与风压之间取了相对均衡的区间，不会像少叶扇那样高转速下切割气流产生尖锐的紊流噪音，也不会像多叶密齿扇那样对进风侧的风阻过于敏感，适配绝大多数机箱侧吹、塔式散热器的安装场景。从结构设计逻辑来看，这款扇叶采用了后掠式不等距叶型，每片扇叶的安装角从叶根到叶尖做了连续的非线性变化，叶根位置的安装角偏大，主要是为了匹配轮毂位置的低线速度区域，尽可能把轮毂周边的滞流空气带动起来，避免中心区域出现无风的死区；叶尖位置的安装角逐步收小，同时叶尖做了小幅度的上翘切角，用来削弱叶尖涡的强度，减少扇叶转动时叶尖与风道壁面之间产生的涡流损耗，这也是很多民用级静音扇会用到的细节处理思路。整个扇体的轮毂采用了中心厚边缘薄的锥台结构，中心位置预留了标准的电机轴安装孔位，孔周做了均匀分布的防滑筋，用来和电机转子的塑胶端盖过盈配合，避免长期高转速运转下扇叶与轴之间出现打滑空转的问题；轮毂的外边缘做了圆弧过渡，没有尖锐的直角棱边，一方面是注塑生产时方便脱模，减少塑胶件的应力集中，另一方面也能引导气流顺着轮毂曲面平滑流向扇叶根部，降低入口处的气流冲击损失。

　　从安装边界来看，这款风扇的外轮廓适配标准的120mm方形风扇安装位，扇叶的最大回转直径控制在112mm，和外框之间预留了4mm的均匀间隙，既不会因为间隙过小导致扇叶转动时蹭到外框，也不会因为间隙过大造成叶尖漏风损失风压；扇叶的轴向总厚度控制在25mm的常规尺寸范围内，安装孔位采用标准的105mm孔距，兼容市面上绝大多数机箱、水冷排、塔式散热器的固定孔位，不需要额外做转接件就能直接装配。

　　实际应用中，这类风扇主要负责把机箱内部硬件产生的热空气快速排出到外部，或者将外部的冷空气导向散热鳍片位置，通过强制对流带走鳍片上蓄积的热量，扇叶的曲面经过弧度优化，在1200-1800转的常用转速区间内，就能提供足够的静压穿过密集的散热鳍片，不会因为鳍片风阻过大出现风量骤降的问题。设计过程中需要特别注意扇叶的动平衡调校，每片扇叶的重量差要控制在0.1g以内，轮毂上预留的动平衡配重槽可以在生产时通过点胶调整整体的质心位置，避免高转速下出现抖动共振，传递到机箱壁面产生低频的嗡嗡噪音；另外扇叶的材质选用了增韧的PBT工程塑料，具备不错的抗蠕变性能，长期在60度以内的机箱环境下工作不会出现叶型变形，能够长时间保持稳定的气动性能。

　　不同于工业级的高压轴流扇，这款民用级电脑风扇的叶型没有做过于激进的大攻角设计，主要是考虑到日常使用的静音需求，在保证基础散热风量的前提下，尽可能降低气流与扇叶摩擦产生的宽频噪音，即使是夜间低负载使用时，也不会产生明显的扰人声响。扇叶的前缘做了小圆角钝化处理，能够延缓气流在叶面上的分离点，减少附面层分离产生的涡流噪音，后缘则做了轻微的锯齿状修型，打散大尺度的涡流团，把高频噪音转化为人耳不敏感的低频声段，进一步提升使用体验。在装配适配性上，中心的轴孔兼容标准的4mm直流无刷电机轴，不需要额外定制电机就能完成整扇的组装，轮毂背面的限位卡槽可以和电机端盖的卡扣配合，不需要打胶就能实现轴向固定，简化了整机组装的工序，也方便后期维护时拆卸清理扇叶上积附的灰尘。
