MicroSD卡适配器保护外盖结构设计

　　日常接触的数码外设里，Micro SD适配器的保护外盖是极易被忽略但直接影响使用体验的小型结构件，很多人使用读卡器或者卡套时遇到的卡体松动、触点进灰、插拔卡涩问题，追根溯源都和外盖的结构设计合理性直接相关。做这个结构的逆向重构时，最先要明确的是它的实际使用边界：这类外盖是套在标准SD卡套外侧的防护结构，核心作用一是在Micro SD卡插入适配器后，封住卡套尾部的开口，避免运输、存放过程中灰尘、毛屑进入卡套内部沾污金手指触点，造成接触不良、数据读取失败的问题；二是通过卡扣结构固定卡体位置，避免Micro SD卡从适配器尾部滑出脱落，造成数据存储介质遗失。

　　从结构设计思路来看，这类微型塑件首先要匹配标准SD卡套的尾部尺寸公差，标准SD卡的外形尺寸是32mm×24mm×2.1mm，尾部开口的宽度公差控制在±0.05mm范围内，因此外盖的内侧卡位凸筋尺寸要严格适配这个边界，过盈量控制在0.03-0.05mm之间，既能保证扣合后不会轻易松脱，又不会因为过盈量太大造成插拔困难，甚至长期使用后出现塑料卡扣疲劳断裂的问题。外盖的外侧做了一圈下沉式的台阶结构，这个设计不是单纯的外观造型，而是考虑到用户插拔时的手指施力空间，台阶边缘做了R0.3的圆角过渡，避免尖锐棱边划伤手指，同时也能在注塑生产时减少应力集中，降低塑件冷却变形的概率。

　　在实际应用场景中，这类适配器盖除了家用场景下的存储卡收纳防护，还广泛用在工业级SD卡适配器的配套防护上，比如工业相机、嵌入式工控设备的存储卡槽旁，往往会配套备用的适配器盖，在设备长期运行不取出存储卡时，盖住适配器尾部避免车间内的金属粉尘、切削液雾气进入卡槽内部，造成电路短路或者触点氧化。设计时特意在盖体内部做了两条平行的限位筋，对应Micro SD卡插入适配器后的尾部位置，当盖体扣合时，限位筋刚好顶在Micro SD卡的尾部端面，保证存储卡的金手指和适配器内部触点完全贴合，不会因为运输过程中的震动出现卡体后移、接触偏移的问题，这一点在工业车载、户外采集设备的存储配套上尤为重要，这类场景下设备震动幅度大，如果没有可靠的顶紧限位，很容易出现存储识别中断、数据写入失败的故障。

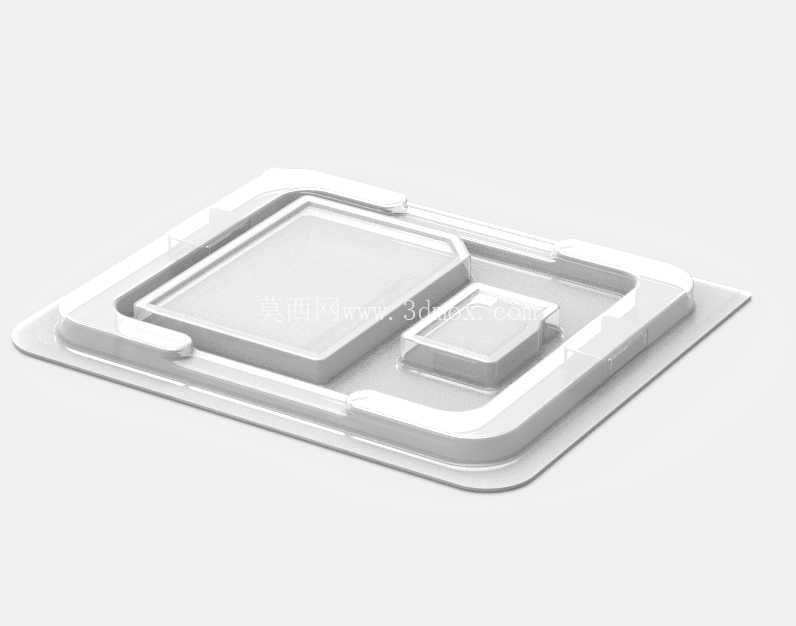

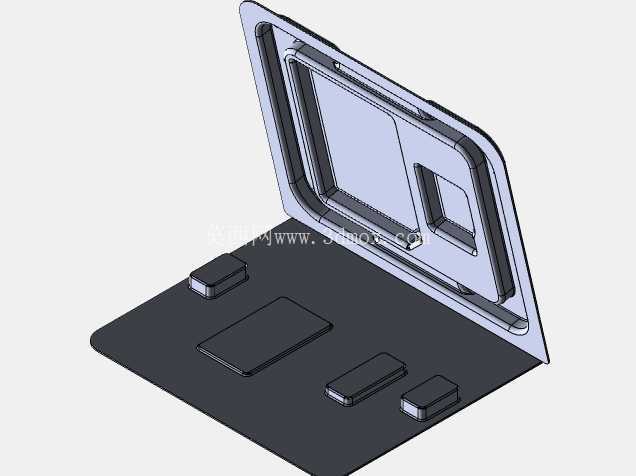

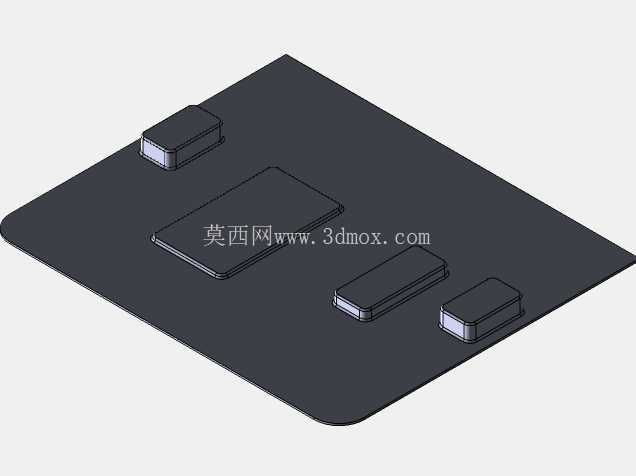

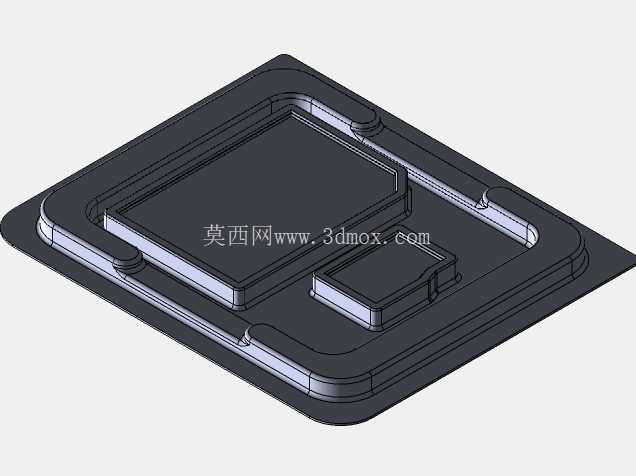

　　从外形结构来看，盖体采用了和SD卡套一致的哑光平面设计，表面没有多余的凸起结构，方便多个带盖的适配器叠放收纳，不会出现卡扣互相勾连的问题。盖体的壁厚控制在0.8mm，既保证了足够的结构强度，日常插拔受力不会出现弯折变形，又尽可能控制了塑件的整体重量，符合数码配件轻量化的设计趋势。在卡扣结构的设计上，没有采用整圈过盈配合的方案，而是在盖体的两个短边位置各做了一个半圆形的卡点，对应SD卡套尾部两侧的定位凹槽，扣合时卡点卡入凹槽，会有清晰的到位反馈，用户不需要额外用力按压就能确认盖体已经安装到位，拆卸时只需要用指甲轻推卡点位置就能轻松取下，不需要借助额外的工具，兼顾了连接可靠性和使用便捷性。

　　考虑到这类塑件大多采用ABS或者PC注塑成型，设计时所有的转角位置都做了不小于R0.2的圆角处理，避免注塑时出现填充不足、尖角缺料的问题，同时也能减少模具的尖角磨损，延长模具的使用寿命。盖体内侧的平面做了0.02mm的微蚀纹理，不是光滑的镜面，这个细节处理是为了减少盖体和SD卡套表面的吸附力，避免长期贴合后因为静电作用出现盖体粘连、难以取下的问题，尤其是在北方干燥的冬季，静电吸附问题尤为明显，这个微纹理结构能有效降低两个塑件接触面的贴合面积，减少静电吸附带来的使用不便。
