VIVO V7智能手机外观结构三维数模

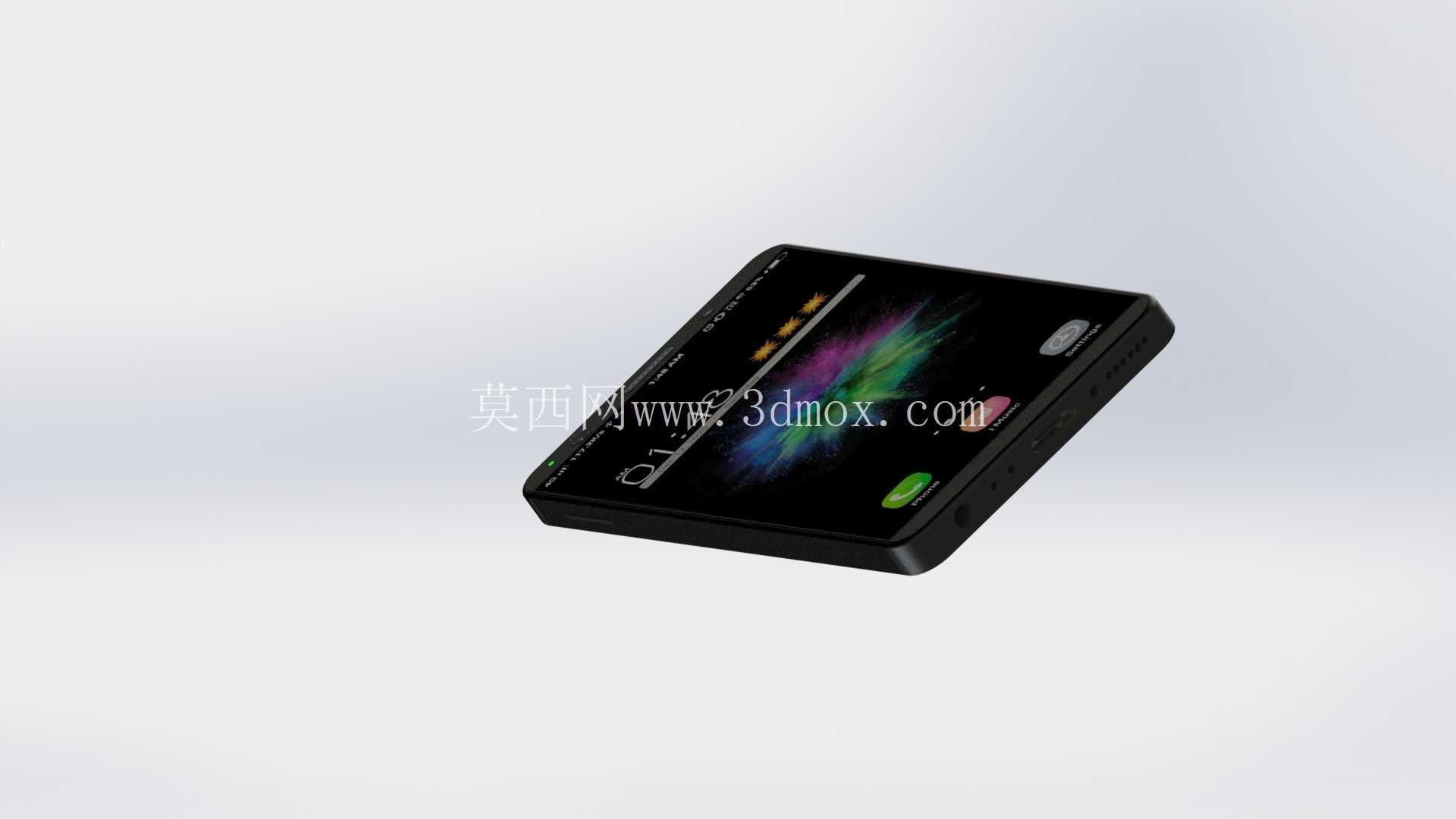

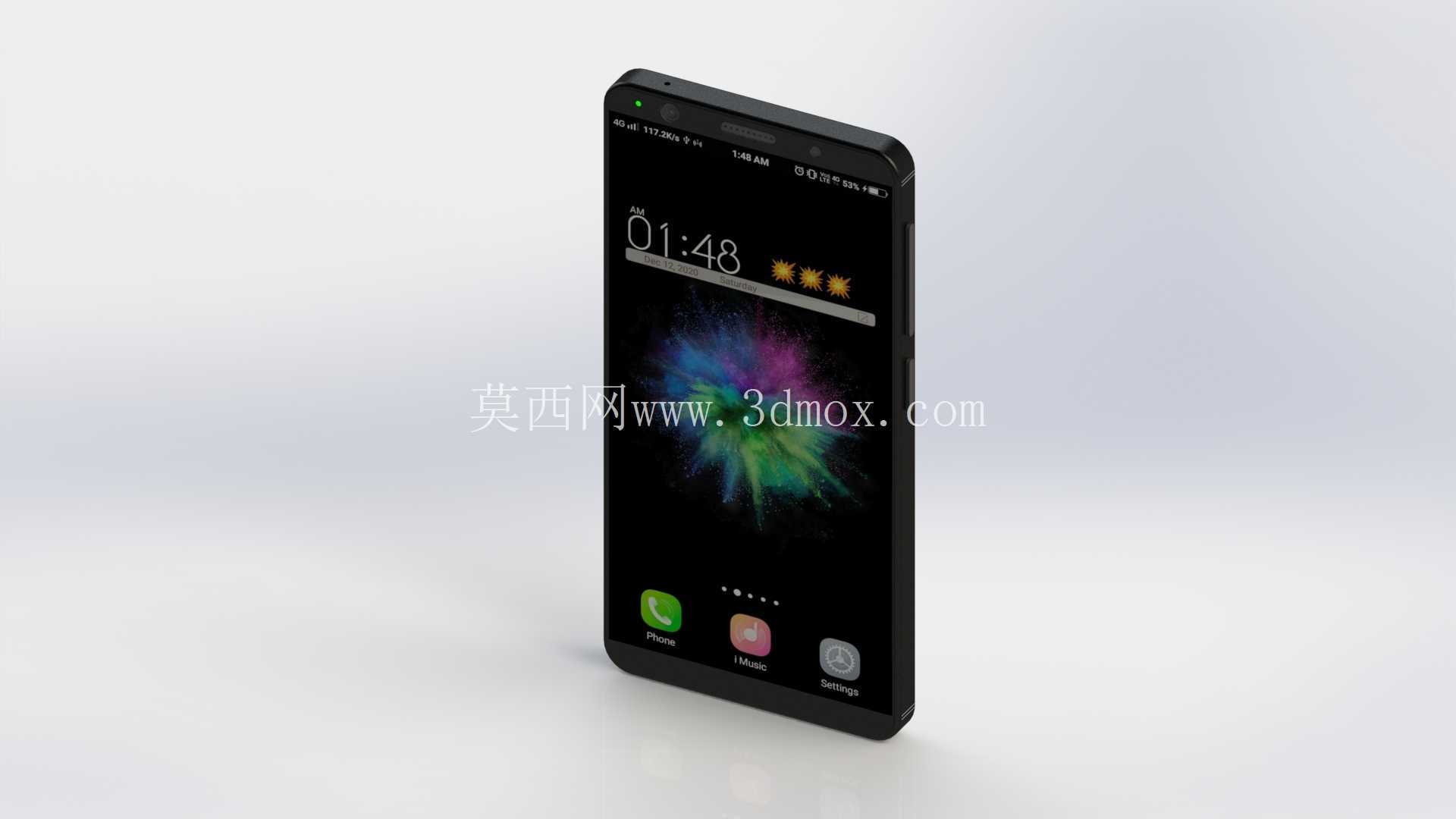

　　这款VIVO V7的三维数模完整还原了量产机型的整机外观与结构边界，建模过程中严格参照真机的实测尺寸进行比例校准，整机长宽高控制在154.8mm×75.1mm×7.7mm的常规单手握持尺寸区间，机身四角采用R3.2mm的圆弧过渡，避免直角握持硌手的问题，同时兼顾跌落时的应力分散设计。从结构设计逻辑来看，整机采用一体化金属中框搭配2.5D弧面玻璃前面板的组合方案，前面板额头区域集成了听筒、前置摄像头、光线距离传感器的开孔位，开孔位置与尺寸严格匹配真机的元器件布局，下巴区域做了收窄处理，在保证屏幕排线布设空间的前提下尽可能压缩非显示区域占比，屏幕可视区域的黑边宽度控制在1.2mm，贴合量产机型的窄边框设计定位。

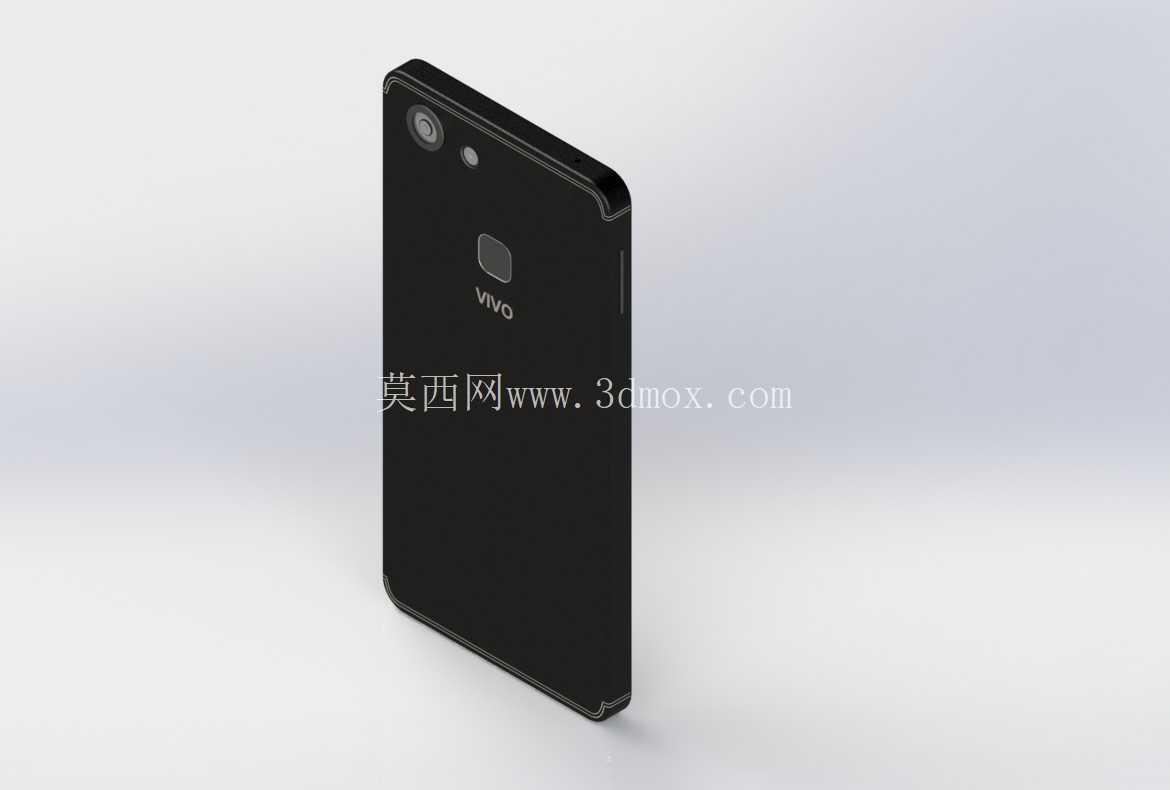

　　机身背部采用微弧曲面设计，从侧边中框到背部中心的过渡弧度为0.8mm，握持时能够贴合手掌的自然曲线，背部左上角预留了后置摄像头与补光灯的安装凸台，凸台高度为0.6mm，既保证摄像头镜片不被桌面刮擦，又不会因为凸台过高导致整机放置时出现明显晃动。侧边按键的布局遵循常规安卓机型的操作逻辑，右侧布设电源键与音量加减键，按键的凸起高度为1.1mm，按压行程预留0.3mm的装配间隙，按键边缘做了0.2mm的倒角处理，避免按键边缘割手，同时提升按压时的触感反馈。底部区域预留了3.5mm耳机孔、Micro-USB充电接口、麦克风开孔与扬声器出音孔的位置，各开孔的位置公差控制在0.1mm以内，能够直接用于后续的结构验证、配件适配设计工作。

　　在实际应用场景中，该数模可用于手机保护壳、钢化膜等周边配件的结构设计与开模验证，设计师可以直接在数模上进行配件的公差匹配、卡扣位置设计，不需要反复进行真机测绘，能够大幅缩短周边配件的开发周期；同时也可用于消费电子类的产品展示、人机交互模拟演示，在产品宣传、门店展示场景中能够替代真机进行数字化展示，降低真机展示的损耗成本。建模过程中对机身的所有分型线位置都做了精准还原，中框与前后盖板的装配间隙控制在0.05mm，符合消费电子产品的量产装配公差要求，机身表面的工艺特征也做了对应体现，中框的喷砂质感、玻璃面板的弧面反光特征都在数模中做了结构层面的区分，后续进行渲染出图时可以直接赋予对应材质得到接近真机的视觉效果。

　　从结构设计的合理性角度来看，该机型的内部堆叠空间预留充分，数模虽然是外观结构模型，但整机的内部空腔尺寸与真机保持一致，后续如果需要进行内部元器件的堆叠验证，也可以基于该外观数模进行内部结构的细化设计，主板、电池、摄像头模组的布设空间都符合常规智能手机的堆叠逻辑，电池仓的预留尺寸能够容纳3200mAh容量的常规锂电池，主板区域的预留空间能够适配MTK平台的主流套片方案，不需要对外观结构进行大幅修改即可完成整机的结构方案设计。针对手持使用的场景，数模的重量分布也做了对应参考，整机重心控制在机身中心偏上10mm的位置，单手握持时不会出现头重脚轻的问题，长时间握持的疲劳度更低，机身侧边的弧度设计也能够提升握持时的摩擦力，减少日常使用时滑落的风险。
