带爬梯工业储水设备型钢支撑框架

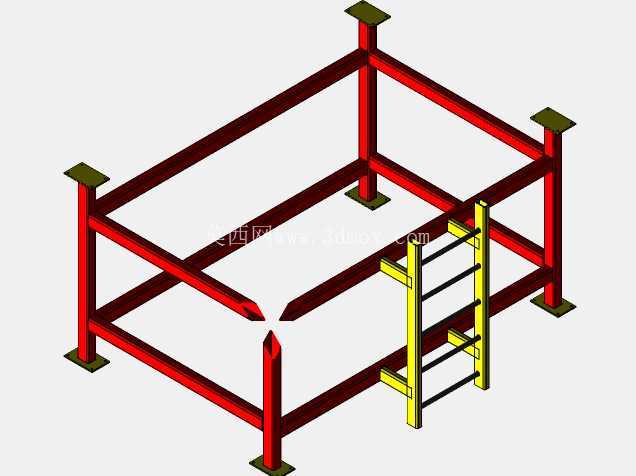

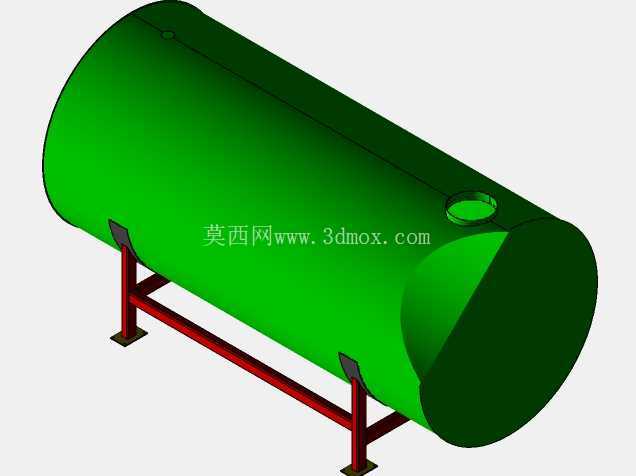

　　这套带侧置爬梯的型钢支撑框架，主要应用于工业厂区、中小型生产车间的高位储水单元布设场景，适配常压储水罐体的架空安装需求，在循环供水、工艺冷却水暂存、应急消防储水等工况下都能见到同类结构的实际应用。框架整体采用等截面矩形型钢作为主受力构件，四根垂直布置的主立柱作为核心承重载体，柱脚位置焊接方形安装底板，底板上预留螺栓通孔，可直接通过膨胀螺栓与混凝土地面完成刚性固定，安装时需保证柱脚平面的水平度偏差控制在千分之二以内，避免上部储水罐体加载后出现偏载应力集中的问题。

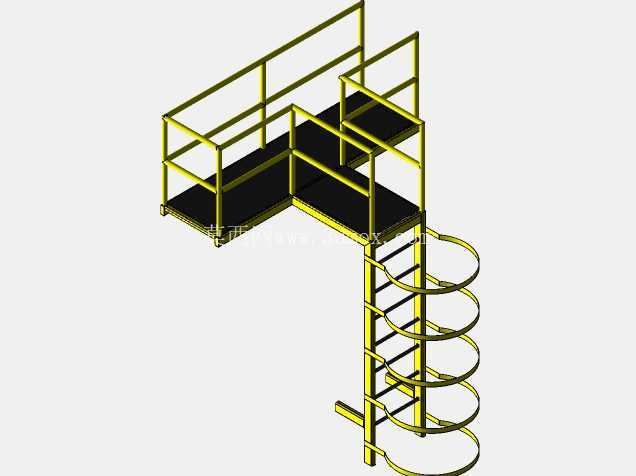

　　立柱之间通过上下两层横向型钢梁形成闭合的水平受力环，上层横梁直接承托储水罐体的底部法兰边，设计时根据满载水重加罐体自重的总载荷，对横梁的抗弯截面模量做了冗余校核，保证满载状态下横梁的最大挠度不超过跨度的五百分之一，不会因长期承重出现下弯变形。框架侧部集成的直爬梯采用等边角钢作为梯梁，踏杆采用圆钢等距焊接，爬梯与主框架立柱之间通过短型钢段焊接固定，爬梯顶部与上层横梁齐平，方便运维人员攀爬至框架顶部对储水罐体的阀门、液位计、管路接口做日常巡检与维护，爬梯的踏杆间距控制在300毫米，符合工业操作平台的人行踏步尺寸规范，避免攀爬时出现步距不适的问题。从结构设计逻辑来看，这套框架没有采用复杂的节点设计，所有构件连接均采用满焊工艺，焊缝高度根据连接件的壁厚做匹配设计，主立柱与横梁连接位置的焊缝做了连续围焊，避免出现应力集中的焊接缺陷，整体结构没有多余的装饰性构件，所有型钢的排布都以受力路径最短为原则，垂直载荷通过上层横梁传递到四根主立柱，再直接传导至地面基础，水平方向的横梁同时承担抗侧移的作用，即使在厂区有小型设备运行产生振动的工况下，框架也能保持足够的结构刚度，不会出现明显的晃动。

　　在安装边界方面，框架的整体占地尺寸根据储水罐体的外径做了适配，立柱内侧的净空尺寸比罐体底部法兰外径大100毫米，方便罐体吊装就位时的对位调整，柱脚底板的安装孔位采用长圆孔设计，允许现场安装时有±15毫米的位置调整量，降低基础预埋螺栓的施工精度要求。爬梯的最下端距离地面预留150毫米的间隙，避免地面杂物堆积遮挡踏杆，同时也方便日常地面清扫作业不会磕碰爬梯底部。框架的所有型钢构件表面都做了除锈后涂漆处理，主框架采用醒目的工业红色涂装，爬梯采用黄色安全警示涂装，符合工业生产区域的安全色标识规范，让现场人员可以快速识别爬梯位置与框架边界，避免作业时发生碰撞。

　　在实际选型应用中，这套框架可以根据储水罐体的实际容积、满载重量调整型钢的截面规格，如果是用于有腐蚀性介质的储液场景，也可以将材质替换为不锈钢型钢，或者在碳钢构件表面增加防腐涂层，节点的连接方式也可以根据现场安装条件改为螺栓装配式，方便框架的拆解转运与重复利用。框架顶部没有设置额外的护栏结构，是因为配套的储水罐体本身高度较低，运维人员仅在顶部做短时间的操作作业，如果是用于更高位的储水布设，可以在上层横梁的外侧额外加装护栏构件，拓展结构的安全防护性能。
