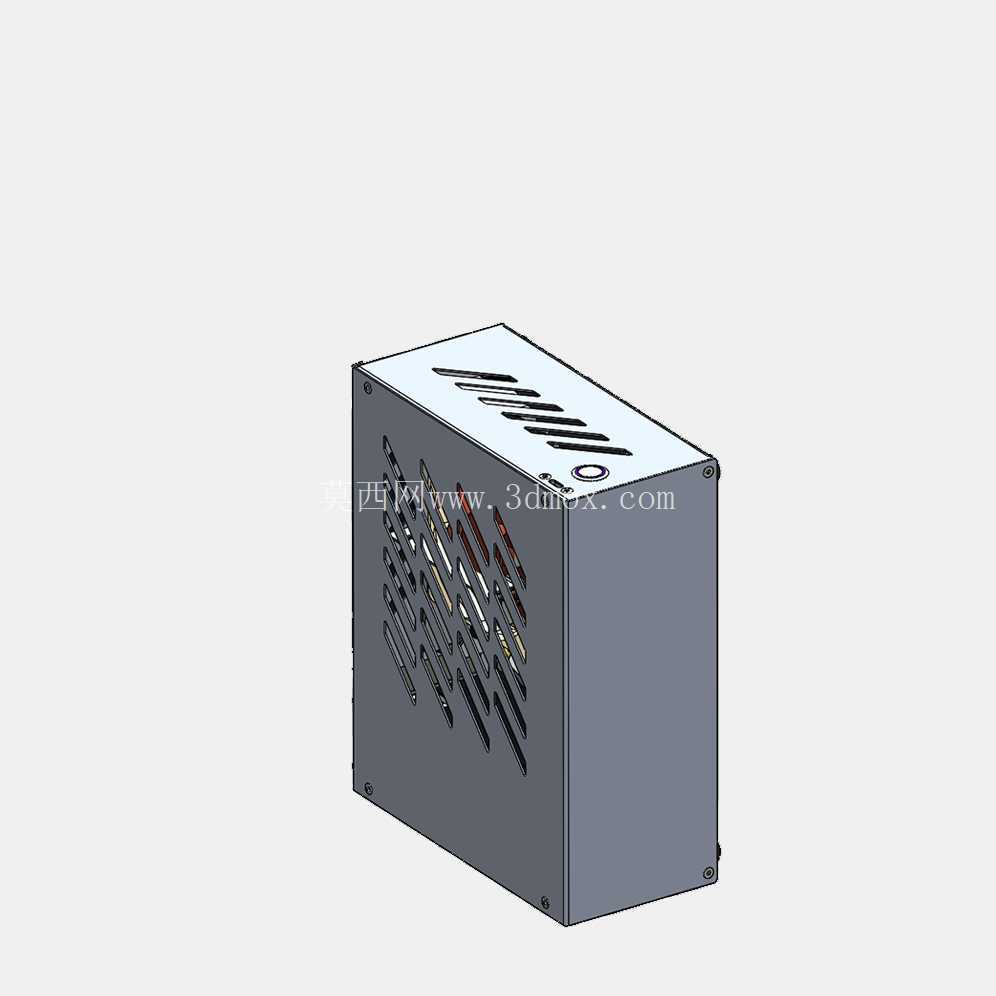

小型SFF设备保护壳体结构设计

　　这款小型SFF设备保护壳体，主要面向紧凑型定制电子硬件的装机防护场景，常见于桌面级迷你计算设备、小型嵌入式工控单元、定制化迷你主机的装配使用，能够在有限的桌面空间内完成核心硬件的承载与防护，适配对设备占地尺寸有严格要求的办公、工业嵌入式部署、小型工作站搭建等场景。从实际使用需求出发，这类壳体首先要解决的是紧凑空间内的硬件兼容与散热平衡问题，设计过程中需要先明确内部核心硬件的安装边界，包括主板固定位的孔距公差、电源模块的安装空间、存储扩展件的预留位置，所有内部限位结构都要预留0.2-0.5mm的装配公差，避免硬件安装时出现干涉卡滞。

　　壳体主体采用弯折钣金结构，主体围板为一体化弯折成型，减少拼接缝隙带来的结构强度短板，拼接位置采用内嵌式咬合结构，配合螺丝固定位实现整体结构的刚性连接，日常搬运、桌面挪动时不会出现壳体形变、接缝开裂的问题。外观上顶面设计了多组长条式通风开槽，开槽位置正对内部核心发热元件的上方区域，能够形成自然对流的散热通道，热空气可以顺着开槽直接排出壳体外部，避免内部积热导致硬件运行稳定性下降；侧面同样布置了矩阵式斜向通风孔，孔型采用斜切设计，既能够保证侧向的进风通量，又可以避免较大颗粒的杂物直接落入壳体内部，同时斜向开孔也能在一定程度上屏蔽电磁信号的直向泄露，兼顾散热与基础电磁防护需求。

　　壳体的边角位置做了小圆弧过渡处理，没有尖锐的直角棱边，日常拆装维护时不会划伤操作人员，同时边角位置内置了固定安装柱，主板的固定铜柱可以直接锁附在壳体的一体成型柱位上，不需要额外加装支撑件，减少装配零件数量的同时也提升了主板固定的稳定性。前面板位置预留了功能按键与接口的开孔位，开孔尺寸严格匹配常用的迷你主机开关、指示灯、前置接口的安装尺寸，装配时不需要二次修磨开孔，能够直接适配标准的前置接口模组。壳体的底部预留了防滑脚垫的粘贴位，四个角位的脚垫位置经过重心核算，放置在桌面时不会出现侧倾、晃动的问题，同时底部与桌面之间预留了3mm左右的间隙，能够辅助底部进风，进一步提升整体散热效率。

　　从安装边界来看，这款壳体的外部轮廓严格控制在迷你设备的常规尺寸范围内，能够适配绝大多数桌面迷你支架、显示器背挂安装架的固定孔位，用户可以根据使用需求选择桌面放置或者背挂在显示器后方，进一步释放桌面使用空间。设计过程中针对钣金弯折的回弹量做了提前补偿，所有弯折边的角度公差控制在±0.3度以内，保证前后盖板、上下围板拼接时的接缝均匀，不会出现高低差、缝隙宽窄不一的问题；表面处理采用哑光磨砂工艺，既能够避免日常使用留下指纹、划痕，也能提升壳体的质感，适配不同的桌面使用环境。在结构强度校核阶段，针对壳体的侧面承压、顶部承重做了模拟验证，顶部能够承受5kg以内的静态压力，日常放置小型摆件、堆叠轻薄外设不会出现壳体凹陷；侧面受力10kg时形变量不超过1mm，能够有效保护内部硬件不受外力挤压损坏。壳体的所有开孔边缘都做了卷边或者去毛刺处理，拆装硬件时不会划伤线材或者操作人员的手部，内部的走线空间预留了8mm的理线区域，能够容纳主板供电线、硬盘数据线等线材的排布，避免线材堆积遮挡通风通道。
