树莓派4适配弧形顶按钮操作外壳

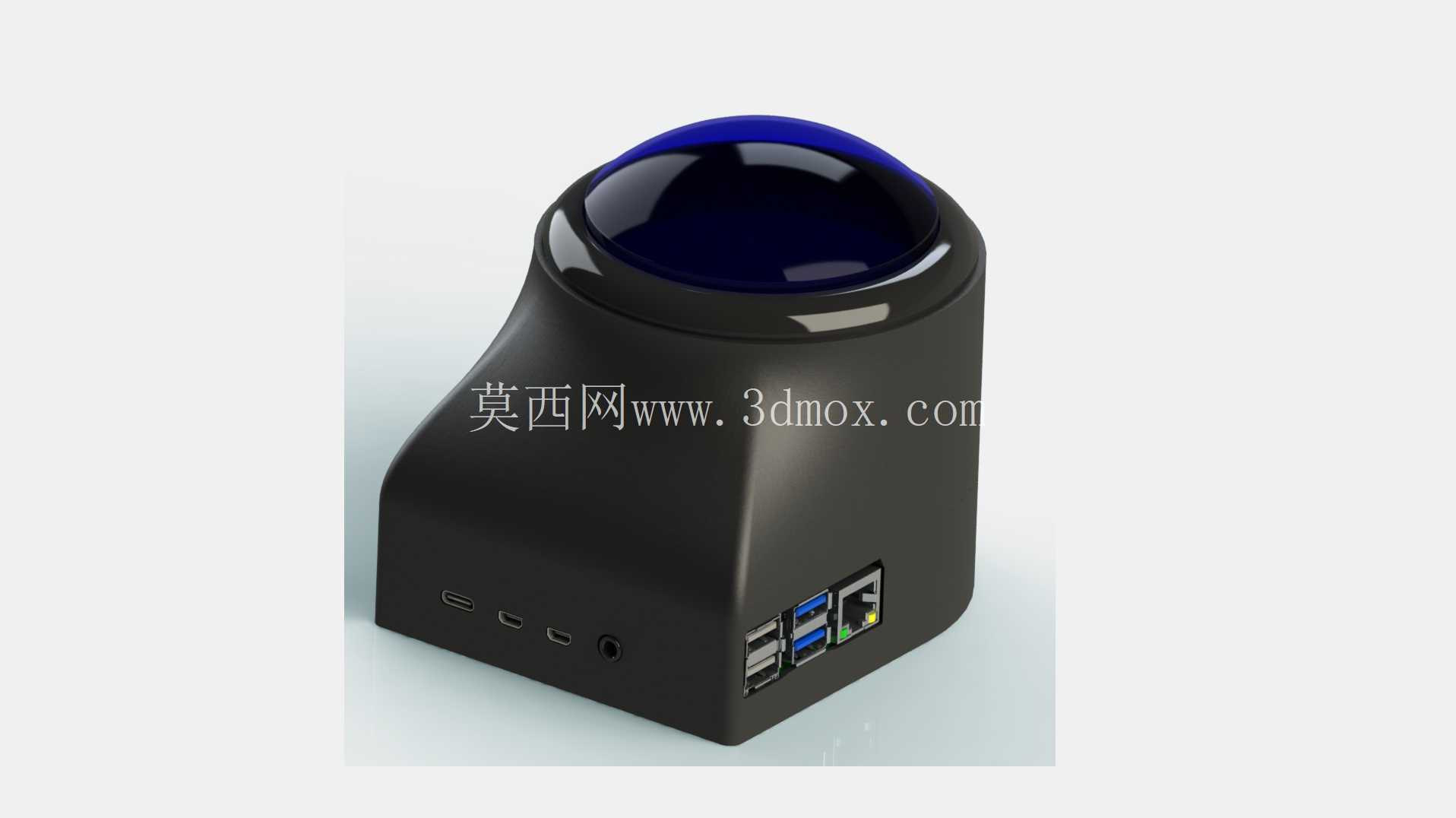

　　这款适配树莓派4的按钮操作外壳，主要面向电子实验、课程设计、小型嵌入式交互装置的搭建场景，在学生高级设计项目、个人DIY交互装置、桌面级小型控制终端这类场景中，能直接为核心主控板提供物理防护与操作载体，避免裸板使用时出现的接口磕碰、积灰短路、误触引脚等问题。从实际使用需求出发，外壳在接口侧完全匹配树莓派4的原生接口布局，预留了双Micro HDMI、Type-C供电、3.5mm音频接口以及双USB、以太网口的精准对位开孔，所有开孔边缘做了0.2mm的倒角处理，既不会在插拔线材时刮伤接口外层镀层，也能保证线材插头完全插入接口，不会出现外壳干涉导致的接触不良问题。

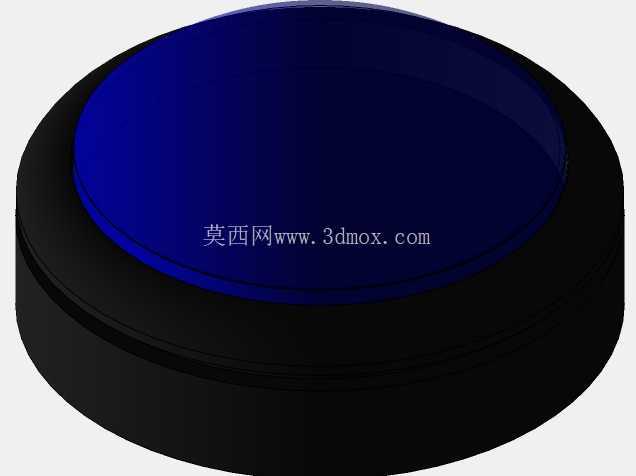

　　顶部的弧形凸起结构是核心操作区域的容纳空间，内部预留了标准轻触按钮的安装柱位，柱位高度经过反复调整，保证按钮安装后顶部与外壳弧形顶面的距离控制在1.2mm，按压行程完全匹配轻触开关的额定行程，不会出现按压卡滞或者行程不足触发失败的问题，顶部的深蓝色半球形透光罩采用半透PC材质的适配设计，既可以遮挡内部按钮的结构缝隙提升整体美观度，也能在按钮内置LED指示灯时，实现均匀的柔光扩散效果，不会出现局部亮斑。

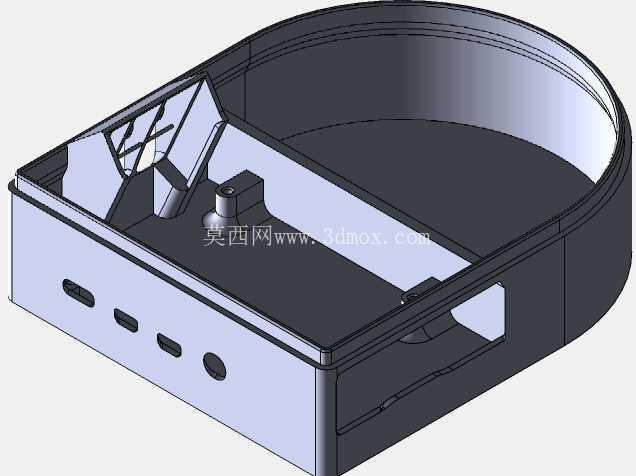

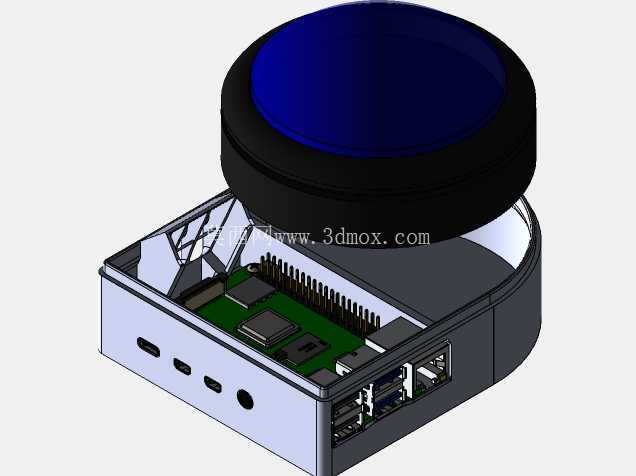

　　外壳主体的曲面造型并非单纯为了美观，在结构设计上，弧形侧壁的厚度从底部2.5mm逐步过渡到顶部1.8mm，在保证整体结构强度的前提下，尽可能降低3D打印时的材料消耗，底部的安装平面做了0.3mm的平面度公差控制，放置在桌面时不会出现晃动感，四个边角做了R3的圆角处理，避免尖锐边角在使用过程中造成磕碰划伤。设计过程中直接以现有树莓派4的精准三维模型作为装配基准，所有内部限位筋的位置都对应主板上的安装孔位与无元件区域，筋位高度1.5mm，既可以将主板牢牢固定在外壳内部，不会出现晃动移位，也不会挤压主板表面的贴片元件造成虚焊脱落，主板与外壳内壁之间预留了0.8mm的散热间隙，配合侧壁的微小通风缝隙，可以满足树莓派4常规负载下的自然散热需求，不需要额外加装散热风扇也能维持稳定运行。

　　针对3D打印的工艺特性，外壳所有面的拔模斜度控制在1.5度，不需要额外添加支撑结构就能完成FDM工艺打印，打印时建议采用2层壁厚、100%填充的参数设置，能够获得最佳的结构强度与表面质量，打印完成后不需要额外做大量的后处理，去除底部支撑毛边后就能直接装配使用。外壳的整体安装边界控制在树莓派4原板尺寸外扩3mm的范围内，不会额外占用过多桌面空间，顶部操作区域的弧度贴合手指按压的自然角度，长时间操作也不会出现手指酸痛的问题，在小型交互装置、桌面控制终端、课程设计演示样机这类应用中，既可以快速完成主控部分的封装，也能通过顶部按钮实现直接的交互操作，不需要外接额外的操作面板，大幅简化了整体装置的搭建流程。
