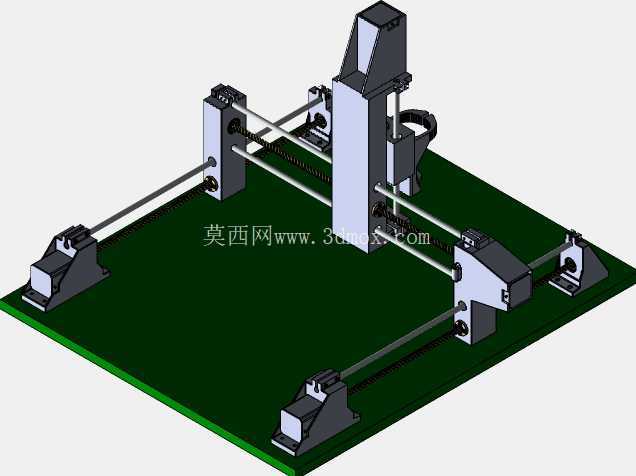

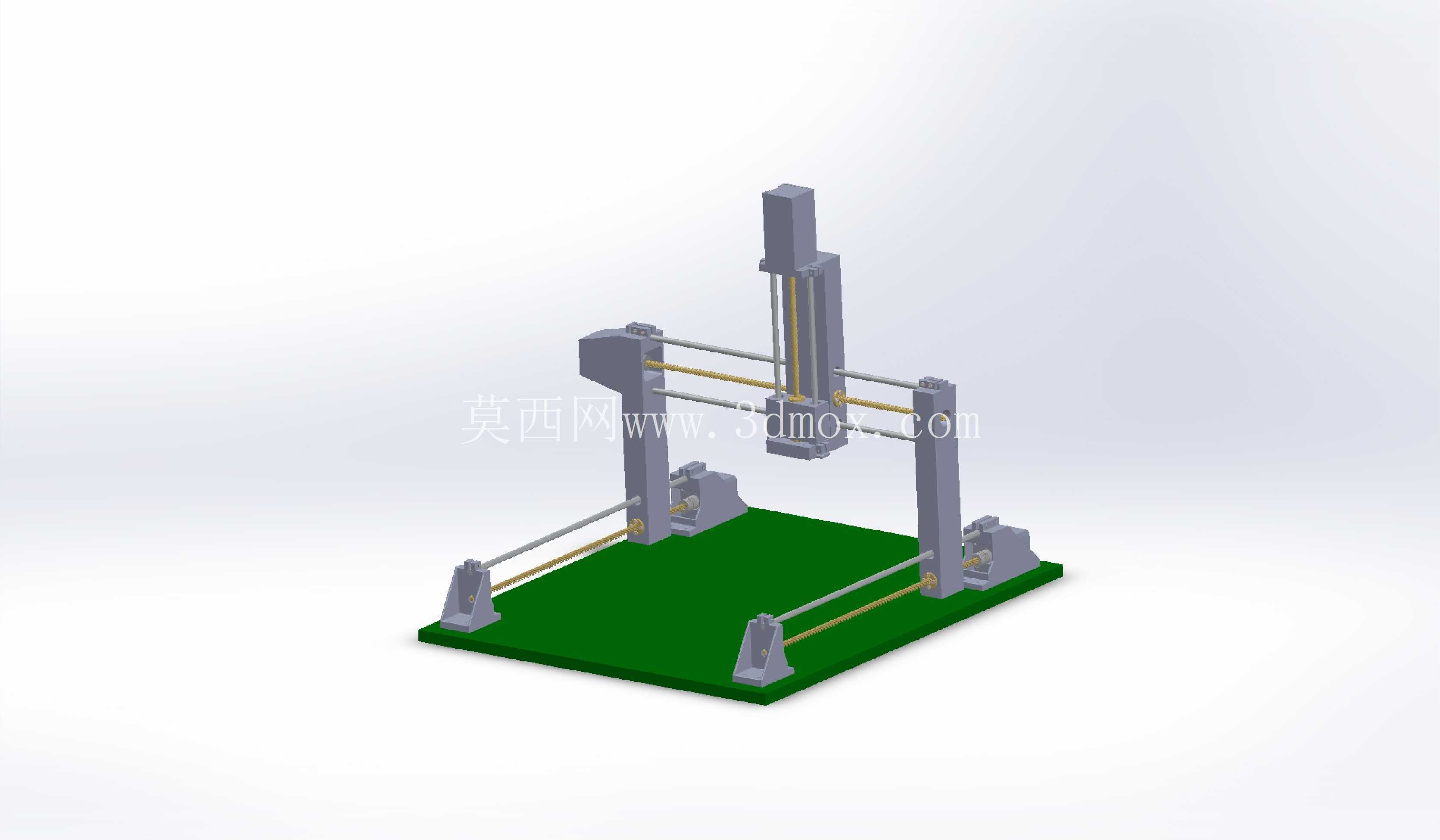

龙门式三轴数控加工运动平台结构

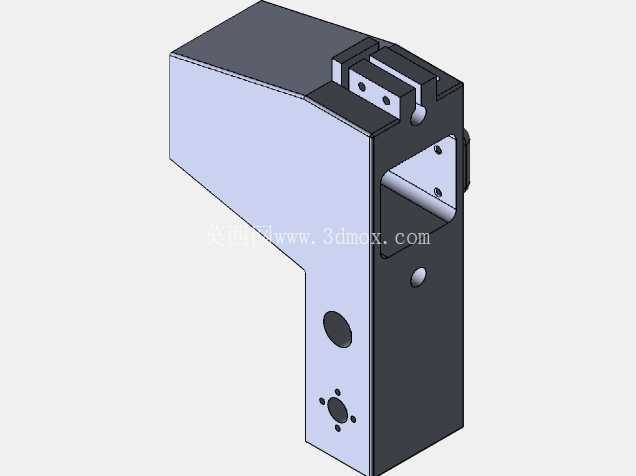

　　Y轴的滑座搭载在横梁的横向导轨上，负责横向的进给运动，Z轴的主轴安装座垂直固定在Y轴滑座上，可实现垂直方向的升降进给，三个轴向的运动配合能覆盖底座上方矩形区域内的全行程加工范围，没有运动死区。设计阶段首先考虑的是安装边界的适配性，底座采用整块平板式的安装基面，底部预留了标准的地脚安装孔位，可直接固定在常规的工作台面上，不需要额外做复杂的地基处理，整体外廓的长宽尺寸控制在桌面设备的常规范围内，不会占用过多的作业空间，Z轴的最大下行行程也做了限位设计，避免主轴下行超程碰撞到工作台面造成设备损坏。这套龙门式三轴运动平台的结构设计，最初是面向小型桌面级数控加工场景做的方案验证，日常在教学实训、小尺寸工件的轻量切削、点位标记作业中都能适配，不少职业院校的数控实训课程里，会用这类结构作为学生理解多轴联动逻辑的实操载体，也有小型工坊用同构型的设备做软金属、塑料件的小批量打样加工。从结构布局来看，采用双侧支撑的龙门架形式，X轴向的传动组件布置在底座两侧的平行导轨上，能最大限度降低单侧悬臂带来的倾覆力矩，运动过程中横梁的受力更均匀，不会因为滑座移动到横梁一端就出现明显的形变偏差。

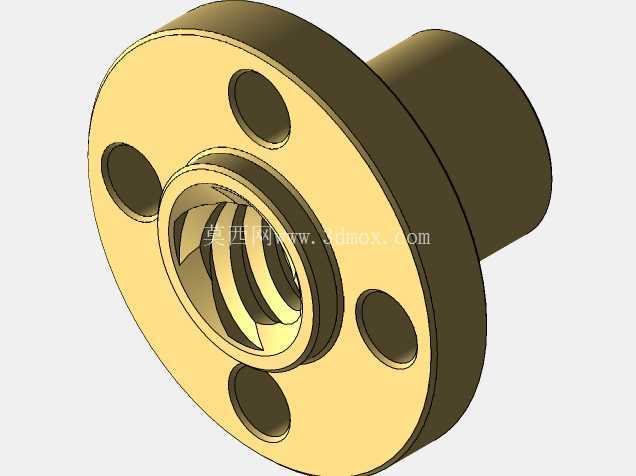

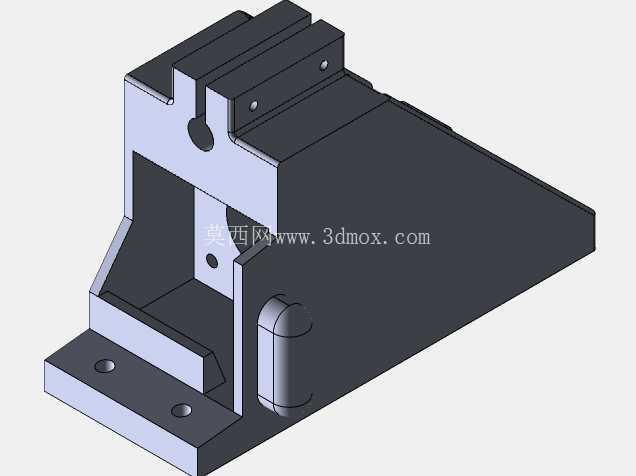

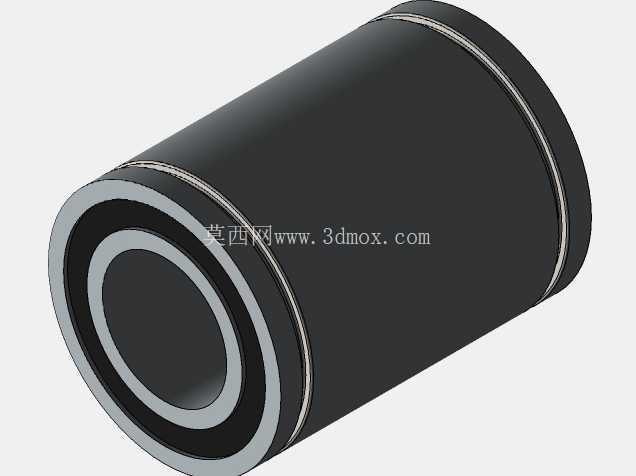

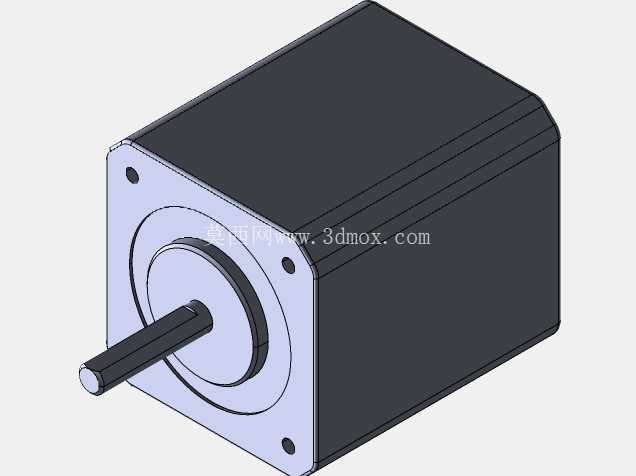

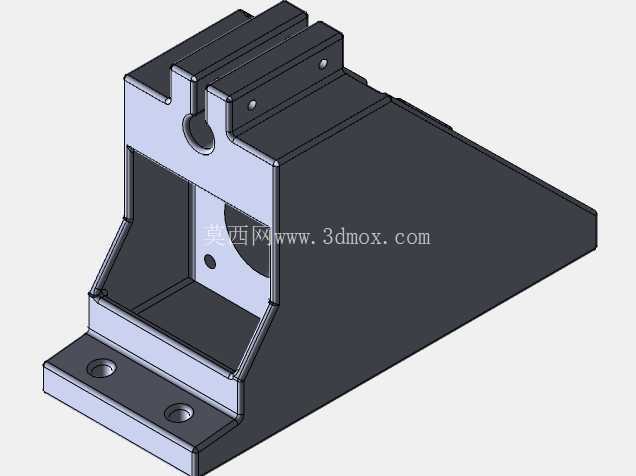

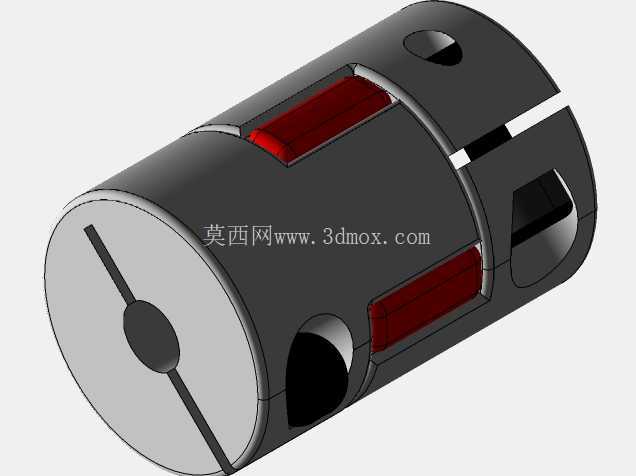

　　传动部分的设计优先考虑运动的平稳性，每个轴向都采用直线导轨搭配传动杆的组合，导轨的安装基面都设计了定位凸台，装配时不需要反复打表找正就能保证导轨的平行度要求，降低装配调试的难度，各个轴向的运动座都预留了标准的驱动元件安装位，可根据实际负载需求选配不同扭矩的驱动部件，不需要对主体结构做二次修改。机架部分的支撑腿都做了加强筋结构，在减轻整体重量的同时保证足够的结构刚性，即使在快速进给的启停过程中，机架也不会出现明显的共振，保证运动过程中的位置精度。工作台面采用平整的平板设计，可搭配通用的工件夹具使用，不管是平板类工件还是小型异形件，都能通过夹具快速固定在台面上，适配不同的作业需求。

　　在结构细节上，各个运动部件的外侧都预留了防护件的安装槽位，后期可加装防尘折罩，避免加工过程中产生的碎屑进入导轨和传动部件内部，延长设备的维护周期。横梁和两侧支撑座的连接采用定位销加紧固件的组合方式，装配后能保证横梁和底座台面的平行度，不会因为长期运行出现连接松动导致的精度衰减。这套结构的设计没有追求过高的参数冗余，所有的结构尺寸都是围绕小型加工场景的实际需求确定，既不会因为刚性不足影响加工精度，也不会因为过度设计造成材料和成本的浪费，对于需要搭建小型数控运动平台的从业者来说，可直接参考这套结构的布局思路，根据自身的行程需求调整各轴向的导轨长度，快速完成定制化设备的结构搭建。

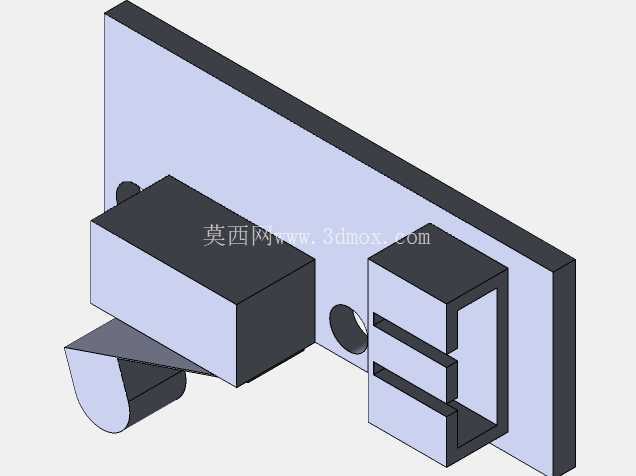

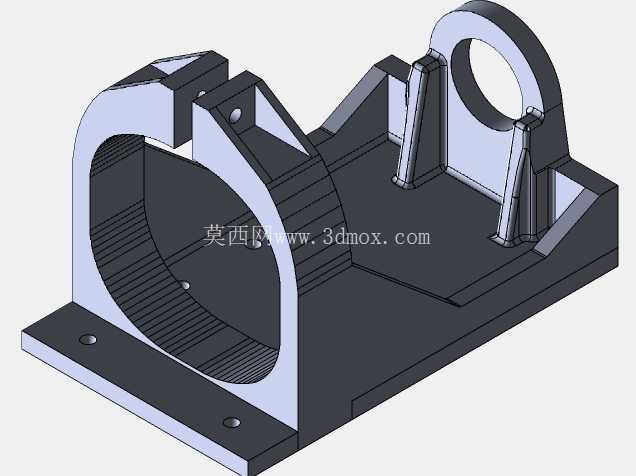

　　在实际应用中，这类结构除了用于轻量切削加工，还可以通过更换Z轴末端的执行部件，拓展出点胶、喷涂、激光打标等不同的功能，只需要调整Z轴安装座的连接接口，就能适配不同的作业工具，结构的拓展性较强。设计过程中也充分考虑了装配的工艺性，所有的零部件都采用常规的机械加工方式就能制作，不需要特殊的加工设备，普通的机加工车间就能完成全部零件的加工，降低了结构的落地难度。各个运动轴的限位开关安装位都做了预留，装配时可直接在预设位置安装限位元件，不需要额外在机架上钻孔攻丝，减少现场装配的工作量。底座的台面设计了均匀分布的T型槽预留位置，后期可根据需求加装T型槽条，方便工件夹具的快速固定和位置调整，不用每次装夹都重新打孔。整体结构的受力路径经过反复优化，X轴向运动时的载荷通过两侧的支撑腿直接传递到安装基面，不会让横梁承受额外的扭转力，Y轴和Z轴运动时产生的载荷也能通过横梁均匀传递到两侧支撑，整个结构的受力分布均匀，长期运行也不会出现局部应力集中导致的结构变形。
