便携式外置移动硬盘外观结构三维建模

　　日常做数码外设结构建模的时候，外置移动硬盘的外观结构是很典型的消费电子壳体类建模练习对象，这次做的这款旧款移动硬盘模型，还原的是早期2.5英寸外置机械移动硬盘的经典结构形态，这类产品在民用数据存储、办公资料转移、现场工控数据备份场景里都有很高的普及率，很多现场调试的工程师都会随身带一块这类硬盘，用来拷贝设备程序、备份组态数据、转存测试采集的原始数据，相比内置硬盘，外置的形态不需要拆开机箱就能完成数据读写，对经常跑现场的技术人员来说实用性很强。

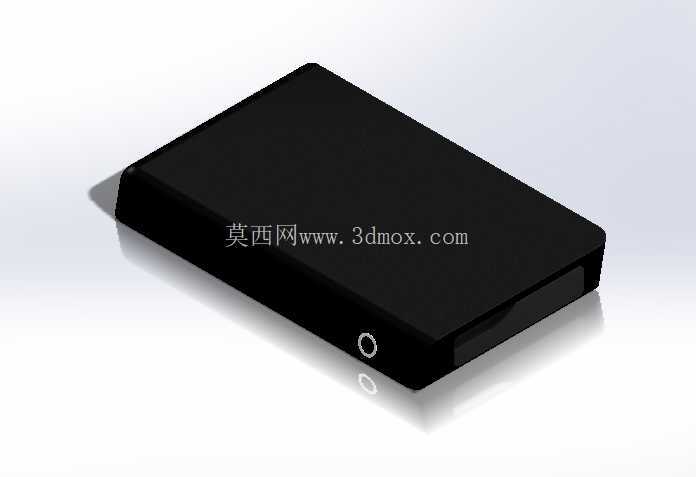

　　从结构设计思路来看，这类移动硬盘的壳体采用上下扣合的分体式结构，上壳是整体覆盖的平面壳体，边缘做了小角度的倒角过渡，避免直角棱边硌手，也能减少跌落时的应力集中，下壳预留了内置2.5英寸机械硬盘的安装腔体，腔体内部的限位筋高度刚好匹配标准9.5mm厚度的2.5英寸硬盘，不需要额外加装减震垫就能完成硬盘的限位固定，壳体侧面预留了USB数据接口的开孔位置，还有一个圆形的状态指示灯开孔，指示灯位置刚好对应内置硬盘的读写状态引脚，硬盘进行读写操作时，灯光可以透过半透明的灯孔透出，方便用户直观判断设备的工作状态，避免在数据传输过程中误拔设备造成数据损坏或者硬盘坏道。

　　外形尺寸方面，这款移动硬盘的整体长宽尺寸控制在120mm×80mm范围内，整体厚度不到18mm，比常规的内置3.5英寸硬盘小了近三分之二，刚好可以放进工装裤的侧袋或者笔记本电脑包的收纳隔层里，不会占用过多的携带空间，安装边界上，这类外置硬盘不需要额外的固定支架，只需要通过标准USB接口就能完成数据传输和供电，不需要额外外接电源适配器，在没有市电供应的户外现场、设备机房里，只要连接笔记本电脑的USB接口就能正常工作，对使用场景的适配性很强。

　　壳体的边角做了R3左右的圆角处理，除了提升握持手感之外，也能在设备意外跌落时分散冲击力，降低壳体开裂的概率，壳体表面做了细磨砂的纹理处理，不容易残留指纹和划痕，长期使用也不会出现明显的外观磨损，侧面的接缝位置做了错位的止口结构，上下壳扣合之后缝隙控制在0.1mm以内，既可以避免日常使用中灰尘、飞溅的液体进入壳体内部损坏内置硬盘，也不需要额外打螺丝就能完成壳体的初步固定，后期拆解更换硬盘的时候只需要撬开卡扣就能完成操作，维护难度很低。

　　建模过程中需要重点注意的是壳体内部的安装柱位置，四个固定柱的中心距要完全匹配标准2.5英寸硬盘的安装孔位，柱高要控制在刚好让硬盘接口对准侧方的接口开孔位置，偏差不能超过0.2mm，否则组装的时候会出现接口对位不准、硬盘插不到位的问题，指示灯开孔的位置要对准内置电路板上的LED灯珠，开孔直径控制在3mm左右，内部做轻微的导光斜面，让灯光可以均匀透出，不会出现局部亮斑。另外壳体的边缘拔模角度设置为1.5度，完全符合注塑生产的工艺要求，不需要后期做结构调整就能直接开模生产，壁厚整体保持均匀的2mm厚度，没有出现壁厚突变的位置，避免注塑生产的时候出现缩痕、缺胶的问题。

　　这类移动硬盘的结构虽然简单，但对尺寸精度的要求并不低，因为内部要容纳标准尺寸的机械硬盘和转接电路板，任何一个限位筋的位置偏差都可能导致组装的时候出现干涉，很多新手建模的时候容易忽略内部腔体的让位空间，把壳体壁厚做的太厚，导致整体尺寸超标，或者把接口开孔的位置做偏，导致数据线插不到位，实际建模的时候需要先把内置硬盘和电路板的标准尺寸导入作为参考，再围绕内部元件的尺寸去做壳体的结构设计，而不是先画外壳再去凑内部的空间，这样才能保证最终的模型符合实际生产和组装的要求。
