Q版卡通红色玩具小车结构设计

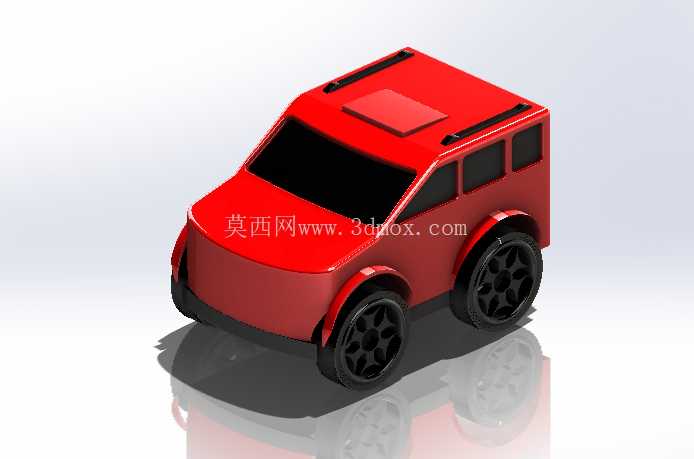

这款Q版玩具小车的设计，最初是面向儿童玩具铸造量产场景开发的，整体造型走圆润无棱角的卡通化路线，完全规避了尖锐凸起结构，从源头适配低龄儿童玩具的安全设计要求，也为后续铸造脱模工序预留了足够的拔模斜度，减少模具加工过程中的倒扣结构，降低模具抽芯机构的复杂度。从实际应用场景来看，该结构既可以作为压铸类合金玩具小车的主体结构原型，也可适配注塑类塑料玩具的开模参考，整体无活动装配部件，一体化的车身壳体设计能够大幅减少量产环节的装配工序，降低生产过程中的组装成本，同时避免小零件脱落带来的儿童误食风险，适配3岁以上儿童玩具的安全规范。

设计过程中优先考虑了铸造工艺的成型可行性，车身所有外表面均做了R2以上的圆角过渡，没有小于1mm的窄缝、尖角结构，能够有效避免铸造充型过程中出现冷隔、缺料缺陷，同时减少模具型腔的应力集中点，延长模具的使用寿命。车身侧面的车窗区域采用内凹式结构设计，不需要额外做镶件拆分，直接通过型腔铣削即可成型，后期可以通过移印、喷涂工艺实现车窗的黑色效果，不需要额外的装配工序。车顶的方形凸起结构既做了造型上的点缀，模拟真实SUV车型的天窗结构，同时也作为铸造过程中的浇口预留位置，成型后只需要简单打磨浇口残留即可，不会破坏车身外表面的整体平整度。

车轮部分采用和车身一体化的连接结构设计，轮辐部分做了镂空的六辐造型，既还原了真实汽车轮毂的视觉效果，同时镂空结构能够减少铸造过程中的材料收缩不均问题，避免轮毂位置出现缩孔缺陷。轮拱位置做了外凸的圆弧包围，既强化了整车的卡通视觉效果，同时也作为车身的加强筋结构，提升薄壁车身壳体的结构强度，避免儿童摔碰过程中出现车身开裂的问题。整车的壁厚控制在2mm均匀区间，所有位置的壁厚差不超过0.5mm，能够有效避免铸造过程中因为壁厚不均导致的翘曲、变形问题，保证成型后零件的尺寸精度。

从安装边界来看，该模型为一体化单零件结构，不需要额外的装配配合，成型后只需要经过去毛刺、表面喷涂、移印标识三个工序即可完成成品加工，不需要考虑零件之间的配合公差，大幅降低了生产环节的品质管控难度。车身底部做了平整化设计，能够保证小车放置在平面上的稳定性，四个车轮的着地点共面度公差控制在0.2mm以内，避免出现放置不稳、滑动卡顿的问题。车头部分的圆润曲面做了连续G2过渡，没有曲面折角，既提升了视觉上的柔和感，也避免喷涂过程中出现积漆、流挂的问题。

在结构细节处理上，车身侧面的三条黑色装饰条采用内凹0.3mm的浅槽设计，后期喷涂黑色漆时可以通过简单的遮蔽即可实现分色效果，不需要额外粘贴装饰件，进一步简化生产流程。整车的所有棱边都做了倒钝处理，没有任何锋利边缘，完全符合玩具安全标准中的锐利边缘测试要求。设计过程中也充分考虑了模具的加工便利性，所有曲面都采用可三轴铣削加工的结构，没有需要五轴加工的深腔、倒扣结构，能够大幅降低模具的加工成本，缩短模具开发周期。对于铸造工艺来说，该模型的分型面设置在车身侧面最大轮廓线位置，分型面平整无复杂落差，能够有效减少合模过程中的飞边产生，降低后期去飞边的人工成本。
