BA-2R708-P7型小型微动开关三维结构

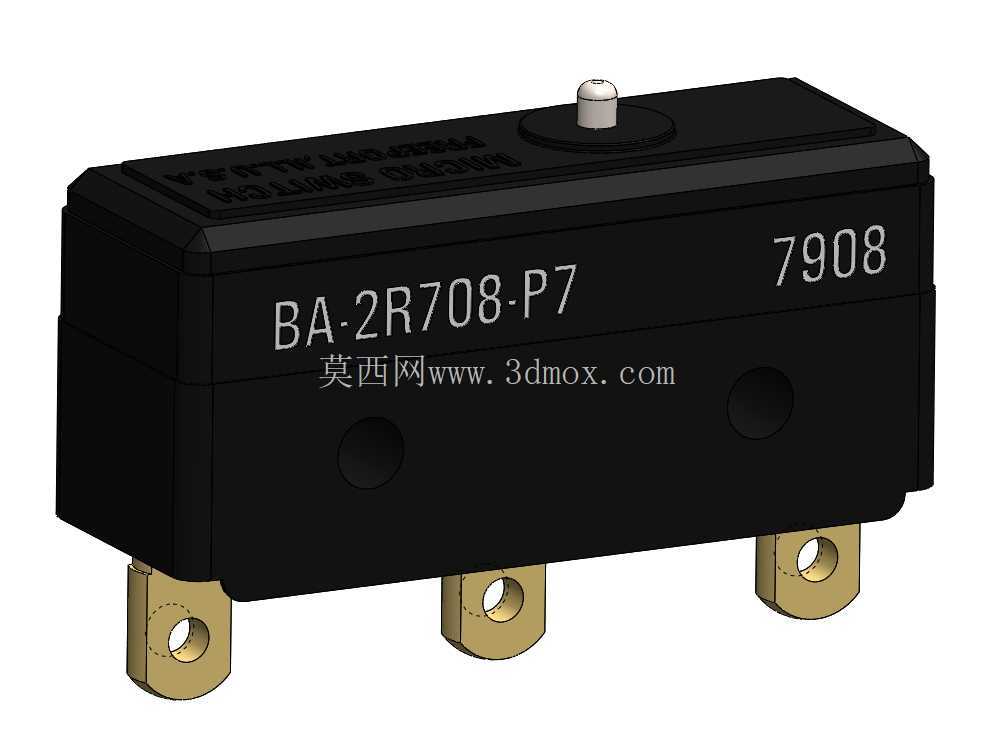

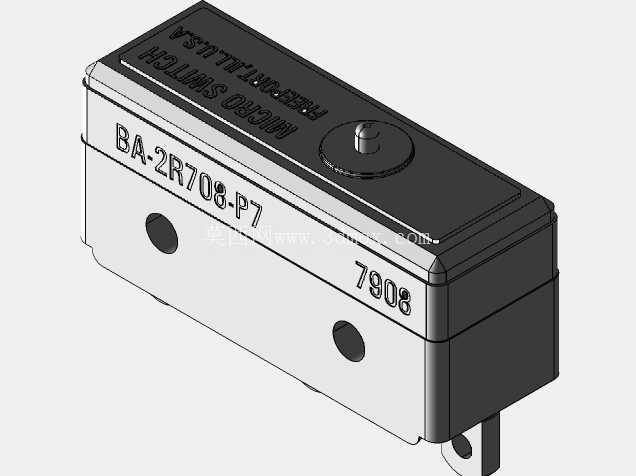

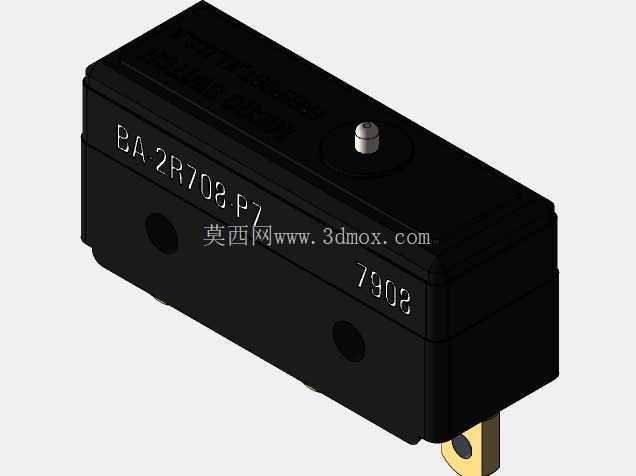

　　这款小型微动开关的三维建模过程中，首先要考虑的是其在各类工业控制、家电设备、自动化检测工位中的实际触发场景，这类元件常被用于设备行程限位、位置检测、状态反馈回路中，比如小型自动化装配线的工件到位检测、家电门盖闭合状态触发、工业控制柜内的机械动作信号反馈，都需要这类体积小巧、触发灵敏的开关元件来完成信号通断的切换。建模时首先还原了其黑色绝缘外壳的整体轮廓，外壳采用的是热固性塑料材质的典型结构，表面做了细微的哑光质感处理，顶面印刷的型号标识位置完全参照实物布局，顶部的触发按钮做了金属包边与塑料顶柱的分层结构，按钮的伸缩行程预留了符合微动开关常规参数的活动间隙，保证装配后按钮按压无卡滞。

　　底部三个带安装孔的接线端子采用黄铜材质建模，端子的安装孔位做了倒角处理，孔位尺寸匹配常规M2.5规格的安装螺丝，三个端子的间距严格按照实物安装边界设定，保证用户在做整机装配布局时，接线端子的爬电距离、电气间隙符合低压电气元件的安全规范。外壳侧面的两个圆形定位凹点也做了还原，这两个凹点是生产过程中外壳合模定位的工艺结构，同时也可作为设备安装时的辅助定位基准，帮助装配人员快速确认开关的安装方向。建模过程中对开关的整体安装边界做了严格把控，整体长宽高尺寸适配小型设备的紧凑安装空间，三个底部固定脚的伸出长度、弯折角度完全参照实物，固定脚的安装平面共面度公差在建模时做了约束，避免实际装配时出现开关安装歪斜、触发按钮受力不均导致的触发失效问题。

　　从功能特性来看，这类微动开关依靠内部的弹簧触点结构实现快速通断，触发压力小、行程短，建模时虽然没有做内部触点的详细拆分，但外壳的内部空腔尺寸预留了足够的空间容纳内部的弹簧、动触点、静触点组件，外壳的壁厚设定符合热固性塑料件的成型工艺要求，避免出现壁厚不均导致的注塑成型缺陷。在实际选型应用中，这类开关常被安装在空间受限的检测位置，所以模型对外形轮廓的圆角、棱边都做了精准还原，避免用户在做装配干涉检查时出现误差，比如开关顶部的按钮突出高度、外壳侧面的拔模斜度都按照实物参数设定，保证三维模型导入装配体后，和周边结构件的间隙检查结果和实际装配状态一致。

　　接线端子的建模还原了黄铜件的冲压折弯特征，端子表面的镀层质感做了区分，端子和外壳的配合位置做了密封台阶结构，符合这类开关的基本防护等级要求，能够阻挡日常工况下的灰尘进入开关内部影响触点接触可靠性。建模时还考虑了用户在做工程图导出时的需求，所有特征都采用参数化建模方式，关键安装尺寸都做了参数关联，用户如果需要调整安装孔位、按钮高度来适配自身设备的安装需求，可以直接修改对应参数完成模型调整，不需要重新绘制整体结构。这类微动开关在实际使用中，触发按钮的受力方向需要和按钮轴线保持一致，模型中按钮的端面做了平面特征，方便用户在装配时对齐触发压片的受力面，避免侧向受力导致按钮磨损过快、寿命降低。外壳顶面的型号标识位置做了草图定位，用户如果需要替换成自身产品的型号标识，可以直接编辑对应草图完成修改，适配不同的产品标注需求。整体模型的装配约束完全按照实际生产的装配顺序设定，外壳上下盖的配合面、端子和外壳的压接位置都做了正确的配合约束，不存在过定义或者欠定义的特征，用户打开模型后可以直接查看各个部件的装配关系，也可以拆分模型查看各个零件的单独结构，方便做二次设计或者结构参考。
