密封型重载微动开关BAF1-2RN-RH结构设计

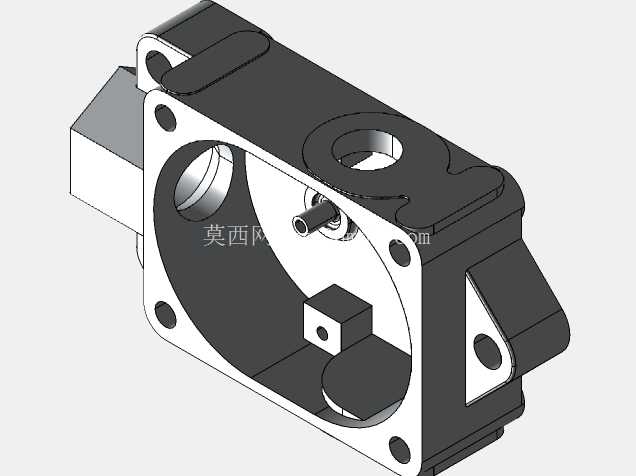

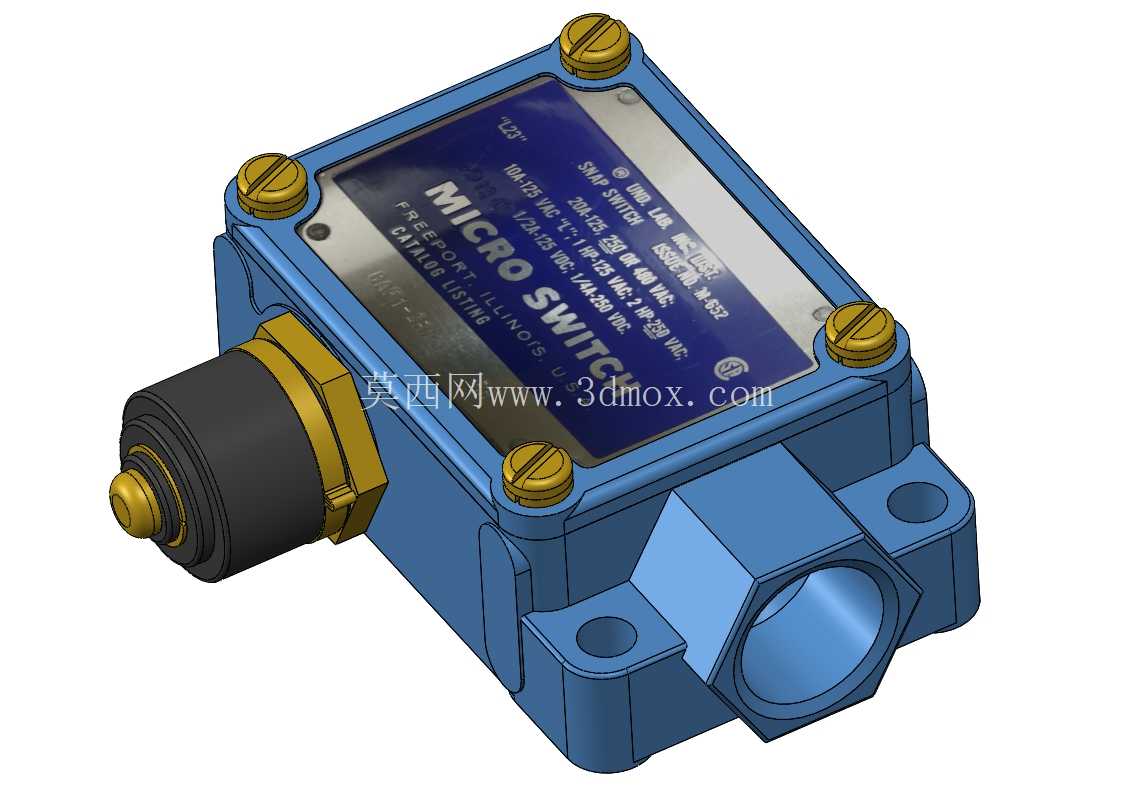

　　这款密封型重载微动开关的三维结构，完全还原了工业现场恶劣工况下的使用需求，从壳体密封结构到内部触发机构的布局，都围绕高防护、长寿命、触发可靠的核心要求展开。先从安装适配性来看，壳体采用压铸铝合金基座搭配顶部四个角的紧固螺钉，安装孔位预留了足够的沉头空间，侧面预留的穿线孔采用内螺纹接口，可直接对接金属防水软管接头，安装时不需要额外加工转接板，直接通过基座底部的两个安装孔就能固定在设备机架、运动部件旁的安装面上，安装边界尺寸控制紧凑，不会占用过多设备内部的布线空间，在狭小的设备腔体内也能完成布置。

　　从实际应用场景来说，这类开关常被用在工程机械、港口起重设备、户外自动化输送线的位置检测环节，比如起重机的行程限位、工程机械操作手柄的触发反馈、户外露天设备的门盖开合检测，这类场景往往伴随粉尘、切削液飞溅、户外雨淋甚至短时浸水的情况，所以整个壳体的密封设计是核心重点：顶部的铭牌盖板和基座之间预留了密封胶圈的安装槽，触发推杆部位采用双层密封圈结构，外层是防尘的橡胶刮圈，内层是耐油的O型密封圈，既可以阻挡外部粉尘进入内部触点腔，也能避免设备上的润滑油、切削液渗入造成触点氧化失效。

　　触发结构的设计上，顶部柱塞式的触发头采用金属基体包覆橡胶缓冲层，触发行程控制在精准的毫米级范围内，触发压力经过调校，既不会因为设备运行的振动造成误触发，也能在运动部件抵达限位位置时可靠触发，内部的微动触点采用快动结构，触发瞬间触点完成跳接，不会出现接触拉弧的问题，能承受较高的直流与交流负载，满足工业控制回路的通断需求。侧面的穿线腔和内部触点腔之间做了隔离设计，接线完成后可以在穿线腔内填充密封胶，进一步提升整体防护等级，即使在户外温差较大的环境下，也不会因为腔体内凝露造成触点短路。

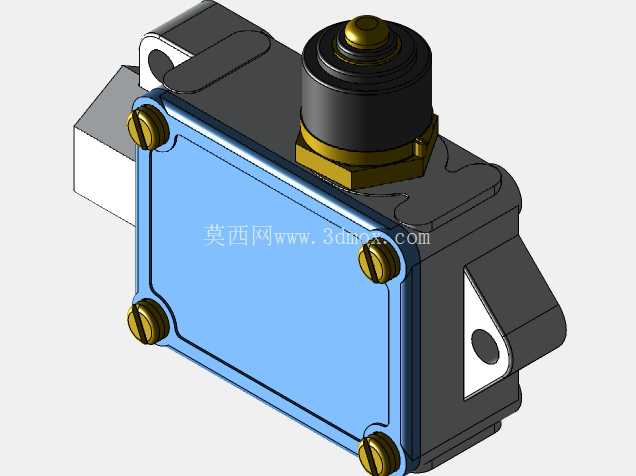

　　建模过程中对各个配合面的公差做了还原，四个紧固螺钉的拧紧力矩对应的密封压缩量都做了结构上的限位，避免螺钉拧紧过度造成密封胶圈过度压缩失去弹性，也不会因为拧紧力矩不足导致密封失效。触发推杆的滑动配合面采用小间隙配合，表面粗糙度要求控制在合理范围，既保证推杆滑动顺畅无卡滞，也能配合密封圈实现可靠密封。顶部的铭牌区域采用沉台设计，铭牌粘贴后不会突出壳体表面，避免设备安装、维护过程中刮蹭造成铭牌脱落。

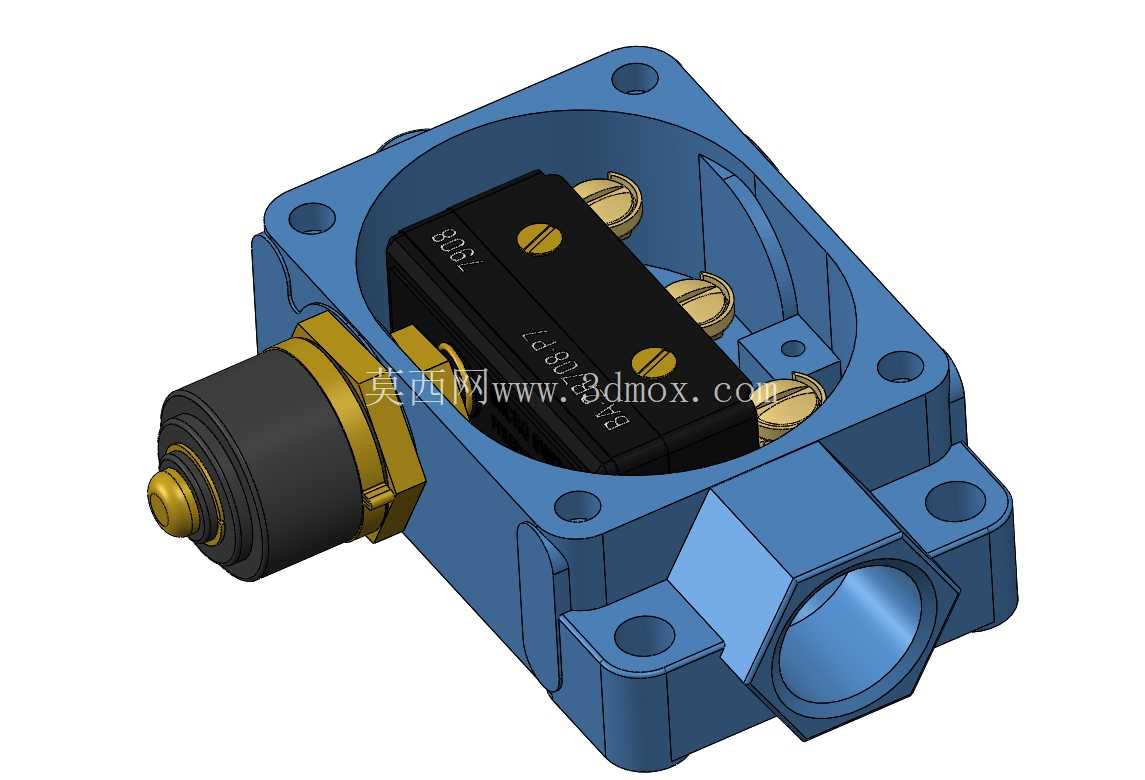

　　从选型适配的角度看，这款开关的结构尺寸兼容同系列老款产品的安装孔位，替换老款损坏开关时不需要重新打孔调整安装位置，直接替换即可完成设备维护。触发头的伸出长度可以根据实际安装场景做小幅调整，适配不同的触发间隙要求，不需要额外加装触发撞块。整个壳体的边角都做了圆角过渡处理，没有尖锐的棱角，安装布线过程中不会划伤操作人员的手部，也不会刮破设备内部的线缆绝缘层。内部触点组件的安装采用卡槽定位，不需要额外的紧固件固定，装配流程简单，生产装配效率高，后期维护拆解也很方便，只需要拧开顶部四个紧固螺钉就能打开盖板检查内部触点状态，不需要破坏整体密封结构。
