模数3齿数66圆柱直齿轮三维设计

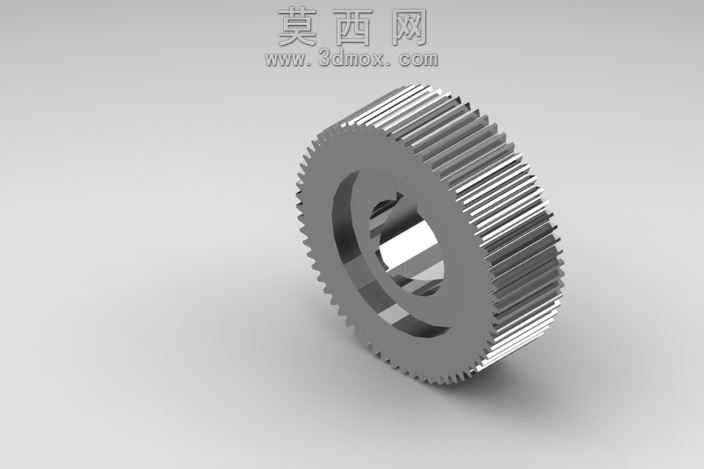

本作品为模数3、齿数66的圆柱直齿轮三维建模作品，整体采用SolidWorks完成全参数化建模设计，建模过程严格遵循直齿轮的齿廓啮合基本定律，以渐开线作为齿廓基准曲线，通过参数化方程驱动齿形轮廓生成，保证齿形的啮合精度符合机械传动设计规范。建模初期先确定齿轮的核心设计参数，以毫米为统一建模单位，依次完成齿顶圆、分度圆、齿根圆的基准草图绘制，通过拉伸凸台命令生成齿轮的基体毛坯结构，再通过阵列命令完成全部66个轮齿的特征排布，避免逐个绘制齿形带来的精度误差与建模冗余。针对齿轮中心的安装孔与键槽结构，建模时严格匹配通用传动件的安装尺寸规范，在孔壁与键槽位置添加了合理的安装倒角，去除锐边特征，还原真实机加工零件的工艺细节。渲染阶段采用金属哑光钢材质赋予齿轮整体，模拟工业常用45号调质钢的表面质感，通过调整环境光与反射参数，突出轮齿端面与齿面的金属光泽，同时在齿轮边缘添加柔和的阴影效果，提升模型的立体真实感。结构设计上，该齿轮为标准直齿圆柱齿轮结构，无额外的减重孔与辐板设计，属于实心结构传动齿轮，适用于中等载荷的平行轴传动场景，轮齿的齿厚、齿顶高、齿根高参数均符合标准模数齿轮的设计要求，可直接用于传动机构的装配模拟、运动仿真以及工程图导出。设计思路围绕通用机械传动的常用齿轮规格展开，摒弃了复杂的自定义齿形设计，完全采用国标直齿轮的参数体系，保证模型具备实际工程参考价值，建模过程中对所有特征进行了全参数关联，修改模数、齿数等核心参数即可快速生成同类型不同规格的齿轮模型，具备良好的可编辑性与复用性，可用于机械设计教学、传动方案演示、虚拟装配等多种场景。
