双螺旋行星齿轮传动机构设计

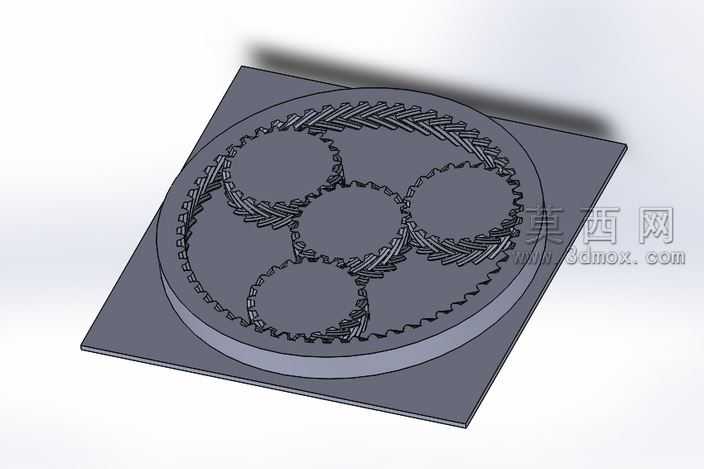

本作品为双螺旋行星齿轮传动机构，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先对齿形轮廓进行精准参数化定义，针对双螺旋齿的特殊齿向结构，通过螺旋扫掠、齿向阵列结合布尔运算完成齿面的精确成型，保证每一组轮齿的啮合间隙、接触面积都符合传动设计要求。整体结构包含内齿圈、多组行星轮、中心太阳轮以及配套安装基座，建模阶段对各零件的装配基准进行统一约束，通过同轴、面重合、齿轮啮合约束完成整机虚拟装配，可直观呈现传动过程中各轮齿的啮合运动轨迹。渲染阶段采用哑光金属材质模拟齿轮加工后的金属质感，基座部分采用深灰色磨砂材质区分结构层级，通过环境光遮蔽效果突出轮齿啮合处的结构细节，整体渲染视角选择斜向俯视角度，可完整呈现内齿圈内部多组行星轮的排布方式与双螺旋齿的交错啮合特征。设计思路上针对传统行星齿轮传动的平稳性需求，采用双螺旋齿结构抵消轴向传动分力，降低传动过程中的振动与噪音，多行星轮均布的排布方式可有效分散传动载荷，提升整体机构的承载能力。建模过程中对齿根过渡圆角、齿顶修缘部分进行了细节优化，避免应力集中问题，同时考虑到双螺旋齿的加工装配难度，结构设计上预留了合理的装配间隙，适配3D打印等增材制造工艺的成型特性，无需复杂的传统加工工序即可完成整体结构的制作，既满足传动原理的演示需求，也可作为小型精密传动结构的设计参考，完整还原了双螺旋行星齿轮的传动逻辑与结构特点，各零件间的装配关系清晰，可直接用于运动仿真验证传动比与传动平稳性。
