ESP8266模块MicroSD卡外接扩展安装壳体

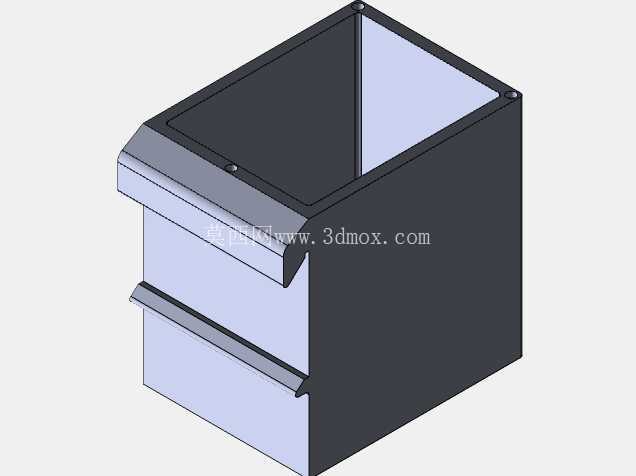

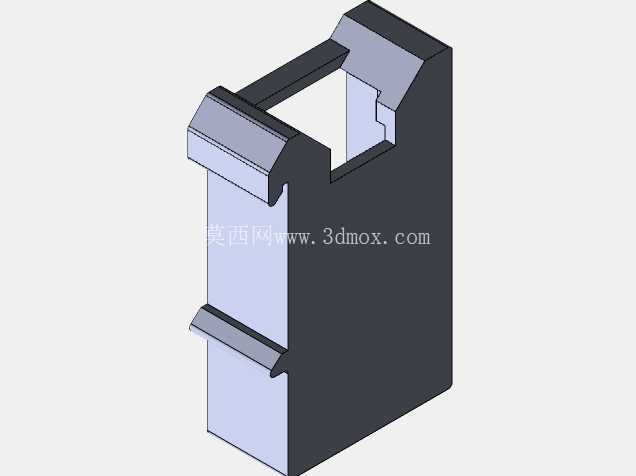

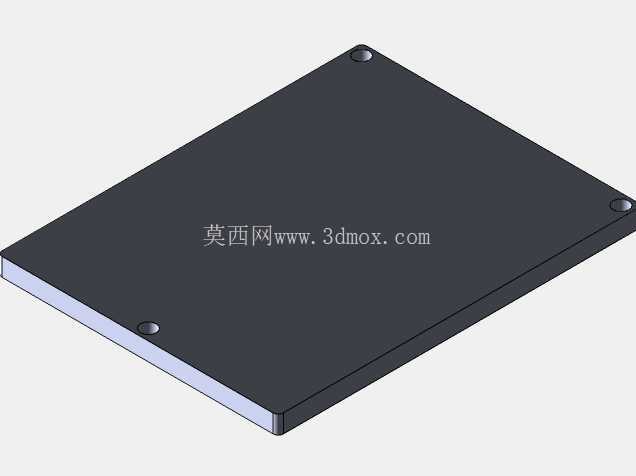

　　这款壳体结构主要面向嵌入式硬件开发场景，针对ESP8266无线模块搭配外置MicroSD读卡器的组合使用需求设计，同时集成了两节七号电池的容纳仓位，可直接为整套硬件提供独立供电支持，无需额外外接电源模块即可完成离线数据采集、无线传输类项目的硬件搭载。从实际应用场景来看，这类结构常被用于物联网节点原型开发、小型环境监测终端搭建、离线数据记录装置制作等场景，开发人员无需额外设计固定结构与防护外壳，可直接将核心电路板、读卡模块、电池组嵌入对应仓位，快速完成功能样机的组装验证，大幅缩短原型开发阶段的结构加工周期。

　　设计思路上优先考虑了嵌入式硬件的安装便利性，壳体采用卡扣式装配逻辑，没有额外设计螺丝固定柱，依靠壳体侧边的弹性卡扣即可完成上下壳体的扣合固定，装配过程无需额外工具，拆装调整硬件时操作效率更高。针对ESP8266模块的天线区域，壳体对应位置做了镂空避让设计，避免塑料壳体遮挡无线信号，保障WiFi传输的信号强度稳定；MicroSD卡座的位置预留了精准的插卡开口，用户无需拆开壳体即可直接插拔内存卡，方便在设备运行过程中快速导出存储的采集数据，适配需要频繁更换存储卡的测试场景。电池仓部分做了独立的隔舱设计，将电池与电路板区域物理分隔，避免电池漏液时直接腐蚀核心电路板，隔舱尺寸严格匹配两节七号电池的外形公差，仓壁设置了微小的弹性凸点，装入电池后可依靠凸点的挤压摩擦力固定电池位置，即使设备出现小幅振动、倾斜的情况，电池也不会出现移位松脱的问题，保障供电接触稳定。

　　安装边界方面，壳体整体外形为规整的长方体切角结构，外部无突出的安装耳，可直接嵌入到小型设备的内部预留仓位中，也可通过背部的双面胶直接固定在平整的安装面上，整体占用空间极小，适配各类紧凑型硬件项目的空间限制。壳体侧壁对应ESP8266模块的排针位置预留了开口，排针可直接伸出壳体外部，方便外接传感器、调试器等外设，无需额外在壳体上开孔走线。壳体壁厚采用均匀的1.5mm设计，既保障了基础的结构强度，日常手持调试、轻微磕碰时不会出现壳体开裂的问题，也不会因为壁厚过大占用过多内部空间，同时适配3D打印的工艺公差，打印完成后无需额外打磨即可顺利完成各部件的装配。

　　从结构细节来看，壳体内部设置了多个定位筋条，电路板装入时可顺着筋条滑入固定位置，筋条的高度经过精准计算，装入后电路板不会出现上下窜动的情况，MicroSD读卡器模块的位置也设置了对应的定位卡槽，模块卡入后不会因为插卡时的推力出现移位，保障插卡操作的顺畅性。壳体顶部的切角设计并非单纯的造型处理，而是对应电池仓的正极接触片安装位置，切角结构可预留出接触片的焊接空间，同时避免组装时出现零件干涉的问题。整体结构没有复杂的曲面造型，所有特征均为规则的拉伸、切除结构，加工难度极低，无论是采用3D打印快速制作样机，还是后续开模做小批量生产，都能有效控制加工成本，适配个人开发者、小型硬件创业团队的原型制作需求。在实际使用过程中，这款壳体可有效保护内部核心电路，避免开发过程中焊点短路、元器件磕碰损坏的问题，同时规整的外形也让原型设备的展示、测试更加方便，不会出现飞线凌乱、零件散落的情况。
