DDR5内存芯片阵列承载定位支架结构

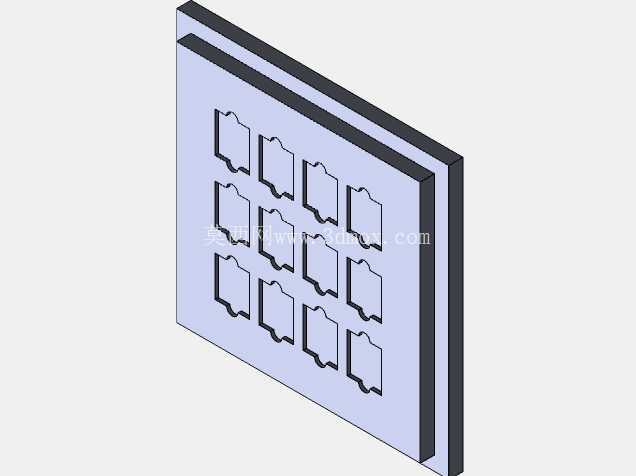

　　在半导体封装测试、内存条量产组装的生产环节里，这类DDR5内存芯片承载支架是贯穿芯片周转、预定位、批量加工工序的核心工装部件，区别于常规零散芯片的托盘结构，该支架采用双层板叠合的阵列式布局，单块板件上排布12个与DDR5内存芯片外形完全适配的定位槽位，槽位轮廓完全匹配DDR5芯片的侧边缺口与外形尺寸，能够在芯片转运、引脚预整、SMT贴装前的上料环节，避免芯片出现移位、磕碰、引脚变形的问题。

　　从结构设计逻辑来看，支架采用对称式双层板结构，两层板的定位槽位完全同轴对齐，合板后可形成半封闭的芯片容纳腔，既能够从上下方向限制芯片的Z向窜动，又不会完全遮挡芯片的核心标识面与引脚区域，方便后续工序中视觉检测设备快速读取芯片丝印、检测引脚共面度，不需要额外将芯片从支架中取出，减少二次搬运带来的损耗。槽位的排布采用3行4列的等距阵列设计，相邻槽位的间距完全匹配自动化贴片机的吸头取料步距，贴装设备可以按照固定步距连续取料，不需要反复调整吸头位置，能够大幅提升SMT工序的上料效率，同时等距排布也适配现有主流DDR5内存条的芯片贴装位间距，整板支架的芯片可以直接对应单条内存条的单侧芯片贴装需求，减少上料时的板件更换频次。

　　从安装边界与尺寸适配角度，支架整体为矩形薄板结构，板件边缘做了45度倒角处理，能够适配现有半导体生产线里通用的托盘料架卡槽尺寸，不需要对现有料架做改造即可直接上线使用，板件厚度控制在常规芯片托盘的通用厚度区间，能够兼容现有自动化上料机构的拨叉、抬升结构的行程范围，不会出现卡料、抬升不到位的问题。定位槽的深度设计经过反复校核，槽深略小于DDR5芯片的本体厚度，芯片放入后会有微小的高度突出，既能够保证芯片不会从槽位中滑落，又能让贴片机吸头接触到芯片表面时顺利完成真空吸附，不会因为槽深过大导致吸头无法贴合芯片表面出现取料失败的问题。

　　两层板的合面做了微小的定位凸台与凹槽配合，合板时能够自动对齐，不会出现上下层槽位错位导致芯片被挤压变形的问题，同时板件表面做了防静电涂层处理，能够避免生产过程中静电积累击穿DDR5芯片的内部电路，符合电子制造车间的防静电生产规范。在实际生产场景中，这类支架除了用于SMT贴装环节的上料承载，还可以用于芯片烘烤、点胶、引脚检测等多个工序，整板支架可以直接放入烘烤设备、点胶设备的载台，不需要中途更换承载治具，能够减少芯片在不同治具之间转移的次数，降低引脚碰弯、芯片污损的不良率。槽位的轮廓设计预留了微小的公差余量，既能够保证芯片放入时不会出现卡滞，又能限制芯片在槽位内的晃动量在SMT贴装的允许误差范围内，不会因为芯片偏移导致贴装时出现引脚对位偏差的问题。支架的边缘设置了统一的定位缺口，能够和生产线上的载台定位销快速配合，每次更换板件时都能保证位置精度，不需要重新做视觉对位校准，进一步压缩工序的辅助时间。
