减压阀配套电源DC接口防护盖结构设计

　　在工业流体控制场景里，减压阀作为管路压力调控的核心部件，往往需要配套外置的电源供电模块来实现压力信号采集、电动调节开度等功能，而电源DC接口的防护结构，直接关系到整个调压单元在复杂工况下的运行稳定性，这款配套的电源DC盖，就是针对减压阀配套电源模块的接口防护需求设计的钣金结构件。从实际应用场景来看，这类带DC供电的减压阀常部署在车间气动管路、实验室气路、小型工业流体输送管线中，部分场景存在粉尘飞溅、空气湿度偏高、偶有凝露产生的情况，裸露的DC电源接口很容易积灰受潮，引发接触不良甚至短路故障，这个防护盖的核心作用就是在DC插头插接完成后，对接口周边区域形成物理遮挡，同时配合壳体本身的密封结构，减少外界杂质、水汽侵入接口位置的概率。

　　从结构设计思路来看，这款防护盖和电源模块的钣金箱体采用一体化折弯成型的工艺思路，盖体本身就是箱体顶面的一部分，没有额外的拼接接缝，减少了需要密封的配合面，降低了加工和装配的复杂度。顶面预留的DC接口安装位做了下沉式的翻边处理，翻边高度刚好匹配DC插座的安装法兰厚度，插座装配完成后，法兰面和盖体内侧贴合，既可以对插座形成径向定位，避免插座受插拔力作用发生偏移，也能在插座和盖体的配合面处预留打密封胶的空间，进一步提升接口位置的防护等级。接口周边还预留了两个小型的固定孔位，用来安装接口的压线卡扣，当DC电源插头插入后，压线卡扣可以卡在插头线缆的尾部，避免设备运行过程中受线缆拉扯导致插头松脱，这个细节设计在有设备振动的车间场景里尤为实用，很多减压阀配套的电源模块故障都是因为长期振动导致插头松脱、供电中断，进而引发调压失效。

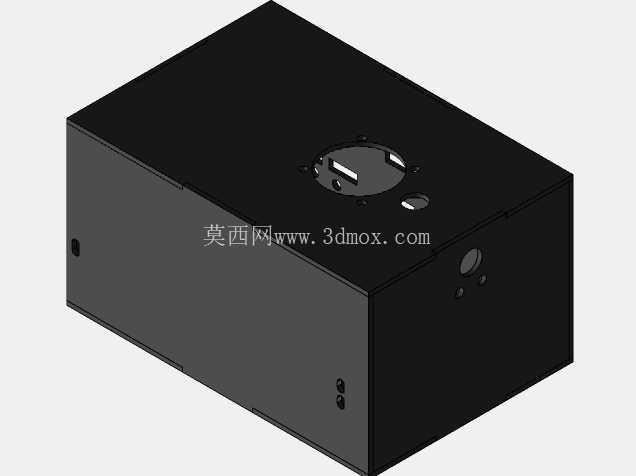

　　从外形尺寸与安装边界来看，整个盖体所在的电源箱体为长方体钣金结构，盖体的长宽尺寸完全匹配箱体的顶面轮廓，四个边角做了小半径的倒角处理，避免安装维护过程中尖锐边角划伤操作人员。盖体顶面除了DC接口的安装位之外，还预留了一个小型的指示灯安装孔和两个固定螺丝孔，指示灯孔用来安装电源工作状态指示灯，方便运维人员快速判断供电状态，两个固定螺丝孔则用来将整个盖体和下方的箱体锁紧，螺丝采用沉头设计，装配完成后螺丝顶面和盖体表面齐平，不会突出形成磕碰风险。盖体的侧边折弯高度和箱体侧壁的折弯高度匹配，折弯处做了清角处理，保证装配时盖体和侧壁可以完全贴合，没有明显的拼接缝隙，侧边还预留了两个小型的定位凸点，和箱体侧壁的定位孔配合，装配时可以快速定位，不需要反复调整对齐位置，提升装配效率。

　　在功能特性上，这款盖体采用冷轧钢板材质加工，表面做黑色喷塑处理，既具备足够的结构强度，能够承受日常的磕碰、按压不会变形，也能在普通工业环境下具备不错的防锈耐腐蚀能力，不需要额外做表面防护处理。盖体的厚度选用常规的1.2mm冷轧板，这个厚度既不会因为过薄导致结构刚性不足，受力后发生变形影响密封效果，也不会因为过厚增加不必要的材料成本和整体重量。接口位置的翻边做了圆角处理，没有尖锐的毛刺，装配DC插座的时候不会划伤插座的绝缘外壳，也不会割伤操作人员的手部。考虑到部分场景下需要频繁插拔DC插头进行调试，盖体在接口位置的周边做了局部的加强压筋，提升接口周边的结构强度，避免多次插拔后接口位置的板材发生变形，导致插座松动。

　　从实际装配的角度来看，这款盖体的所有安装孔位都和下方箱体、内部电气元件的安装位做了对位匹配，不需要现场二次打孔加工，拿到成品后可以直接完成插座、指示灯的装配，再和箱体锁紧即可完成整个电源模块的上盖装配，整个装配流程不需要复杂的工装，普通的装配人员就可以快速完成。盖体和箱体配合的位置没有复杂的卡扣结构，全部采用螺丝固定，后期维护的时候只需要拧下固定螺丝就可以打开上盖，对内部的电源电路进行检修，维护便捷性较好。针对减压阀安装空间通常比较紧凑的特点，整个盖体没有向外突出的结构，所有元件都安装在盖体的内侧或者和盖体表面齐平，不会额外占用安装空间，能够适配大部分减压阀旁的狭小安装位置，不会和周边的管路、其他阀件产生安装干涉。
