减压阀集成式阀块壳体结构设计

　　这款减压阀集成壳体的设计，最初是面向小型液压试验台的支路调压场景做的适配，常规分体式减压阀在多管路排布的试验台架上，往往需要额外搭配过渡接头、安装支架，不仅占用台架有效安装空间，接头过多还会增加流体泄漏的风险点，因此在方案初期就确定了集成式壳体的设计方向，把进出油口的连接法兰、安装定位基面、阀芯安装腔直接整合在单一坯体上，减少不必要的装配环节。

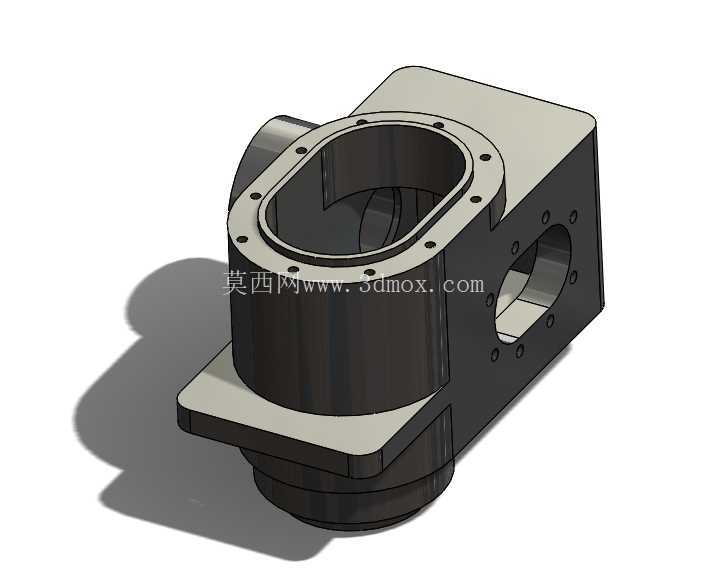

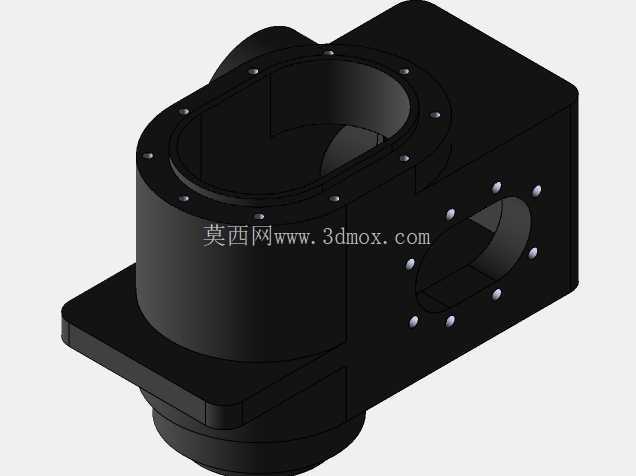

　　从功能实现层面看，壳体内部需要容纳调压弹簧、阀芯、密封组件，同时要兼顾进油侧的缓冲腔、出油侧的稳压腔结构，因此主体腔体采用了异形长圆形截面设计，相比等直径的圆形腔体，既能给阀芯的径向偏移预留足够的调整间隙，也能在相同通流能力下压缩壳体的横向占用尺寸。顶部的法兰面均匀布置了连接螺孔，用于安装上端盖和调压机构，螺孔的位置度公差控制在0.1mm以内，保证端盖压紧后密封件的压缩量均匀，避免出现偏载泄漏。侧面的两个外接油口分别对应进油和回油通路，油口端面同样设计了密封槽安装位，可适配O型圈或者组合密封垫，满足16MPa工作压力下的密封要求。

　　设计过程中大量用到挤压凸台与切割组合的建模方式，并非单纯为了建模效率，而是对应实际加工工序的排布：壳体底部的安装凸台、侧面的油口凸台，都是在坯体粗加工阶段直接铣削成型，凸台根部做了R3的圆角过渡，避免应力集中——毕竟液压元件在工作过程中会伴随压力脉动，直角棱边位置很容易在长期交变载荷下出现微裂纹，圆角过渡能有效分散局部应力，提升壳体的疲劳寿命。所有的连接螺孔都采用孔向导特征生成，底孔深度、螺纹有效长度、孔口倒角都严格按照管螺纹的安装规范设定，比如侧面油口的G1/2螺纹，有效啮合长度控制在12mm，既保证连接强度，也避免螺纹过长导致加工时出现攻丝偏斜。

　　安装边界的设定上，底部的安装基面做了0.05mm的平面度要求，两个定位销孔的中心距公差控制在±0.02mm，保证壳体安装到阀组基板上时，油口的对位精度满足密封要求，不会出现错位导致的通流面积减小。壳体的整体外形尺寸控制在180mm×140mm×160mm范围内，相比同通径的分体式减压阀，安装占用空间缩小了近30%，非常适合集成在空间紧凑的小型液压站、试验台支路、移动液压设备的阀组单元里。

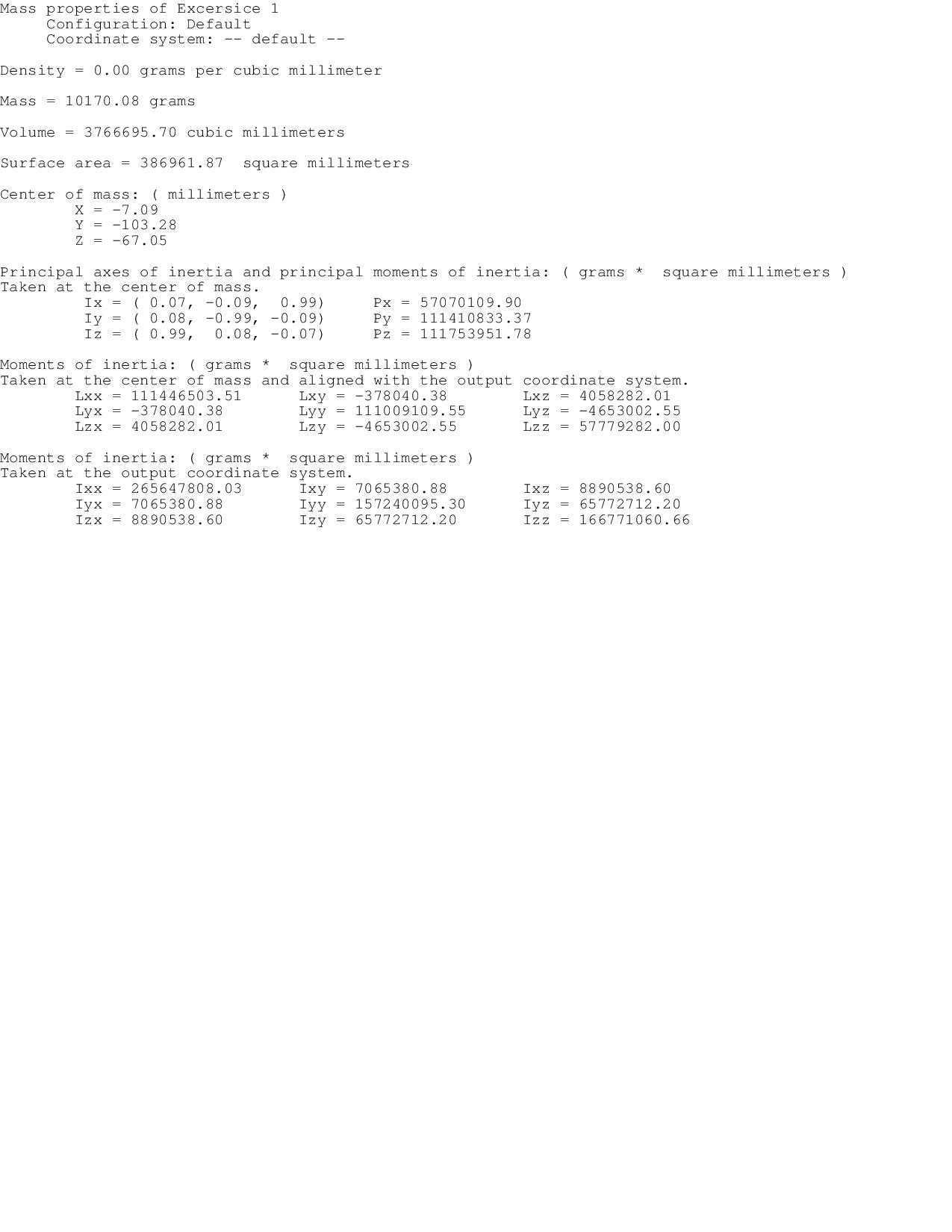

　　材料选用6061铝合金，也是基于应用场景的考量：这类支路减压阀的工作流量不大，6061合金的强度完全满足压力等级要求，同时重量只有铸铁壳体的三分之一，能降低移动设备的整体负载，而且铝合金的切削性能好，加工过程中可以减少刀具损耗，表面做硬质阳极氧化处理后，耐油液腐蚀的能力也能满足长期使用要求。外观上的分型面、棱边都做了倒角和圆角处理，没有尖锐的加工毛刺，既避免安装过程中划伤操作人员，也能减少应力集中点。

　　流体通路的设计上，进油腔到稳压腔的过渡位置做了圆弧导流结构，避免油液在腔体内出现直角折返导致的紊流，降低压力脉动带来的振动和噪音，这也是很多入门级设计容易忽略的细节——很多人做阀体设计只关注结构强度和安装尺寸，忽略了流道的顺滑性，实际使用时会出现调压不稳定、噪音过大的问题。旋转切割特征用来加工内部的异形流道，相比简单的拉伸切除，能更好地模拟实际铣削加工的走刀路径，保证建模特征和实际加工工序的一致性，后续导出工程图或者做CAM编程时，不需要再做额外的特征修正。

　　从建模练习的角度看，这个壳体的设计过程覆盖了结构设计中最常用的特征操作：从基础的凸台拉伸、切除，到异形面的圆角处理、螺纹孔的规范生成，再到外观面的处理和材料赋予，每一步都对应实际加工和设计的需求，不是为了建模而建模的无效特征。比如顶部法兰面的螺孔排布，是按照标准法兰的孔位分布做的，不是随意均匀布置，保证和通用端盖的互换性；侧面的观察孔位，是用来安装压力检测接头的，方便现场调试时直接接表测压，不需要额外在管路上加装检测点。

　　实际应用中，这类集成式减压阀壳体还可以根据不同的工况需求，在侧面预留的安装位上叠加加装单向阀、压力传感器的接口，不需要重新设计主体结构，只需要在对应凸台上加工连接孔即可，拓展性很强。安装时只需要通过底部的两个安装孔固定在阀板上，对接进出油口就能完成装配，相比分体式组件的装配，能减少60%的装配工时，同时减少了三个以上的潜在泄漏点，对于小流量的液压控制系统来说，可靠性提升非常明显。
