家用餐厨塑料托盘碗碟套装结构设计

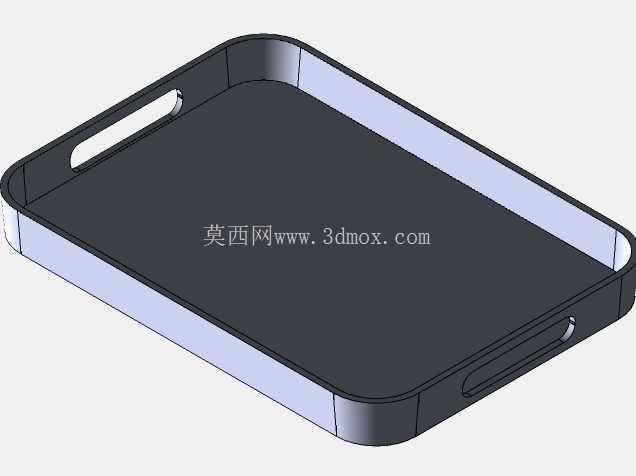

　　这套餐厨容器的三维结构设计，核心围绕日常餐饮场景的使用需求展开，覆盖家庭用餐、轻食摆盘、户外野餐、简餐出餐等多个实际使用场景，从结构层面解决普通餐厨容器易打滑、收纳占空间、握持不便的常见问题。首先看主体托盘的结构设计，整体采用带圆角的长方形轮廓，边缘做12mm高度的围边结构，围边厚度控制在2.8mm，既保证托盘承托时的结构刚度，避免盛放带汤汁的餐食时边缘形变溢洒，又不会因为壁厚过大导致整体重量过高，日常单手握持搬运时负重感适中。托盘短边一侧设置内凹式提手结构，提手位置做圆弧过渡处理，边缘做R2的圆角倒钝，避免搬运时硌手，提手的内凹深度为15mm，刚好适配成年人四指的握持深度，搬运盛满餐具的托盘时不会出现滑脱问题。

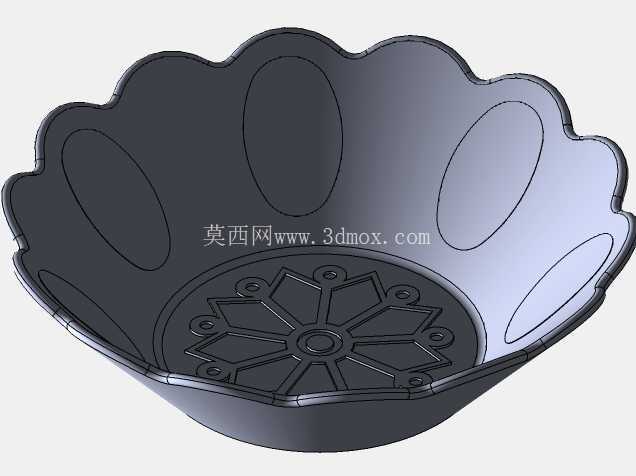

　　托盘底部做3mm高度的凸起支脚，四个支脚分别布置在托盘四角位置，支脚接触桌面的面做网纹防滑处理，放置在光滑的玻璃、石材餐桌表面时不会轻易滑动，同时支脚抬升的空间可以避免托盘底部直接接触桌面残留的水渍，减少托盘底部被污渍污染的概率。配套的花边小碗采用花瓣形外轮廓设计，碗口边缘做12个均匀分布的圆弧缺口，缺口位置的壁厚比碗身主体薄0.5mm，既形成辨识度较高的外观造型，又能在叠放收纳时让碗与碗之间形成微小的通气间隙，避免多个碗叠放后因为负压难以分开。碗身的锥度设置为8度，这个角度是经过反复验证的，既保证碗盛放食物时的有效容积，又能让多个碗叠放时嵌套深度合理，10个同规格小碗叠放后的总高度仅为单个碗高度的2.3倍，大幅节省橱柜的收纳空间。

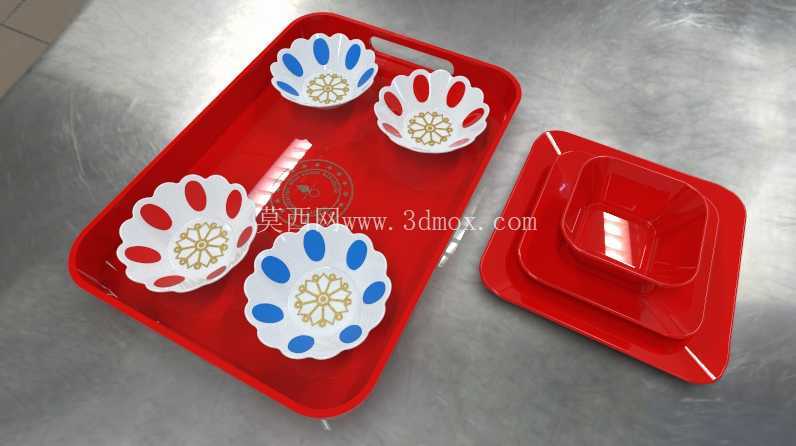

　　碗底做5mm宽度的平底支撑圈，支撑圈的平面度控制在0.2mm以内，放置在桌面时不会出现晃荡的情况，支撑圈外侧做微小的倒角，避免碗底边缘过于锋利刮伤桌面涂层。配套的方形叠盘采用三级嵌套的结构设计，三个不同尺寸的方形盘边长依次递减20mm，盘身的侧壁锥度设置为6度，闲置时可以完全嵌套在一起，收纳时占用的空间仅为单个最大尺寸方盘的空间。方盘的边角做R15的大圆角处理，避免直角位置残留清洁死角，日常清洗时抹布可以轻松擦拭到边角位置，不会积存食物残渣。盘身内部的底面做0.3mm高度的微小凸点矩阵，凸点的间距为10mm，放置带汤汁的食物时，多余的汤汁可以顺着凸点之间的间隙流到盘边，避免食物长时间浸泡在汤汁里影响口感。整套产品的壁厚设计遵循均匀壁厚原则，所有位置的壁厚差控制在0.8mm以内，避免注塑生产时因为壁厚不均出现缩痕、翘曲的问题，转角位置全部采用圆弧过渡，最小的内圆角不小于R1，减少注塑时的应力集中，提升产品的抗摔性能，日常使用中从1米高度的桌面掉落到瓷砖地面时，不会出现开裂的情况。在安装边界与适配性上，托盘的内尺寸刚好可以容纳四个花边小碗加三个嵌套方盘，摆放后餐具与托盘围边之间留有10mm的间隙，取放餐具时不会磕碰托盘边缘，整套产品收纳后可以放入常规尺寸的厨房抽屉，也可以适配常见的碗碟架层间距，日常沥水收纳时不需要额外调整碗碟架的结构。

　　设计过程中还考虑了不同使用场景的适配性，比如托盘的围边高度刚好可以阻挡常规餐勺、餐叉滑落，户外野餐使用时，即使放置在略有倾斜的野餐垫上，餐具也不会从托盘上滑落；花边小碗的碗口直径设置为120mm，刚好适配常规的碗碟消毒柜卡槽，清洗后可以直接放入消毒柜消毒，不需要额外的置物架。方盘的深度设置为30mm，既可以盛放凉菜、点心等干质食物，也可以盛放带少量汤汁的炒菜，不会出现汤汁溢出的问题。整套结构没有多余的复杂卡扣或者拼接结构，所有部件都是一体注塑成型，生产时不需要后续的组装工序，降低生产环节的成本，同时减少因为拼接缝隙带来的清洁难题，日常使用后可以直接放入洗碗机清洗，不会因为结构复杂残留污渍。
