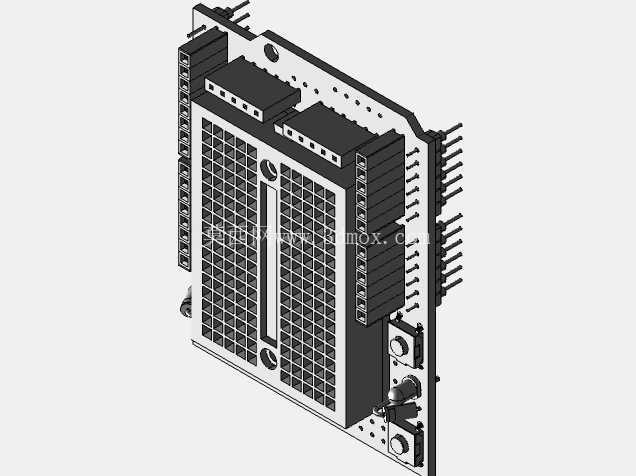

Arduino原型扩展板v5电路结构设计

　　在嵌入式开发与电子原型验证场景中，这类扩展板是衔接主控板与外接功能模块的核心载件，日常做传感器调试、小型功能样机搭建、教学实验演示时，都需要依托这类载板完成线路的规整连接，避免飞线杂乱带来的接触不良、信号干扰问题，尤其在多模块并行调试的场景下，统一的扩展接口能大幅减少接线核对的时间成本，降低接错引脚烧毁元件的风险。

　　从功能特性来看，这款扩展板完全匹配对应版本Arduino主控的引脚排布，板载的面包板区域可直接插接直插式电子元件，无需额外焊接就能完成临时电路搭建，侧边的排针排母预留了全部IO口、电源引脚的扩展位，外接传感器、执行器时可以直接通过杜邦线连接，不需要反复插拔主控板上的排针造成引脚松动。板上预留的固定孔位完全对齐主控板的安装孔，叠装后可以通过铜柱完成整体固定，不会出现板件偏移导致的引脚接触错位问题。

　　设计过程中，首先要严格对齐主控板的排针间距与引脚定义，每一个引脚的开孔位置都要和主控排针的公差匹配，避免插装时出现过紧无法插入或者过松接触不良的问题。板上的面包板区域按照标准面包板的内部连通规则排布铜箔，保证元件插接后电源轨、信号轨的连通逻辑和通用面包板一致，降低开发者的使用学习成本。元件选型阶段，所有接插件的封装尺寸都参考实际量产元件的实测参数，排针的插针长度、排母的插接深度都预留了足够的余量，保证叠装后不会和主控板上的原有元件产生结构干涉。板上的电源走线做了加宽处理，大电流回路的走线宽度满足外接执行器的载流要求，避免长时间通电时走线过热。

　　安装边界方面，扩展板整体外轮廓和对应Arduino主控板保持一致，叠装后总高度由板上最高的接插件决定，侧边的排母突出板面的高度控制在常规杜邦线插头的插拔空间范围内，不会因为空间不足导致插头无法完全插入。板上的固定孔孔径适配常用的M3铜柱，孔位到板边的距离满足安装时的扳手操作空间，不需要额外扩孔就能完成和主控板、外层外壳的固定。板边缘的走线距离板边预留了足够的安全间距，做裁板或者外壳装配时不会划伤走线造成断路。

　　实际使用中，这类扩展板可以直接叠装在主控板上方，不需要额外的接线就能完成电源和信号的连通，板上的面包板区域可以快速搭建临时验证电路，调试完成后如果需要固化电路，也可以直接在板上的焊接孔位完成元件焊接，替代面包板做长期运行的样机。对于教学场景来说，统一的扩展接口可以让学生快速上手接线，不需要反复核对主控引脚定义，把更多精力放在功能逻辑调试上；对于小型项目开发来说，这类扩展板可以减少定制电路板的打样次数，在原型验证阶段快速迭代电路方案，缩短项目开发周期。

　　结构设计上，板上的接插件排布避开了主控板上的USB接口、电源接口位置，叠装后不会遮挡主控的外接接口，不需要拆下扩展板就能完成程序下载、电源接入操作。板上的丝印清晰标注了每个引脚的功能定义，接线时可以直接对照丝印查找引脚，不需要反复查阅原理图。所有元件的焊接高度都做了统一管控，最高的元件高度不超过排针的插接高度，叠装多层扩展板时也不会产生结构干涉。
