紧凑型ITX设备内置电源安装机箱结构

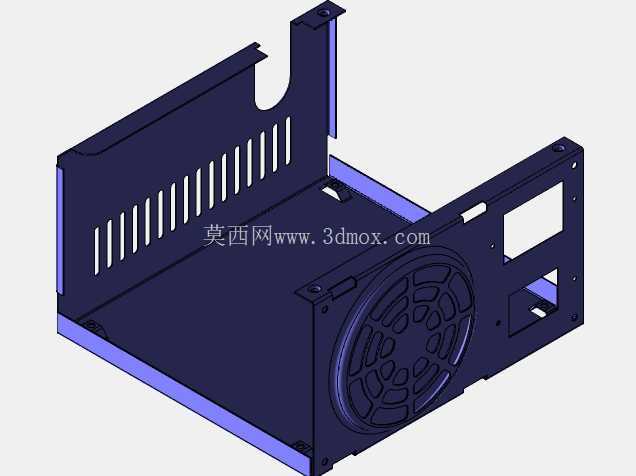

　　从结构设计逻辑来看，整个壳体采用折弯一体成型的钣金加工工艺，主体板材选用常规冷轧钢板，表面做深色喷塑处理，既提升钣金件的防锈耐刮能力，也能在设备内部减少光线反射带来的干扰，壳体侧边预留的长条形通风栅格，是针对电源本体发热区域做的风道匹配设计，当壳体侧方安装散热风扇时，气流可以顺着栅格方向直接穿过电源内部的发热元件，把变压器、功率管、整流模块工作产生的热量快速带出，避免热量在密闭壳体内堆积造成功率元件降频或者寿命衰减。这款钣金结构的电源安装壳体，主要适配小体积桌面计算设备、紧凑型工业控制终端的内置电源固定场景，在迷你主机、嵌入式工控机、小型NAS存储设备的装机场景中，这类结构件承担着电源模块定位、电磁屏蔽、散热导流、结构防护的多重作用，区别于标准ATX电源的大尺寸壳体，该结构针对SFX规格以下的小功率电源做了空间优化，能在有限的机箱内部空间里完成电源模块的可靠固定，同时兼顾周边硬件的布局避让。

　　壳体一侧预留的风扇安装位做了下沉式台阶设计，能兼容标准厚度的轴流风扇安装，安装孔位匹配常规8cm规格风扇的固定孔距，风扇安装后不会突出壳体平面，不会和机箱内其他板卡、走线产生干涉，风扇位旁预留的方形开孔是针对电源输出接口、输入插座的避让位，不同规格的电源模块可以根据接口实际位置调整开孔尺寸，不用重新改动主体折弯结构，能减少钣金开模的调整成本。壳体的安装固定边做了外翻折弯处理，折弯边上预留的固定孔位可以直接通过螺丝和机箱主体的安装柱锁紧，固定边的折弯高度经过精确计算，安装后壳体和机箱底板之间会预留3mm左右的走线间隙，方便电源输出线的排布，不会出现线材被壳体压破绝缘层的风险。

　　壳体上的U型避让缺口是针对机箱内部走线、周边硬件凸起结构做的空间避让，在紧凑装机场景下，这个缺口可以避开主板供电接口的凸起、硬盘架的安装边，不用额外削减其他部件的安装空间就能完成电源壳体的装配。从安装边界来看，整个壳体的外形尺寸控制在适配1U高度设备的安装空间范围内，长度方向预留的安装余量可以兼容不同长度的小功率电源模块，宽度方向不会超出ITX主板的侧边安装边界，不会和内存插槽、M.2散热片的安装空间产生冲突，壳体的折弯圆角都做了R1.5的倒角处理，没有尖锐的毛边，装配过程中不会划伤操作人员的手部，也不会割破线材的绝缘层。

　　在实际装配场景中，这类钣金壳体不需要额外的焊接工序，所有连接点位都通过折弯卡扣、螺丝锁紧完成固定，加工过程中可以通过数控冲床一次性完成所有开孔、栅格的加工，再通过折弯机完成主体成型，加工效率高，批量生产的成本控制表现优异，壳体的拼接缝隙控制在0.2mm以内，能起到不错的电磁屏蔽效果，减少电源工作时产生的电磁干扰对主板上敏感芯片、无线模块的影响。针对不同功率的电源模块，该结构可以灵活调整板材厚度，小功率场景下选用0.8mm厚度的冷轧板就能满足结构强度要求，大功率场景下更换1.2mm厚度的板材即可，不需要改动整体的外形尺寸和安装孔位，能适配更多不同配置的紧凑型设备装机需求。壳体内部没有多余的凸起结构，电源模块装入后可以通过壳体侧边的弹片定位，不需要额外打胶固定，后期维护更换电源时只需要松开侧边的固定螺丝就能抽出电源模块，维护操作十分便捷。
