手持焊接烙铁金属结构件三维设计

　　在电子装联、五金小件焊接、线束端子加工这类场景里，手持烙铁是一线操作工位上最常见的作业工具，不同于大型自动化焊接设备的固定工位属性，这类手持工具的结构合理性直接影响长时间作业的操作疲劳度、加热传导效率以及日常维护的便捷性。这次完成的烙铁主体金属结构设计，核心围绕手持作业的实际使用需求展开，没有做冗余的外观装饰，所有结构特征都服务于功能实现。

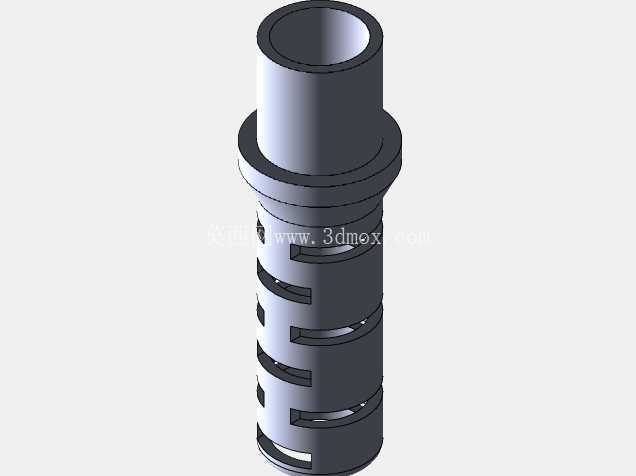

　　从结构细节来看，主体采用长直筒式的金属外壳设计，筒身的直径控制在单手握持的舒适区间，不会因为过粗导致长时间握持时指部发力紧张，也不会因为过薄造成内部加热芯安装空间不足。筒身靠近下端的位置开设了两组对称的长条形开槽，这部分结构不是随意添加的装饰特征，一方面是为了降低外壳靠近握持段的热传导效率，避免作业过程中外壳温度过高烫伤操作人员，另一方面也能在加热芯工作时形成少量空气对流，平衡筒内外的温度差，减少金属外壳因为长期冷热交替出现的形变概率。筒身顶端做了卷边收口处理，这个细节是为了避免安装时尖锐的金属边缘割伤操作人员，同时也能和上端的隔热手柄套形成更紧密的配合，防止使用过程中手柄套出现轴向窜动。

　　底部的安装法兰做了加厚处理，法兰上预留的安装位可以直接和烙铁头固定座、发热芯固定结构配合，不需要额外增加转接零件，减少了整体的装配零件数量，日常更换发热芯或者烙铁头的时候，只需要拆开底部的固定结构就能完成操作，不需要拆解整个筒身，能大幅降低一线维护的时间成本。设计过程中特意控制了整体的长度尺寸，让整个金属结构的重心落在靠近握持位置的中下段，手持作业的时候不会出现头重脚轻的情况，长时间抬臂焊接细小零件的时候，手腕的负荷能降低不少。

　　考虑到实际作业环境里，烙铁经常会接触焊锡、助焊剂这类带有一定腐蚀性的物质，整个金属结构的外壁都做了均匀的壁厚设计，没有出现局部壁厚过薄的薄弱区域，避免长期使用过程中被腐蚀穿透。筒身内部的通孔做了等直径设计，方便不同功率规格的加热芯穿入安装，不需要针对不同功率的加热芯单独修改外壳结构，提升了零件的通用适配性。在开槽位置的边缘，都做了小圆弧的倒角处理，避免应力集中导致开槽位置出现开裂，毕竟手持工具在使用过程中难免会出现轻微的磕碰，应力集中的位置很容易在磕碰后出现裂纹，影响零件的使用寿命。

　　从安装边界来看，这个金属结构的外径、底部法兰的安装孔位尺寸，都适配市面上常见的手持烙铁隔热手柄、电源线固定套的通用尺寸，不需要单独开模制作配套的非金属零件，能直接和现有通用配件完成装配，降低了小批量制作的成本。筒身内部的通孔直径预留了足够的安全间隙，穿入加热芯之后，加热芯和金属外壳之间不会直接接触，既避免了外壳带电的安全隐患，也能减少不必要的热传导，让热量更多集中在烙铁头位置，提升加热效率。

　　实际应用场景里，这类结构的烙铁既可以用于电子生产线上的PCB板元件焊接，也能用于小型五金件的锡焊作业、线束加工过程中的端子挂锡操作，甚至在一些维修场景里，配合不同形状的烙铁头，还能完成塑料件的热熔整形、小面积热缩管加热等作业。设计的时候没有追求花哨的外观造型，所有的结构特征都经过实际作业场景的需求校验，比如筒身的开槽长度，是经过多次热传导测试确定的，开槽过长会影响整体结构的刚性，开槽过短则达不到隔热的效果；底部法兰的厚度，是结合反复拆装烙铁头的受力情况确定的，太薄会在多次拆装后出现螺纹滑牙或者法兰变形，太厚则会增加不必要的重量，提升操作疲劳度。

　　另外，整个结构的外形都是规则的回转体加平面开槽特征，不需要复杂的加工工艺，不管是采用冷拔管材后续机加工，还是采用薄板卷制焊接的方式，都能很方便地加工成型，适合批量生产。加工过程中不需要特殊的刀具或者工装，普通的车削、铣削设备就能完成所有特征的加工，能有效控制生产环节的成本。在装配的时候，所有配合面都是规则的圆柱面或者平面，配合公差容易控制，不会出现复杂曲面配合带来的装配间隙不均匀、装配难度大的问题。
