重载固定式方形安装板工业脚轮

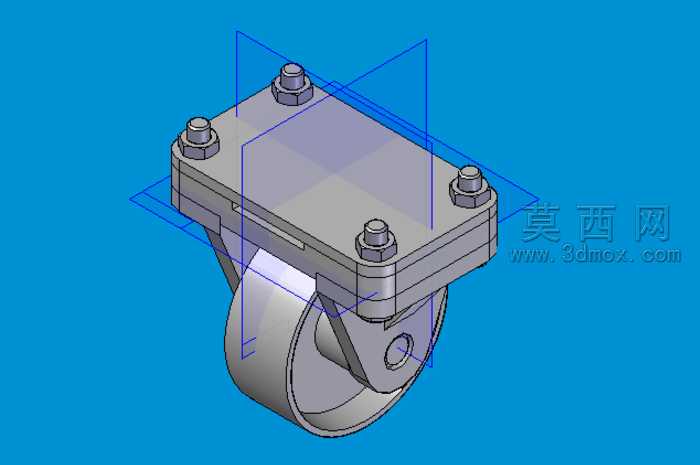

本作品为工业重载脚轮的三维参数化建模成果，建模过程中首先对脚轮的实际装配层级进行拆解，将整体结构划分为安装顶板、连接支架、滚轮主体、紧固螺栓四个核心模块，在三维建模环境中先完成各独立零件的草图绘制与特征生成。安装顶板采用矩形板式结构，建模时通过拉伸凸台生成基础板体，再对四个角位的螺栓过孔进行切除特征处理，同时对板体边缘做圆角过渡优化，避免实际使用中的应力集中问题。连接支架为双侧夹式结构，建模时先绘制单侧支架的侧视轮廓草图，通过对称拉伸生成双侧支撑臂，再在支撑臂下端生成滚轮轴的安装孔位，支架与顶板的连接面做贴合约束，保证装配后结构的同轴度与垂直度符合工业使用标准。滚轮主体采用圆柱轮面设计，建模时通过旋转凸台特征生成轮体基础结构，轮体中心预留轴承安装位，轮面做哑光硬质材质的渲染处理，模拟工业脚轮常用的聚氨酯或尼龙材质的视觉质感，金属支架与螺栓部分则赋予磨砂金属材质，添加细微的表面纹理提升真实感，螺栓部分按照标准外六角紧固件的尺寸参数建模，与顶板的安装孔做同轴心配合，模拟实际装配中的螺栓紧固效果。整体建模过程严格遵循机械设计的装配逻辑，各零件之间添加正确的配合约束，既保证模型可以完整展示装配结构，也可通过爆炸视图功能拆解各零件的连接关系，渲染阶段采用蓝色纯色背景突出模型主体，添加线框辅助层展示建模的基准参考，清晰呈现脚轮的整体结构与各部件的位置关系，模型可直接用于工业设备的行走机构选型参考、装配模拟演示以及相关工程图纸的生成参考。
