归心夹具连接结构三维设计模型

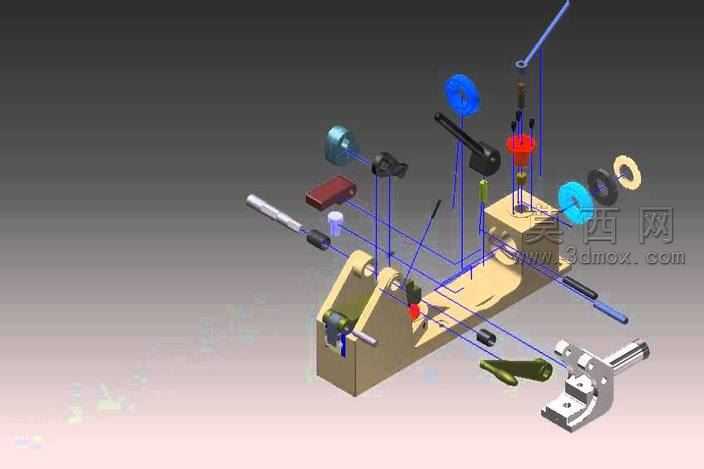

本模型为归心夹具连接结构的完整三维装配设计，采用Autodesk Inventor完成全参数化建模，整体装配层级清晰，完整还原了归心夹具从基座到执行端的全部连接配合关系。建模过程中严格遵循机械设计公差配合规范，对每一个零件的特征尺寸进行精准定义：基座部分采用拉伸、切除、倒角等基础特征完成主体结构建模，对安装定位面、销轴配合孔做了同轴度、平面度的特征约束，确保装配时各部件的定位精度；各类销轴、紧固件、操作手柄、定位压块等零件，分别根据其功能属性赋予对应的材质表现，金属结构件采用磨砂合金钢材质，操作手柄采用防滑工程塑料材质，弹性元件采用弹簧钢材质，不同材质的粗糙度、反光度参数经过渲染调试，能够清晰区分不同功能的零件。整体装配采用自底向上的建模思路，先完成单个非标零件的建模与标准件的调用装配，再通过重合、同轴、平行、距离等装配约束完成总装，同时对夹具的活动部件添加了运动自由度约束，可直观模拟归心夹具的夹紧、定位动作过程，清晰展示连接结构的传动逻辑。设计过程中充分考虑了夹具的实际使用场景，对连接部位的受力结构做了加强设计，避免装夹作业时连接部位出现形变失效，各操作部件的布局符合人机工程学要求，操作行程与施力角度经过合理优化，能够有效降低操作人员的作业强度。模型附带爆炸视图展示效果，可清晰查看每一个零件的装配位置与连接关系，所有零件无建模错误，特征树完整可编辑，可直接用于工装夹具的设计参考、作业原理演示以及后续的工程图导出加工。
