减压阀配套L型定位安装机械构件

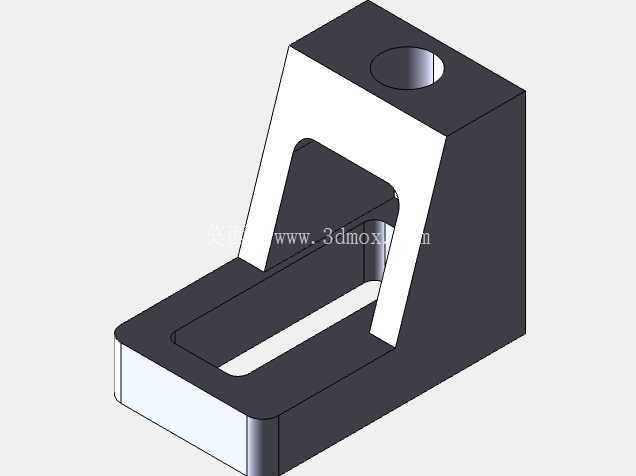

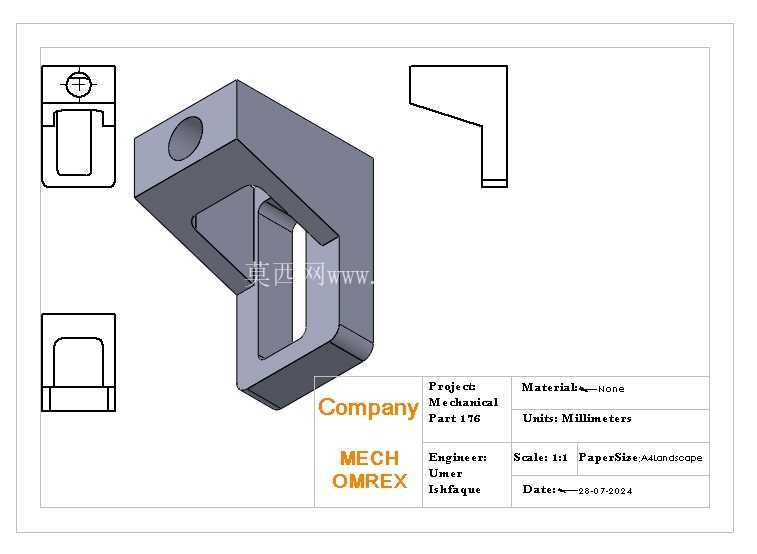

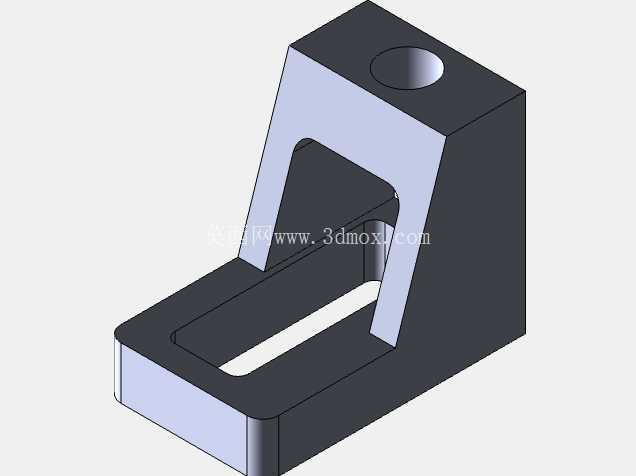

　　在工业流体控制管路系统中，减压阀作为稳定下游管路压力的核心元件，其安装定位的可靠性直接影响整个调压回路的运行稳定性，本次涉及的L型结构构件，正是减压阀集成安装模块中承担定位与承载作用的关键配套零件。该构件采用一体化折弯式结构设计，主体为直角弯折的块状构型，竖直段与水平段通过圆弧过渡衔接，避免直角应力集中带来的长期使用疲劳损伤，竖直段上部开设的圆形通孔，用于穿装锁紧销轴，可将构件整体固定在减压阀的安装基座上，水平段内侧开设的通槽结构，用于卡接减压阀的调压拨杆或外接管路的定位卡边，限制调压部件的非工作向位移，避免设备运行过程中因管路振动、压力冲击导致的调压偏移问题。

　　从实际应用场景来看，这类构件多应用在中小型气动减压阀、低压水路减压阀的集成安装组里，尤其是在设备内部安装空间紧凑、无法采用常规法兰支架固定的场景下，这种一体化L型构件可以同时承担侧向定位与垂向承载的作用，不需要额外拼接多个安装片，大幅压缩安装所需的空间占用。在设计思路上，该构件没有采用多余的装饰性结构，所有构型都服务于功能实现：弯折处的壁厚做了均匀化处理，避免注塑或铣削加工时出现壁厚不均导致的缩痕、应力差问题，内侧通槽的槽宽尺寸与常规减压阀调压杆的外径做了公差匹配，采用间隙配合公差带，既保证安装时可以顺利卡入，又不会因为间隙过大导致工作过程中出现窜动；上部的销轴孔做了倒角处理，方便装配时销轴快速导入，不需要额外做对孔调整，能有效提升产线装配效率。

　　从安装边界来看，该构件的水平段底面为安装贴合面，平面度控制在合理公差范围内，保证安装后与基座表面完全贴合，不会出现倾斜导致的卡滞问题，竖直段的外侧端面为定位基准面，与减压阀壳体的定位面贴合时，可以保证整个构件的安装垂直度，避免通槽与调压杆出现偏磨；整体外轮廓尺寸适配常规DN15到DN25通径的小型减压阀安装空间，不会与周边的管路接头、压力表等附件产生干涉。在实际设备运行过程中，这个构件需要承受管路压力波动带来的周期性冲击力，因此结构设计时在弯折处做了加强处理，没有设置减重孔等削弱结构强度的特征，保证长期受压状态下不会出现弯折变形，同时内侧通槽的边缘做了小圆角过渡，避免应力集中导致的槽口开裂问题。

　　不同于通用的标准安装支架，该构件是针对减压阀特定安装场景做的定制化结构，不需要额外的调整垫片就可以完成定位装配，在小型自动化设备的气路调压单元、家用供水系统的减压阀组、小型液压站的低压回路调压模块中都能适配，安装时只需要将水平段卡入基座的定位卡槽，穿入上部的锁紧销轴即可完成固定，拆卸维护时只需要拔出销轴就可以取下构件，不需要拆解周边的管路部件，大幅降低后期维护的操作难度。从结构受力角度分析，当减压阀下游压力出现波动时，调压杆会产生小幅的轴向位移，该构件的通槽可以为调压杆提供位移导向，同时限制其径向的晃动量，避免调压杆因为径向受力出现密封件磨损，延长减压阀整体的使用寿命；构件的水平段在安装后会压住减压阀下端的密封端盖，起到辅助压紧的作用，避免设备运行过程中因为振动导致端盖松动出现泄漏问题。
