正十二面体几何结构实体造型设计

项目分类:通用机械零部件 发布时间:2024-12-05 ID:829130
  • 正十二面体几何结构实体造型设计

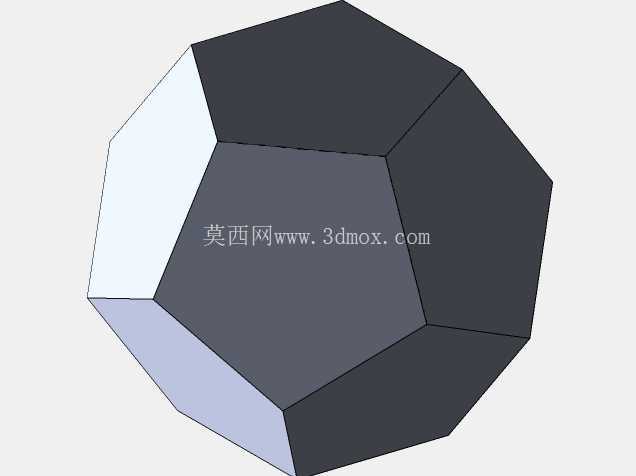

  在机械结构设计、工业造型验证以及几何量教学演示场景中,正多面体类的实体结构常被用作结构刚度验证样件、3D打印基准测试件、流体腔道预研基体以及多面安装定位载体,这类规则凸多面体的建模精度直接影响后续衍生结构的装配公差与力学仿真结果。本次完成的正十二面体造型,首先从空间几何约束逻辑出发,先确定顶部基准平面的定位,在该基准面上绘制边长参数为5的正五边形轮廓,作为整个多面体的首个特征面。完成首面轮廓绘制后,采用凸台拉伸的方式生成首个五棱柱特征段,拉伸深度严格匹配相邻面的二面角计算值,对应标注尺寸为44.54mm,保证首个侧面与顶面的夹角符合正十二面体116.565度的标准二面角要求。

  完成首个特征段后,以首个五边形面的各边为基准,向外逐一推导相邻五边形面的草绘平面,每个相邻面的草绘都以对应边的中点为约束基准,保证相邻面的边长完全一致,避免出现面与面之间的缝隙或者重叠错位。在多面体下半部分的构建中,采用中心点引线定位法,先确定整个正十二面体的几何中心坐标,从中心向各待生成面的法向引出定位参考线,在距离中心20mm的位置创建底部的五边形草绘平面,绘制与顶面参数完全一致的正五边形轮廓,保证上下结构的对称性。所有面的轮廓绘制完成后,采用拉伸切除的方式去除多余的实体材料,让所有相邻五边形面自然交汇形成闭合的实体结构,整个实体无破面、无多余特征,所有棱边的倒角默认保留锐边状态,可根据后续使用需求追加圆角或者倒角特征。

  从实际应用场景来看,这类规则正十二面体结构可作为多方位传感器的安装载体,每个五边形平面都可作为独立的安装基准面,安装不同朝向的传感元件,相比立方体结构拥有更多的安装朝向,可覆盖更全的空间角度检测需求;在3D打印工艺验证场景中,该结构包含不同倾斜角度的悬垂面,可直接用于测试不同打印角度下的表面成型质量、支撑添加合理性以及尺寸收缩率;在流体力学仿真领域,该结构可作为非规则绕流件的基础模型,验证多面体网格划分的精度与仿真计算的收敛性;在工装夹具设计中,该结构可作为多面定位的基准块,用于多工位加工的角度定位,每个面的平面度与相邻面的角度公差都可通过建模参数直接约束,方便后续加工时的公差分配。

  从安装边界来看,该实体的最大外接圆直径可通过参数直接调整,本次造型的结构尺寸可适配常规的台钳装夹范围,底部平面可直接加装固定螺孔,方便固定在试验台或者加工工作台面上,所有棱边的位置都预留了足够的加工余量,可根据实际使用场景追加安装孔、定位销孔等连接特征。建模过程中全程采用参数化约束,所有五边形面的边长、相邻面的二面角、整体结构的中心对称度都通过几何约束完全锁定,不存在无约束的草绘线段,后续修改整体尺寸时只需要调整首面五边形的边长参数,整个实体结构即可自动更新,无需重新绘制特征,可大幅提升衍生结构的设计效率。在结构刚度方面,正十二面体的闭合实体结构相比同体积的立方体拥有更好的抗形变能力,外力作用下的应力分布更均匀,可作为承压测试的基准样件,用于标定压力传感器的线性度与重复精度。需要注意的是,在将该模型导入有限元分析软件时,需要先检查所有面的闭合性,确认实体无自由边、无重叠面后再进行网格划分,避免因建模精度问题导致仿真计算出错;如果用于3D打印,需要根据打印设备的成型精度调整棱边的公差补偿值,保证打印完成后各面的角度偏差在允许范围内。
