AISI304材质挤压切割式铰接结构件

项目分类:阀门 发布时间:2024-12-05 ID:829180
  • AISI304材质挤压切割式铰接结构件

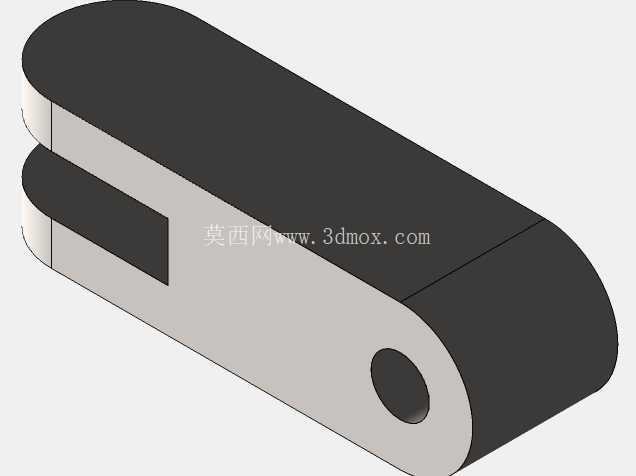

  在流体控制类阀门的配套执行机构里,这类带铰接孔的长条形构件是压力传递路径上的核心受力零件,主要承担阀杆行程的换向传递、启闭动作的力矩传导作用,常见于减压阀的手动调节端、气动执行器的连杆传动组,也可适配小通径截止阀的手柄连接部位,日常工况下需要承受阀瓣复位弹簧的持续反力,以及介质压力波动带来的交变载荷,因此对构件的结构强度、形变余量都有明确的工程要求。从结构设计逻辑来看,整体采用长条形两端圆弧收边的轮廓,是为了在有限的安装空间内最大化力臂长度,降低手动调节或者气动驱动时的输入力矩,两端的圆弧过渡并非单纯的外观处理,而是为了消除直角棱边带来的应力集中问题,避免在交变载荷长期作用下出现棱边位置的疲劳裂纹,构件主体采用分层式的槽型结构,中间预留的卡槽可以直接卡接阀杆端部的扁方结构,不需要额外增加定位销或者连接键,装配时直接推入即可完成径向定位,减少了装配环节的零件数量,也降低了后续维护的拆卸难度。

  端部的铰接孔是整个构件的安装基准,孔位的同轴度、孔壁的表面粗糙度直接影响整个传动组的动作顺畅度,设计时孔与配套铰接销采用间隙配合,预留了足够的热胀冷缩余量,适配-20℃到120℃的常规流体工况温度区间,不会因为环境温度变化出现铰接卡滞的问题。主体结构采用挤压切割的成型思路,先通过型材挤压得到基础的截面轮廓,再按照定长切割得到坯料,之后对两端进行圆弧铣削、孔位钻铰、棱边倒圆角处理,最后做表面钝化处理,选用AISI304作为基材,一方面是适配阀门输送的水、低压蒸汽、弱腐蚀性流体的工况,避免长期接触介质出现锈蚀卡滞,另一方面304不锈钢的韧性足够应对交变载荷的冲击,不会因为瞬时的过载冲击出现脆性断裂。

  从安装边界来看,构件整体厚度方向的尺寸需要匹配执行器壳体的预留槽宽,安装后铰接孔的中心高要和阀杆的运动中心保持共面,否则会出现传动过程中的别劲问题,额外增加操作力矩甚至导致密封面磨损加快,槽口的宽度尺寸需要和阀杆扁方保持小间隙配合,间隙过大会出现传动空程,调节精度下降,间隙过小则会出现装配困难,低温工况下容易因为材料收缩出现抱死。实际工程应用中,这类构件的圆角处理细节往往容易被忽略,很多新手建模时会直接做直角棱边,实际加工后棱边位置的应力集中系数会达到3倍以上,在频繁启闭的工况下,棱边位置很容易萌生疲劳裂纹,最终导致构件断裂引发阀门无法启闭的故障,因此在建模阶段就需要对所有非配合棱边做统一的圆角处理,圆角半径根据板材厚度取0.5-1倍壁厚,既可以消除应力集中,也可以去除加工后的锐边,避免装配时划伤操作人员。

  另外槽型结构的壁厚设计需要做等强度校核,铰接孔位置的壁厚要大于槽身位置的壁厚,因为铰接孔位置是应力集中的核心区域,承受整个传动过程的支撑反力,槽身位置主要承受弯矩作用,等壁厚设计可以在保证整体强度的前提下尽可能降低零件重量,减少传动过程的惯性力,让阀门的调节动作更平顺。这类结构除了应用在阀门领域,也可以通用在各类小型连杆传动机构、夹具的压紧手柄、设备舱门的铰接锁扣位置,只需要根据实际的受力大小调整壁厚尺寸和铰接孔的直径,就可以快速适配不同的使用场景,建模过程中优先采用对称建模的思路,先绘制单侧的截面轮廓再做对称拉伸,后续调整尺寸时只需要修改单侧的草图参数就可以完成整体结构的更新,大幅提升设计迭代的效率。
