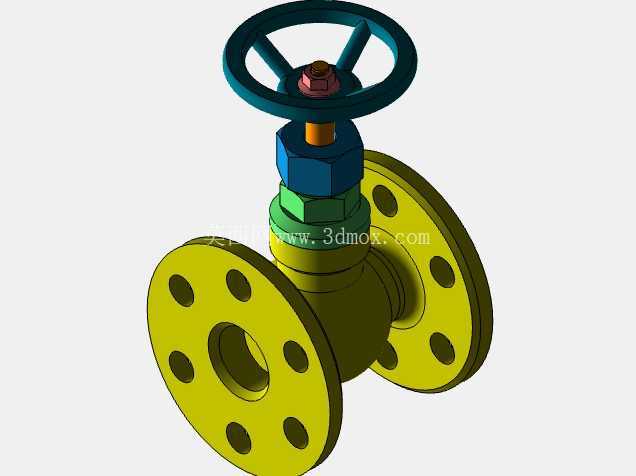

法兰式手动通风截止调节阀结构设计

　　在工业通风管路、低压送风系统、废气排放支路的管线布设中，这类法兰连接的手动调节阀是管路压力调控、通断切换的核心执行部件，区别于高压工艺管路的重型截止阀，该类阀件针对低压通风场景做了结构优化，整体流道采用直通式铸造型腔，介质流经时的沿程阻力更小，适配大流量低风压的通风工况，不会出现常规高压阀在通风管路中压损过大、送风效率折损的问题。

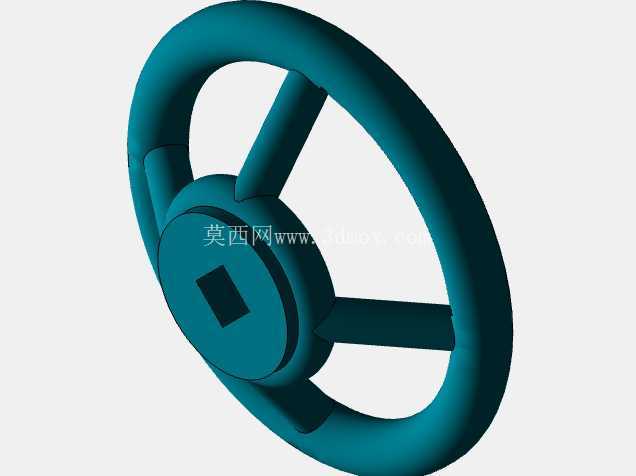

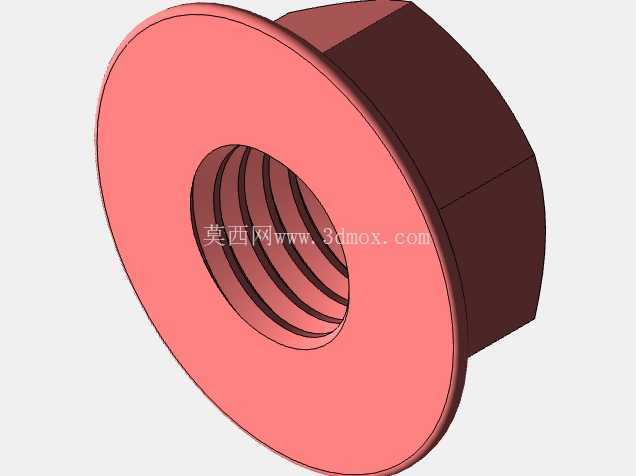

　　从实际使用场景来看，这类阀件常布设在车间送风支管、除尘系统分支管路、暖通空调通风管段、实验室排风系统中，用来调节支路风量大小，或是在设备检修时完全截断管路，实现上下游段的隔离，避免串风、漏风影响系统整体运行效率。手轮采用三辐条式铸钢结构，操作时的握持受力点分布均匀，即使阀杆长期未动作出现轻微锈蚀，也能通过常规管钳加持手轮外缘施力，不会出现手轮辐条断裂的问题，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，长期往复操作也不会出现打滑松脱的情况。

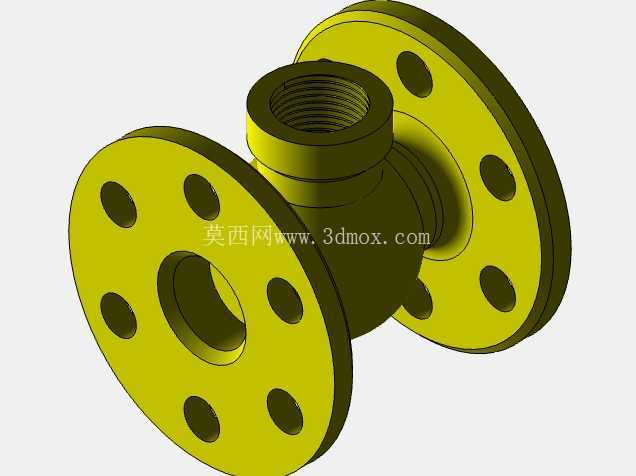

　　设计阶段首先考虑的是安装适配性，两端法兰采用标准法兰盘结构，法兰盘上的螺栓孔沿圆周均匀分布，孔位间距、法兰密封面的平面度公差都匹配常规低压管路法兰的安装要求，现场安装时不需要额外加工转接件，直接与同通径的管路法兰对接，中间加装密封垫片即可完成装配，法兰背面与阀体主体的过渡位置做了圆弧加强筋处理，避免螺栓锁紧时法兰面出现翘曲变形，导致密封面贴合不严漏风。

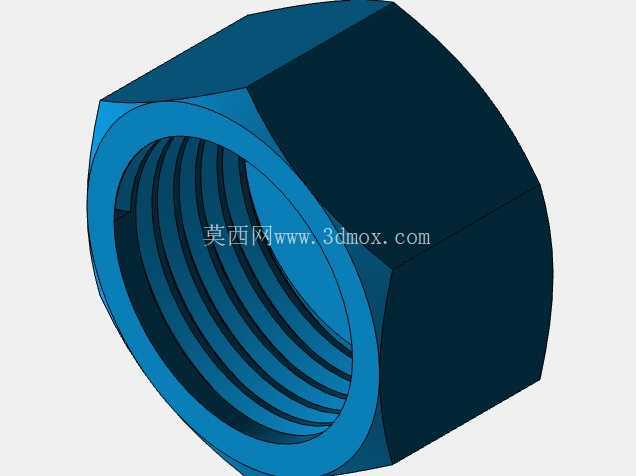

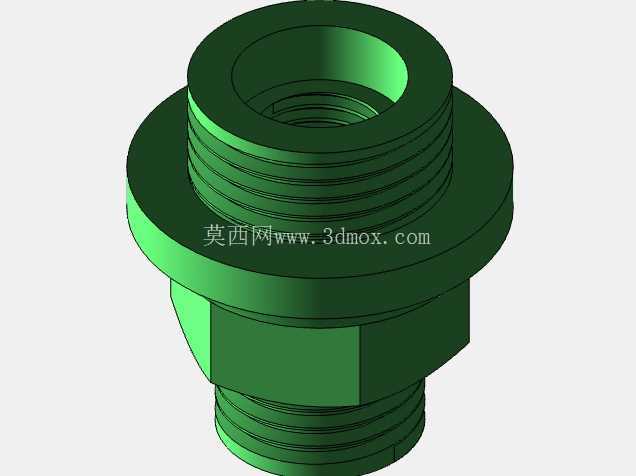

　　阀杆的升降结构采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，耐磨性能更好，长期调节操作也不会出现螺纹滑牙的问题，阀杆与阀体上盖之间设置了多层填料密封结构，填料压盖通过两个对称螺栓锁紧，当使用一段时间出现密封磨损漏风时，不需要拆解整个阀门，只需均匀拧紧压盖螺栓即可补偿填料的磨损量，大幅降低现场维护的工作量。上盖部分的多层六角结构是专门为安装拆卸设计的受力位，现场检修更换填料时，可以用标准开口扳手卡住对应的六角面，轻松拆解上盖，不会因为阀体铸面无受力位导致拆解时打滑损坏阀体表面。

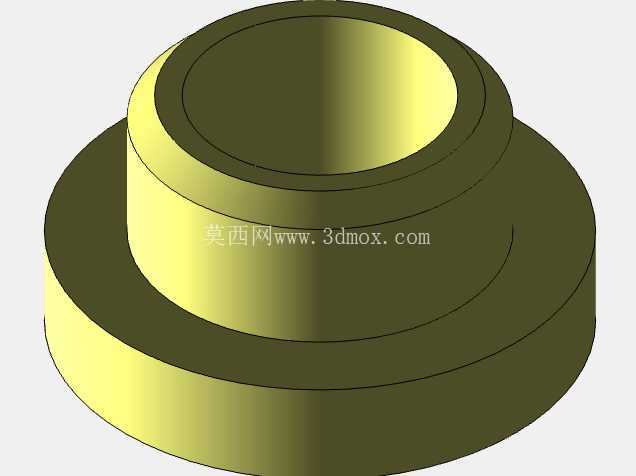

　　流道内部的密封副采用平面密封结构，阀瓣下行到最低位置时，密封面与阀座平面完全贴合，实现管路的完全截断，相比锥面密封，平面密封对加工精度的要求更适配低压通风场景，即使密封面附着少量通风管路中的灰尘、纤维杂质，也能保证可靠密封，不会因为细小颗粒卡滞导致密封失效。阀瓣与阀杆的连接采用活动铰接结构，关闭时阀瓣可以自动微调角度，与阀座密封面完全贴合，避免因为阀杆装配同轴度误差导致密封面单侧受力磨损过快。

　　从安装边界来看，该阀件的手轮顶部到法兰流道中心的高度经过优化，不会因为手轮位置过高导致管线布设时上方预留空间不足，手轮的旋转外径控制在合理范围，安装时手轮外缘与周边管线、墙体的预留操作距离只需要满足常规手动操作空间即可，不需要额外预留过大的检修空间。阀体主体的流道通径与两端法兰通径完全一致，没有缩径结构，通风时不会在阀腔内部形成涡流区，减少风噪的同时也降低了风压损失，对于长距离送风的通风系统来说，能有效降低风机的运行负载，减少能耗。

　　在建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，阀杆与上盖的配合间隙控制在合理范围，既保证阀杆升降动作顺畅无卡滞，又不会因为间隙过大导致密封填料被介质压力挤出。法兰盘上的每个螺栓孔都做了倒角处理，现场穿装螺栓时更容易对位，提高安装效率。阀体外部的所有棱角位置都做了圆角过渡，避免安装操作时尖锐边角划伤施工人员，同时也能减少铸造时的应力集中，提升阀体整体的结构强度，即使运输过程中受到磕碰也不容易出现开裂缺损的问题。
